Como orientar o visor – veja como se faz

Quer encontrar objetos? Isso só é possível com um visor alinhado com precisão. A nossa reportagem fotográfica mostra como se faz.

Não adies para amanhã o que podes fazer depois de amanhã. Esta citação de Mark Twain é engraçada. No entanto, no que diz respeito aos telescópios com visor, é melhor não seguir este conselho. Pois só quando o visor estiver bem orientado é que poderá localizar qualquer objeto celeste. Mas como é que isso funciona exatamente? Antes de mais: é muito simples.

Existem visores de projeção e telescópios de observação. Independentemente do tipo que utilizar, todos têm de ser alinhados com o telescópio.

O visor LED simples: Na maioria das vezes, este já está incluído nos acessórios básicos dos telescópios para principiantes. É feito de plástico e possui um disco de projeção transparente, sobre o qual é projetado um ponto LED vermelho. Apesar de ser simples na sua conceção, cumpre frequentemente o seu objetivo.

O visor LED Deluxe: Este funciona de forma semelhante ao visor LED simples, mas é feito de metal e, além do ponto vermelho, permite também projetar uma cruz ou um círculo no visor.

O visor Telrad ou Radiant: Um visor LED especial, muito apreciado pelos observadores visuais. São sobretudo os utilizadores de telescópios Dobson que confiam plenamente nele. Em vez de um ponto, projeta três círculos vermelhos de 0,5, 1,0 e 2,0 graus no céu. Isto permite-lhe estimar melhor as distâncias no céu, o que facilita consideravelmente a navegação por estrelas.

O visor ótico: Em vez de utilizarem LEDs, estes visores funcionam com ótica. Uma lente recolhe a luz e encaminha-a para o ocular. Trata-se, portanto, de um refractor em miniatura. Ao olhar através deste visor, vê a imagem ampliada 6 a 9 vezes e, na maioria das vezes, de cabeça para baixo. Uma retícula permite-lhe centrar o objeto com precisão. Estão disponíveis modelos com uma lente de 30 mm ou variantes de grande luminosidade com 50 e 60 mm.

Vantagens dos visores de projeção:

• Ideal para principiantes
• O ponto vermelho parece estar a flutuar livremente no céu
• A orientação não é alterada, pelo que conseguirá utilizá-lo mesmo sem formação

Vantagens dos visores óticos:

• Já é possível distinguir os objetos mais brilhantes do céu profundo através do visor
• Visão geral perfeita com um pequeno aumento
• Funciona mesmo sem pilhas

Para que consiga encontrar um objeto, o  visor deve ver exatamente o mesmo que o seu telescópio. Para tal, ajuste o visor com os parafusos previstos para o efeito. Agora basta seguir a galeria de fotos, que explica o alinhamento em poucos passos.

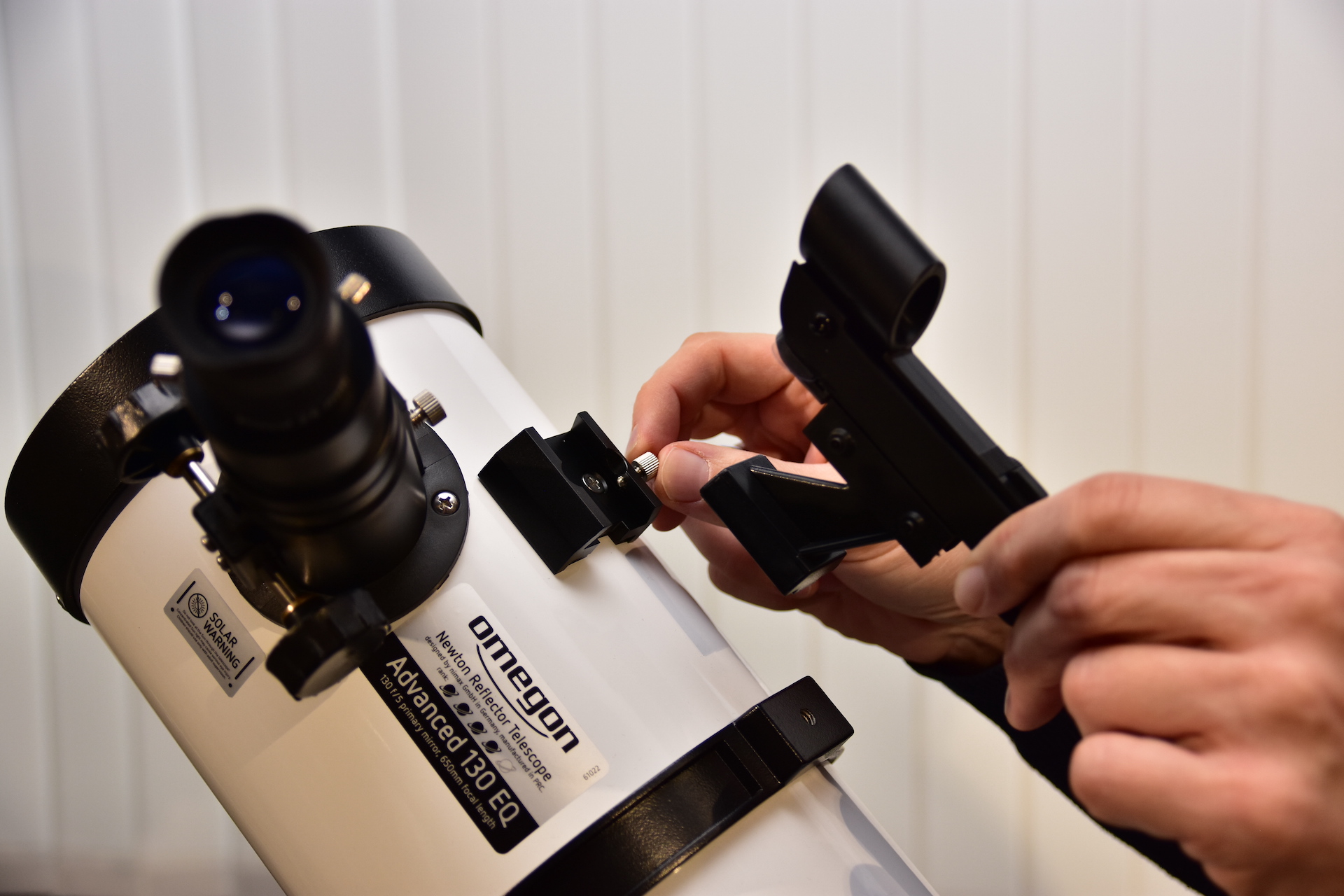

Ao lado do tubo ocular, encontrará um suporte para visor montado com um parafuso de fixação. Desaperte-o e encaixe o visor no suporte, a partir da parte inferior. Em seguida, fixe o visor com o parafuso de fixação, tal como se pode ver na imagem.

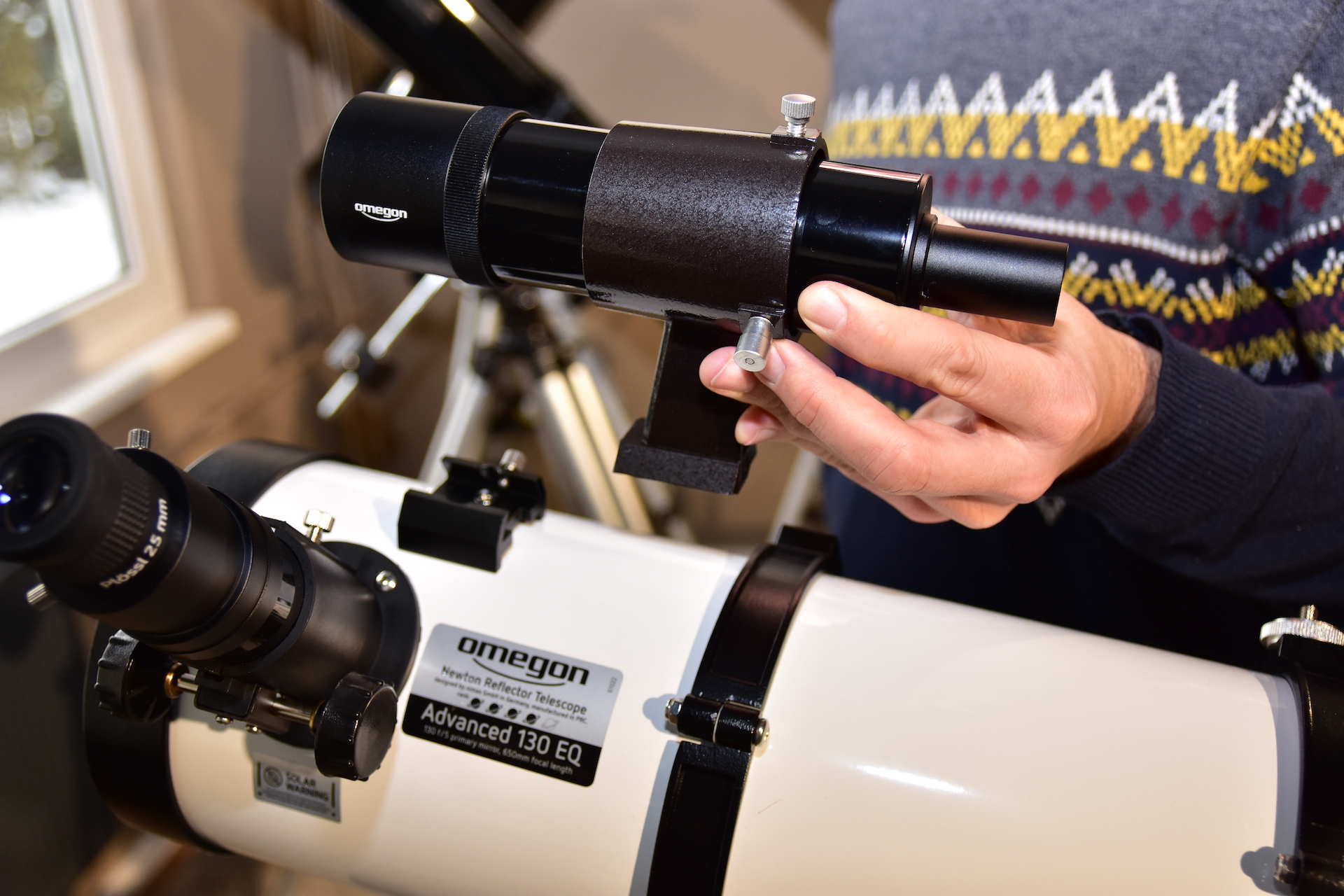

A montagem de um visor ótico funciona exatamente da mesma forma, uma vez que a base tem o mesmo formato. Atenção: existem versões com suporte de 2 orifícios, que não apresentamos aqui.

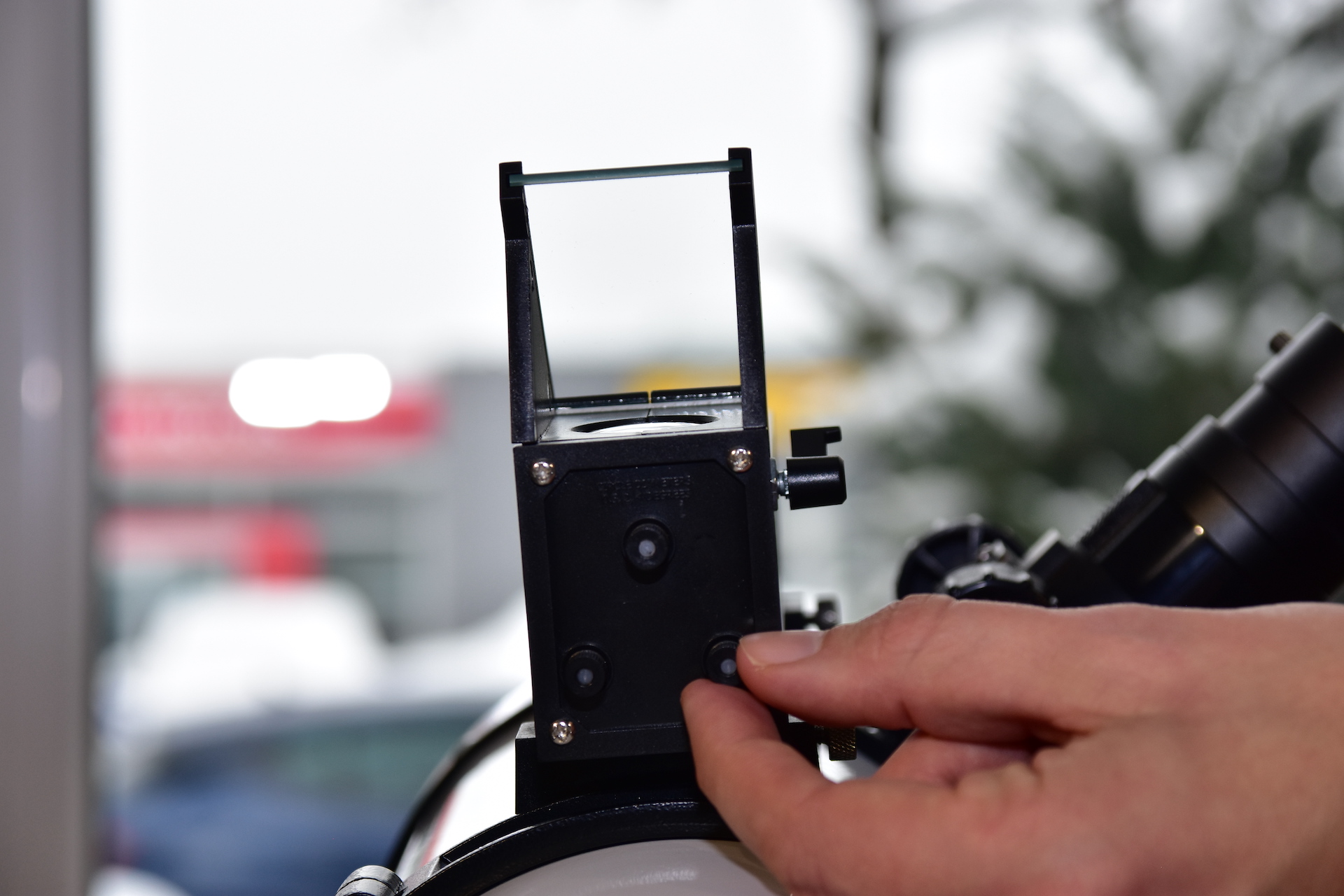

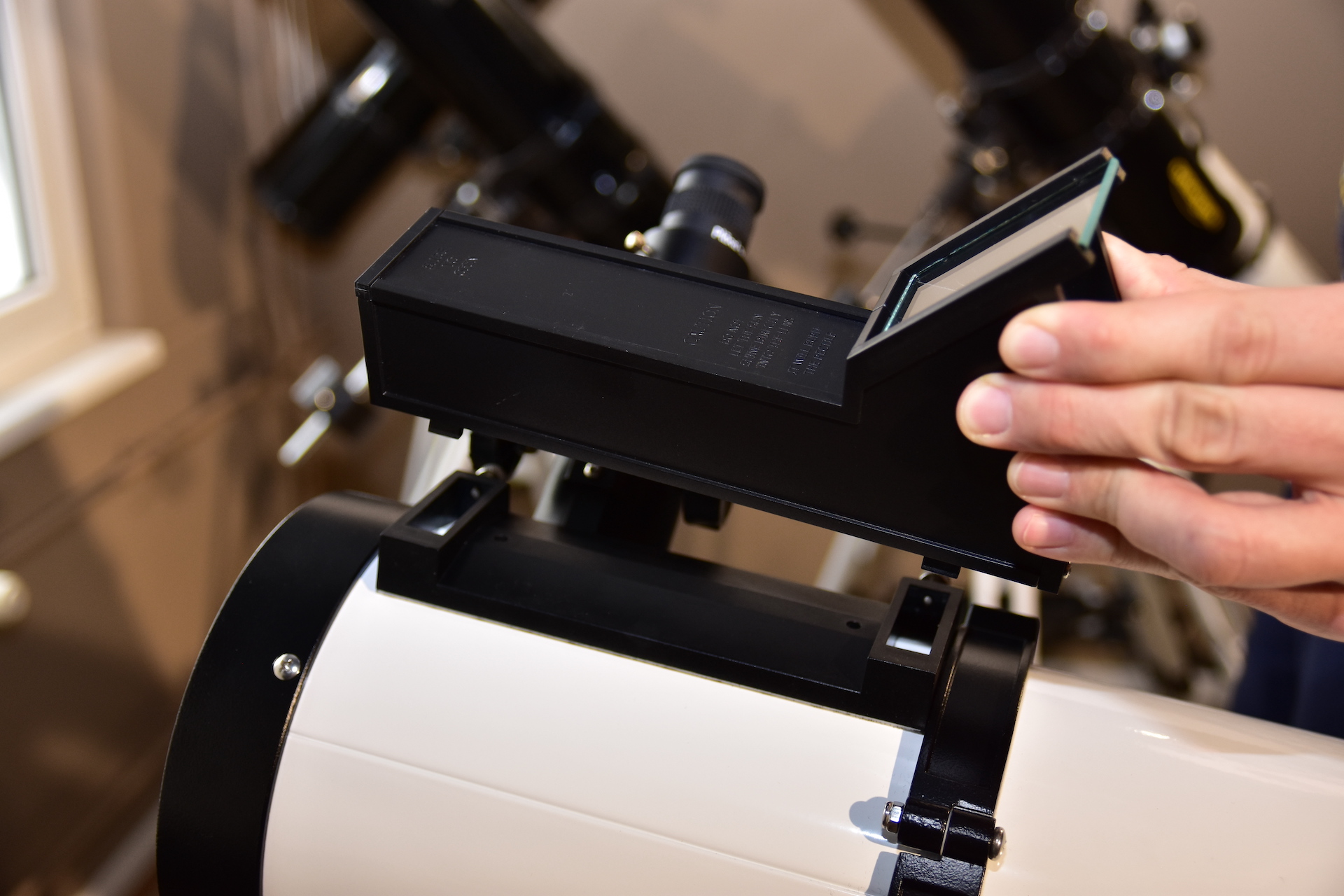

Para instalar o visor Telrad ou Radiant, é necessário ter um espaço livre no tubo. Cole o suporte no tubo e encaixe o Telrad. Em seguida, aperte os parafusos de fixação.

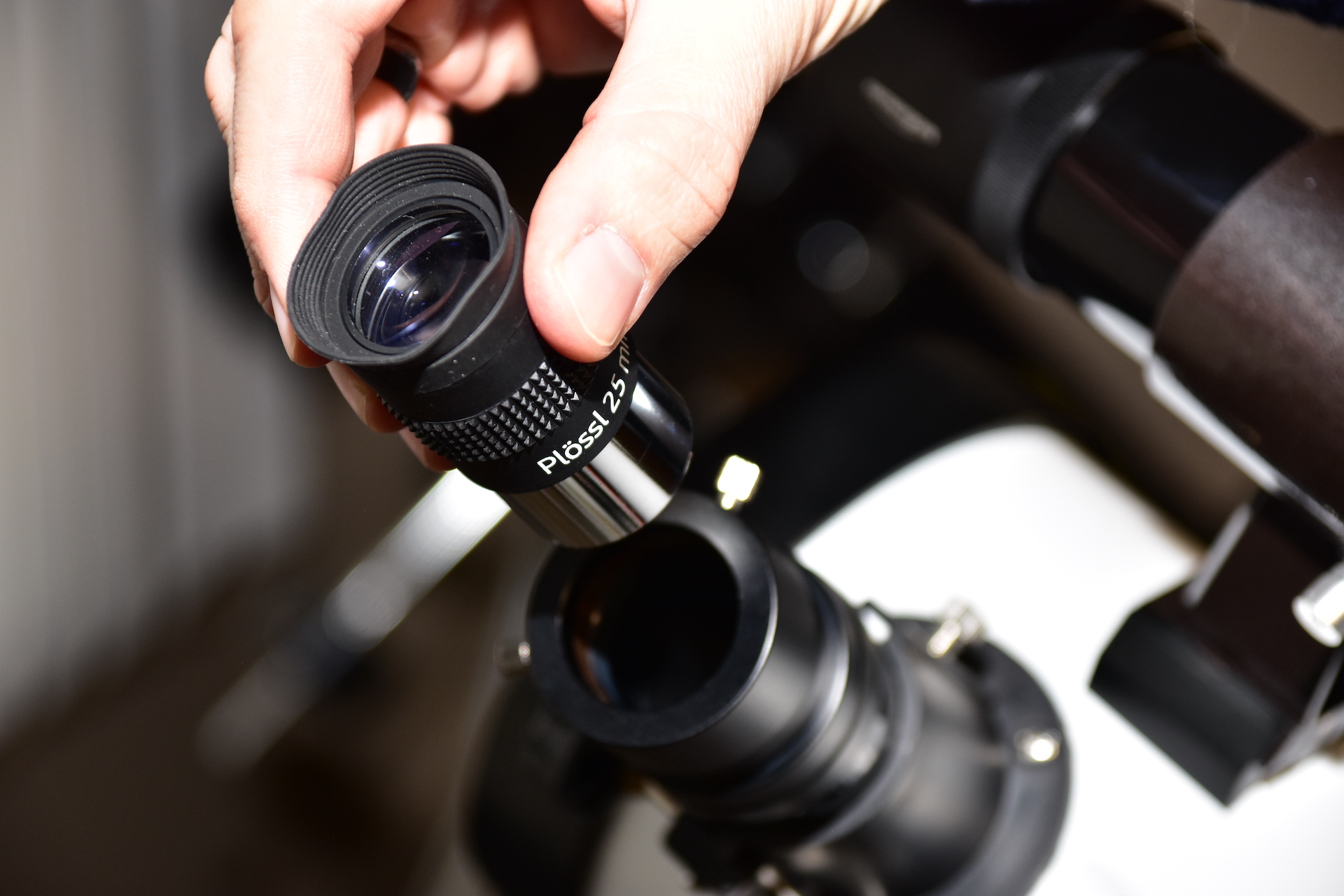

Utilize uma ocular de baixa ampliação. Desta forma, garante que dispõe do campo de visão necessário para centrar o objeto na ocular e no visor.

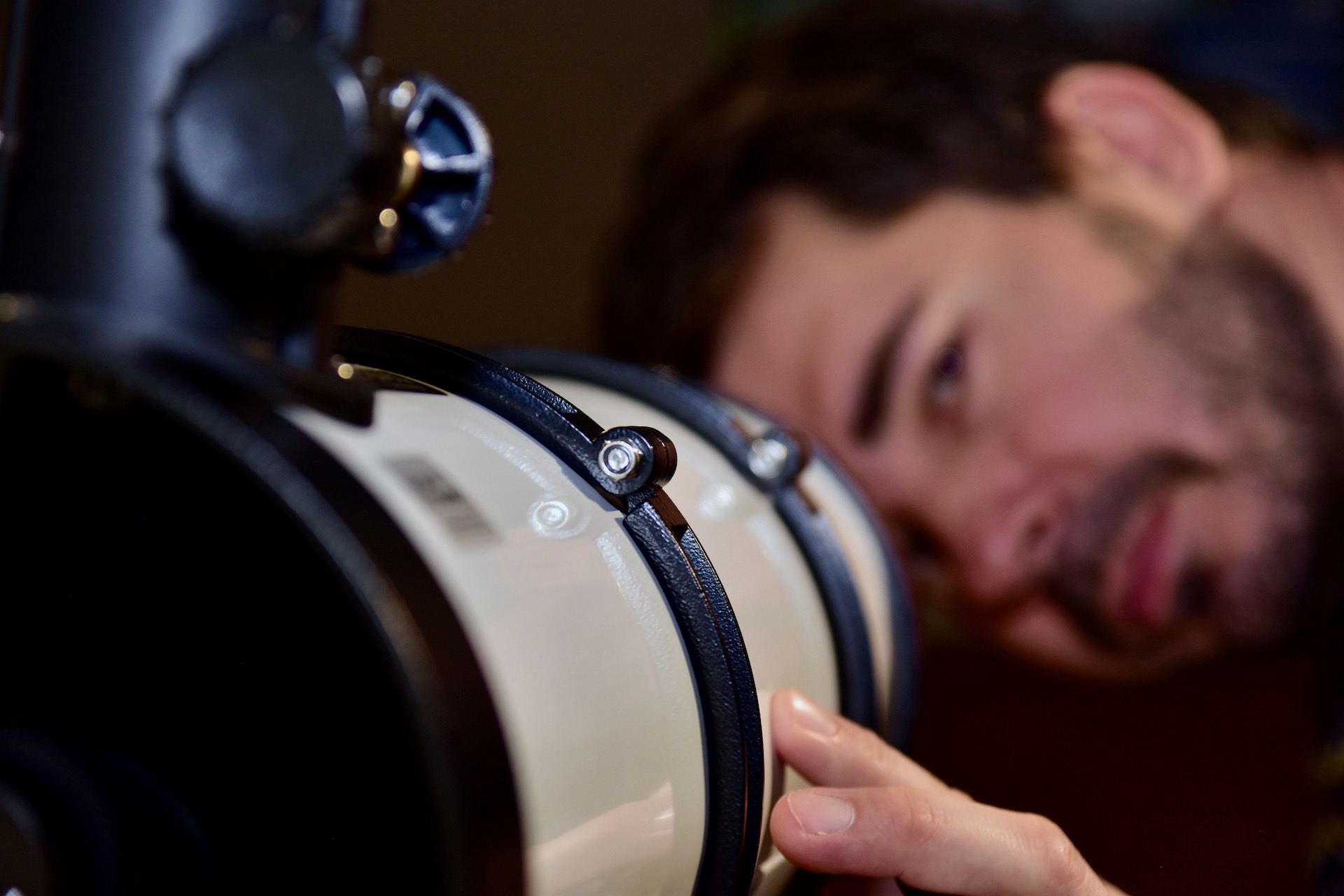

Monte o seu telescópio durante o dia e escolha um alvo na Terra que se encontre a alguma distância. Pode ser a torre de uma igreja, uma antena ou a copa de uma árvore. Aponte o telescópio para o alvo através do tubo e verifique se o objeto aparece no campo de visão do seu ocular. Se não for esse o caso, repita o processo até «captar» o objeto. Centralize o objeto o mais precisamente possível no meio do campo de visão do ocular.

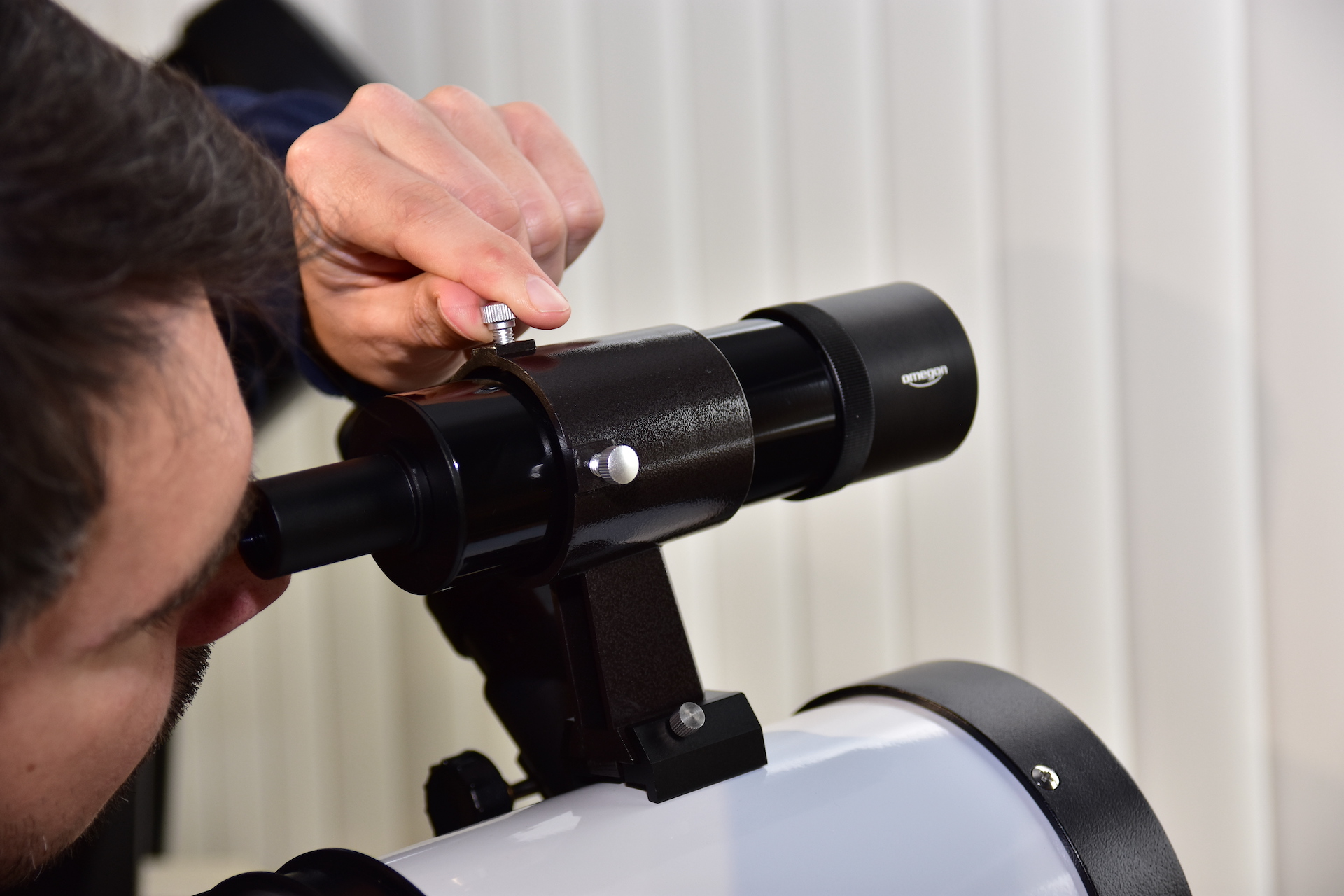

Olhe através do visor ótico ou LED. Ajuste o campo de visão e a iluminação LED de forma a que o objeto fique centrado no visor. É muito simples: basta rodar os parafusos de ajuste e verificar o alinhamento até ficar satisfeito. Tudo bem? O objeto está agora centrado no visor e na ocular.

Tem de estar constantemente a reajustar o visor? De modo algum! Pois o visor já está calibrado para o telescópio. Ocasionalmente, poderá ser necessário um pequeno reajuste, que, no entanto, pode ser feito à noite, sob o céu estrelado.

Para encontrar um objeto, olhe pelo visor, centralize o objeto e coloque uma ocular de baixa ampliação. Agora, a estrela, o planeta ou a nebulosa encontra-se no centro do seu campo de visão.
