Imagem similar: fornecimento sem cunha polar
O design ótico CDK
O layout PlaneWave CDK é um design ótico baseado no clássico Cassegrain de Dall-Kirkham.
Foi desenvolvido para atender aos chips cada vez maiores em câmeras digitais e CCD. Em muitas outras ópticas de espelho, é possível observar rapidamente erros de imagem fora do eixo, como coma e/ou astigmatismo; além disso, em muitos sistemas, ocorre uma curvatura do campo de imagem, que torna as imagens das estrelas cada vez mais desfocadas à medida que se afastam do eixo óptico.
O campo de imagem está livre de coma e astigmatismo. Além disso, o plano do campo de imagem é absolutamente nivelado e plano ao longo deste diâmetro, de modo que as estrelas são reproduzidas com a mesma nitidez em todo o campo no plano focal.
O design CDK oferece uma solução perfeita para os problemas acima mencionados, com a melhor relação preço-desempenho e prazos de entrega moderados.
É composto por:
- um espelho primário com curvatura elíptica
- um espelho secundário esférico
- e um corretor de campo de 2 lentes
Todos os três elementos óticos estão perfeitamente ajustados entre si para alcançar uma imagem incrível. A qualidade da imagem depende, em grande parte, apenas das condições de visibilidade do local de instalação.

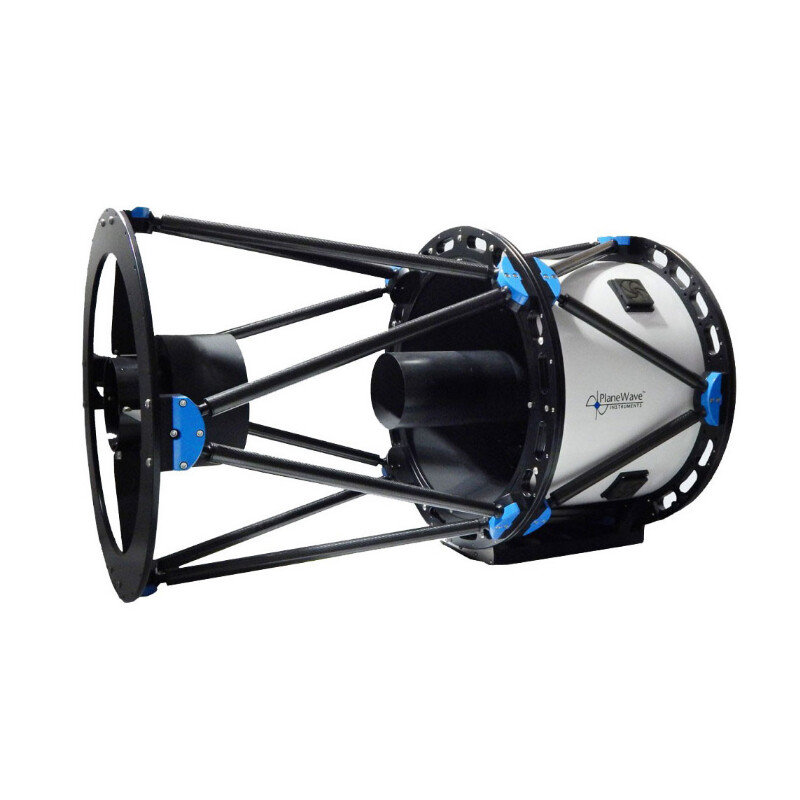

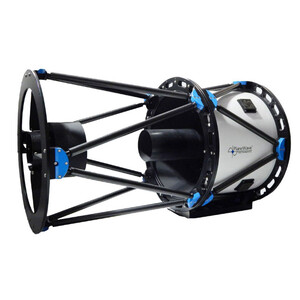

- CDK24 Astrografia modificada segundo Dall-Kirkham, abertura de 610 mm e campo de imagem de 70 mm - absolutamente plana e livre de coma e astigmatismo
- 8" compensado em temperatura, cauda de andorinha, distância focal de 3.962 mm (f/6,5)
- Preparado para aquecedor Delta T (focador manual Hedrick e kit EFA vendidos separadamente)
- A embalagem de envio será cobrada adicionalmente

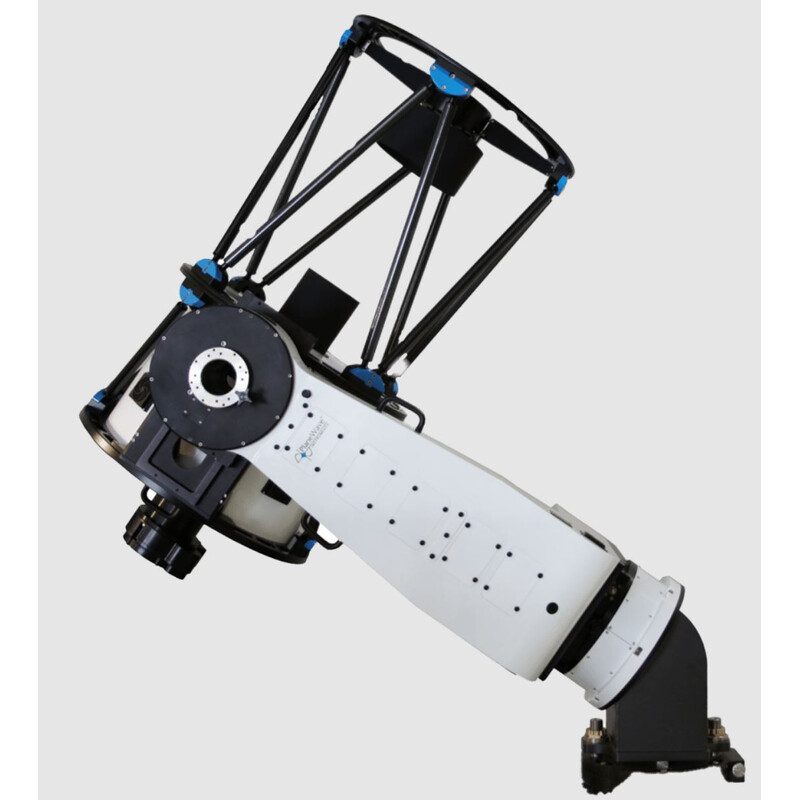

- Montagem L-600 com uma carga útil de mais de 136 kg
- sem folga, sem erros periódicos da rosca sem-fim
- Com encoders integrados de alta resolução
- velocidade de rotação incrível de até 50 graus por segundo
- Passagem de cabos na montagem
- A embalagem de envio será cobrada adicionalmente
O vidro de quartzo utilizado (Fused Silicia) é um vidro de quartzo amorfo sintético da mais alta pureza e um dos vidros mais transparentes disponíveis. Devido à sua pureza, as propriedades óticas e térmicas do vidro de quartzo são superiores às de outros tipos de vidro. A sua transmissão e homogeneidade excedem as do quartzo cristalino e evitam os problemas de instabilidade de temperatura que afetam os vidros de quartzo cristalino.
A sílica fundida tem um coeficiente de expansão térmica seis vezes inferior ao do vidro borossilicato (Pyrex). Assim, mantém a sua forma com uma precisão muito elevada quando arrefece. Isto resulta num desempenho ótico consistente e num ponto de nitidez inalterado em caso de variações de temperatura.
