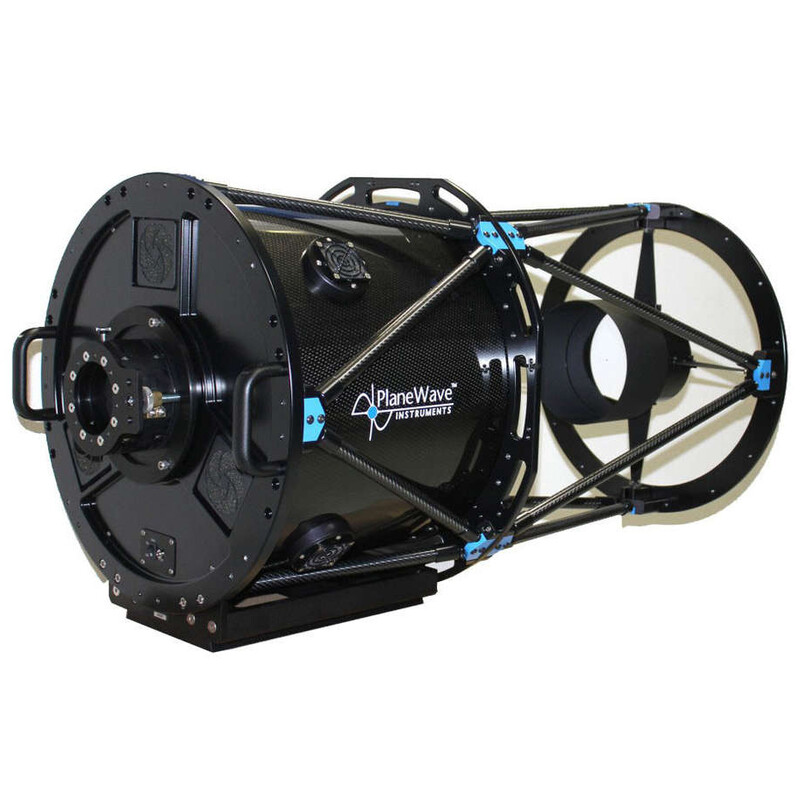

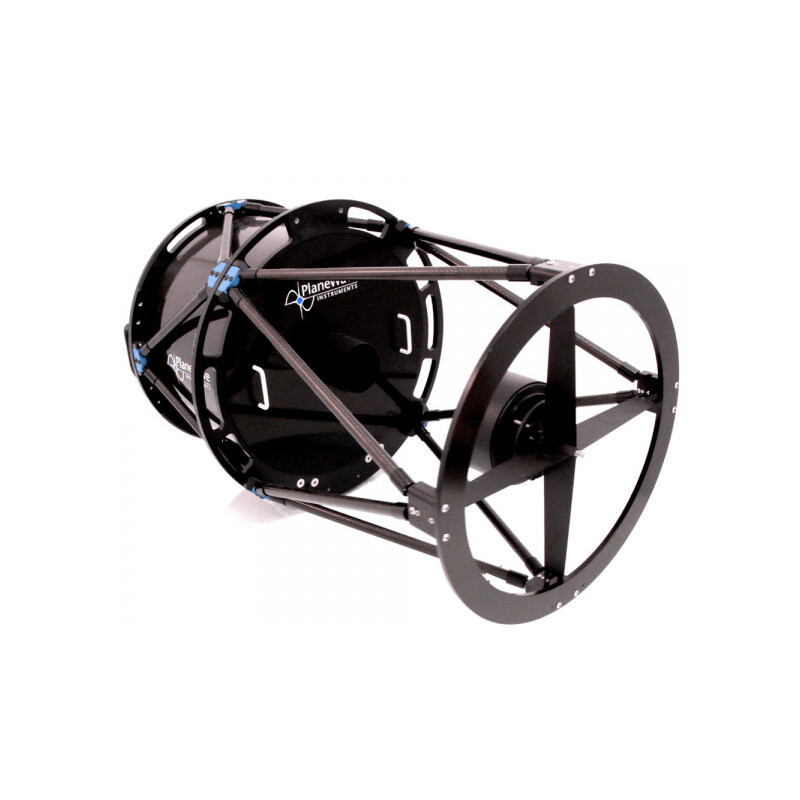

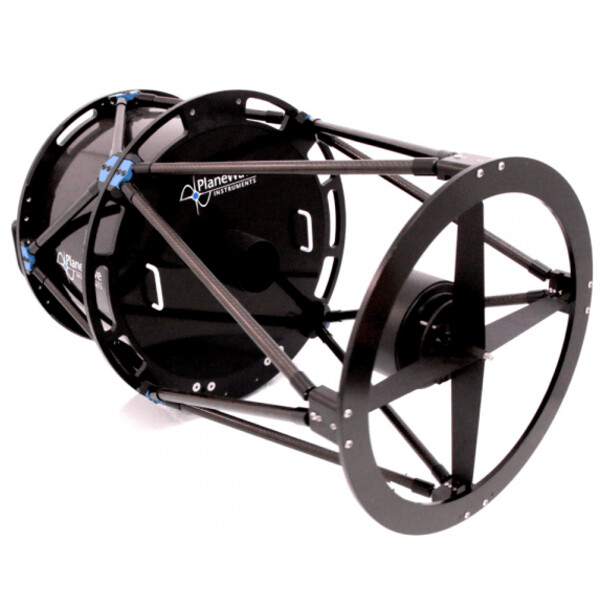

Em resumo:
- Astrografia com ótica de vidro de quartzo
- Modificado de acordo com Dall-Kirkham com campo de imagem totalmente corrigido
- Preparado para aquecedor Delta T (focador manual Hedrick e kit EFA vendidos separadamente)
Versão especial do Astrograph para astronomia IR: O IRDK é um design Dall-Kirkham com um revestimento optimizado para a transmissão de comprimentos de onda infravermelhos. Não existem lentes refractivas, apenas componentes reflectores. Para aplicações de infravermelhos, os revestimentos dos espelhos são feitos de ouro patenteado que proporciona mais de 98% de refletividade de 0,65 mícrones (650 nm) a 5 mícrones (5000 nm). Este design é ideal para aplicações de astronomia de infravermelhos ou LIDAR.
O design ótico CDK
O layout PlaneWave CDK é um design ótico baseado no clássico Cassegrain de Dall-Kirkham.
Foi desenvolvido para atender aos chips cada vez maiores em câmeras digitais e CCD. Em muitas outras ópticas de espelho, é possível observar rapidamente erros de imagem fora do eixo, como coma e/ou astigmatismo; além disso, em muitos sistemas, ocorre uma curvatura do campo de imagem, que torna as imagens das estrelas cada vez mais desfocadas à medida que se afastam do eixo óptico.
O campo de imagem está livre de coma e astigmatismo. Além disso, o plano do campo de imagem é absolutamente nivelado e plano ao longo deste diâmetro, de modo que as estrelas são reproduzidas com a mesma nitidez em todo o campo no plano focal.
O design CDK oferece uma solução perfeita para os problemas acima mencionados, com a melhor relação preço-desempenho e prazos de entrega moderados.
É composto por:
- um espelho primário com curvatura elíptica
- um espelho secundário esférico
- e um corretor de campo de 2 lentes
Todos os três elementos óticos estão perfeitamente ajustados entre si para alcançar uma imagem incrível. A qualidade da imagem depende, em grande parte, apenas das condições de visibilidade do local de instalação.
O vidro de quartzo utilizado (Fused Silicia) é um vidro de quartzo amorfo sintético da mais alta pureza e um dos vidros mais transparentes disponíveis. Devido à sua pureza, as propriedades óticas e térmicas do vidro de quartzo são superiores às de outros tipos de vidro. A sua transmissão e homogeneidade excedem as do quartzo cristalino e evitam os problemas de instabilidade de temperatura que afetam os vidros de quartzo cristalino.
A sílica fundida tem um coeficiente de expansão térmica seis vezes inferior ao do vidro borossilicato (Pyrex). Assim, mantém a sua forma com uma precisão muito elevada quando arrefece. Isto resulta num desempenho ótico consistente e num ponto de nitidez inalterado em caso de variações de temperatura.
Âmbito de fornecimento:
- Telescópio com barra em cauda de andorinha
- Elementos de aquecimento incorporados para prevenção do orvalho - Os elementos de aquecimento no espelho primário e secundário requerem o controlador Delta-T disponível em separado para telescópios PlaneWave com cablagem pré-instalada para o aquecedor
- Cobertura para proteger o espelho primário e o interior do tubo ótico
- Cobertura para o espelho secundário
- Unidade flash com software e instruções para a colimação e a distância do espelho primário ao espelho secundário
- Kit de ferramentas
- Adaptador de 12V
