O design ótico CDK
O layout PlaneWave CDK é um design ótico baseado no clássico Cassegrain de Dall-Kirkham.
Foi desenvolvido para atender aos chips cada vez maiores em câmeras digitais e CCD. Em muitas outras ópticas de espelho, é possível observar rapidamente erros de imagem fora do eixo, como coma e/ou astigmatismo; além disso, em muitos sistemas, ocorre uma curvatura do campo de imagem, que torna as imagens das estrelas cada vez mais desfocadas à medida que se afastam do eixo óptico.
O campo de imagem está livre de coma e astigmatismo. Além disso, o plano do campo de imagem é absolutamente nivelado e plano ao longo deste diâmetro, de modo que as estrelas são reproduzidas com a mesma nitidez em todo o campo no plano focal.
O design CDK oferece uma solução perfeita para os problemas acima mencionados, com a melhor relação preço-desempenho e prazos de entrega moderados.
É composto por:
- um espelho primário com curvatura elíptica
- um espelho secundário esférico
- e um corretor de campo de 2 lentes
Todos os três elementos óticos estão perfeitamente ajustados entre si para alcançar uma imagem incrível. A qualidade da imagem depende, em grande parte, apenas das condições de visibilidade do local de instalação.
O vidro de quartzo utilizado (Fused Silicia) é um vidro de quartzo amorfo sintético da mais alta pureza e um dos vidros mais transparentes disponíveis. Devido à sua pureza, as propriedades óticas e térmicas do vidro de quartzo são superiores às de outros tipos de vidro. A sua transmissão e homogeneidade excedem as do quartzo cristalino e evitam os problemas de instabilidade de temperatura que afetam os vidros de quartzo cristalino.
A sílica fundida tem um coeficiente de expansão térmica seis vezes inferior ao do vidro borossilicato (Pyrex). Assim, mantém a sua forma com uma precisão muito elevada quando arrefece. Isto resulta num desempenho ótico consistente e num ponto de nitidez inalterado em caso de variações de temperatura.

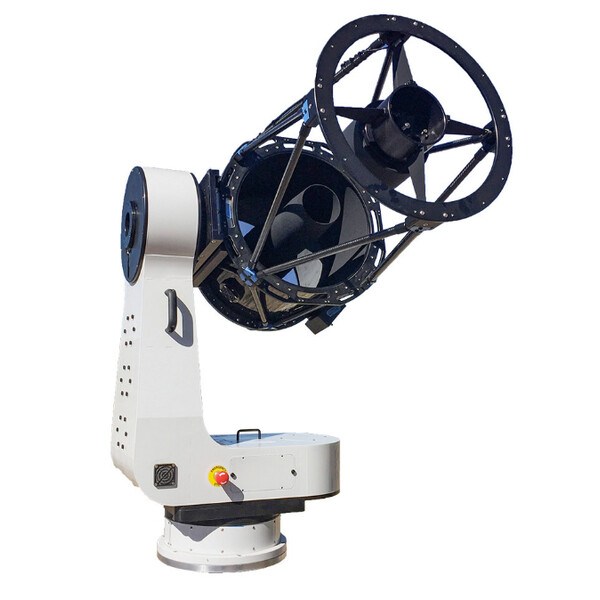

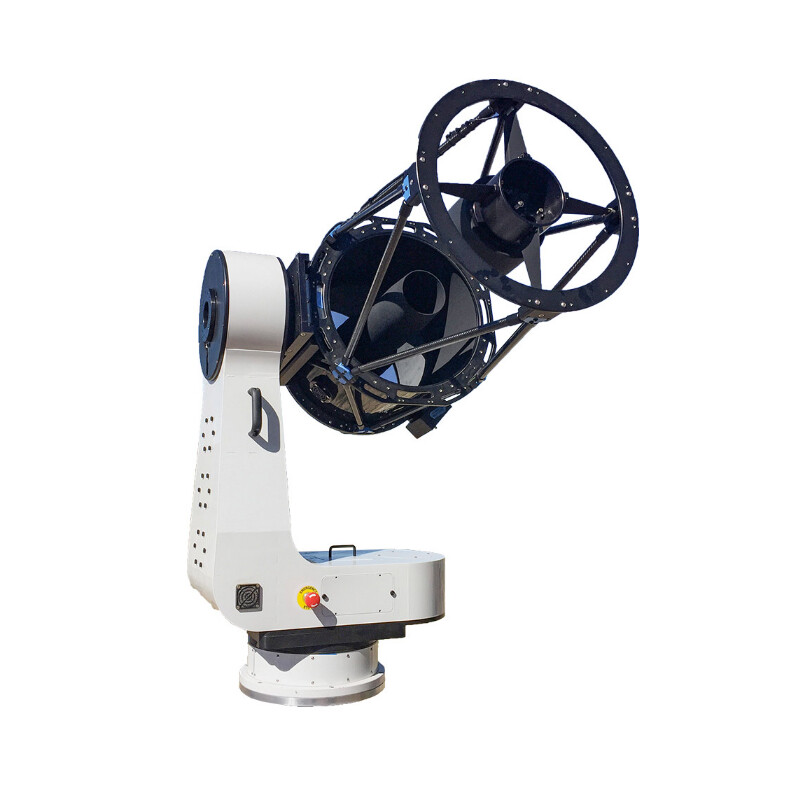

Montagens de transmissão direta da série L
A série L combina versatilidade, simplicidade e preço acessível, reunindo tecnologia comprovada, como o CDK700 e o telescópio PW 1000 de 1 metro utilizado em universidades de todo o mundo, numa montagem compacta e autónoma.
- A L-350, com uma carga útil superior a 45 kg, é ideal para o CDK14 e o CDK12.5
- A L-500, com uma carga útil superior a 90 kg, é ideal para o CDK17 e o CDK20
- A L-600 transporta até 136 kg e é ideal para o CDK24
A montagem está equipada com accionamentos diretos e codificadores de alta precisão. O software é totalmente compatível com ASCOM e permite um posicionamento preciso, bem como o seguimento de satélites.
Na configuração alt/azimutal, é muito mais compacta do que uma montagem equatorial. Isto permite que o raio de movimento de um telescópios maior seja muito mais pequeno. Isto significa que grandes instrumentos podem ser acomodados em pequenas estruturas de proteção, poupando muito dinheiro na cúpula ou no edifício. Em contraste com as montagens equatoriais, não há inversão do meridiano nem contra-pêsos grandes e salientes. O modo alt/az é mais intuitivo de utilizar e não há necessidade de nivelamento.
- Motor: Motores de binário de fluxo axial trifásico de transmissão direta para azimute e altitude
- Binário do motor: aproximadamente 20 pés-lbs contínuos; 50 pés-lbs de pico
- Codificador: disco de 152 mm incorporado no eixo de azimute e elevação com codificador em aço inoxidável. Corresponde a uma resolução de aproximadamente 0,069 segundos de arco
- Sistema de controlo do motor: controlo do motor sem escovas Parker padrão da indústria e eletrónica incorporada
- Requisitos de alimentação: aceita 120 VAC. Fornecido com fonte de alimentação regulada de 12VDC 15A
Conteúdo da embalagem:

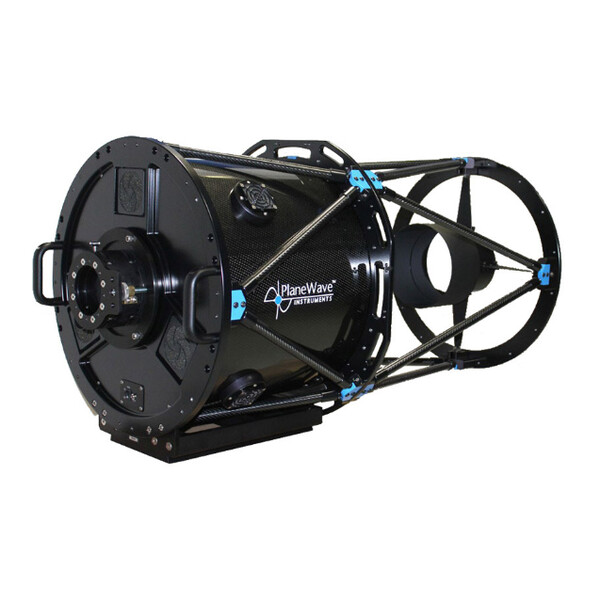

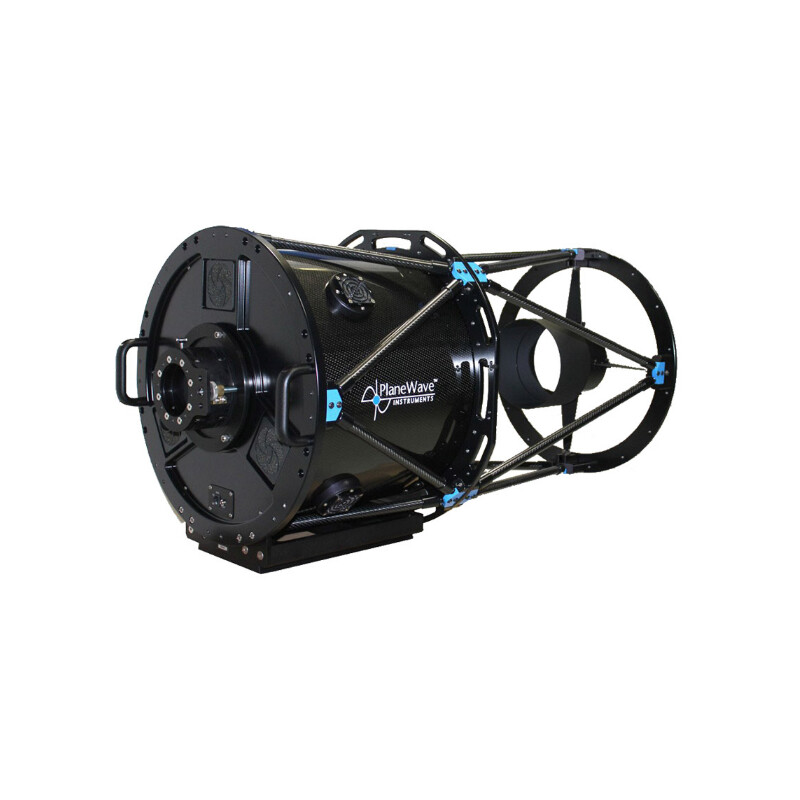

CDK 17
- Elementos de aquecimento integrados para evitar o embaciamento - Os elementos de aquecimento no espelho primário e secundário requerem o controlador Delta-T, disponível separadamente para telescópios PlaneWave, com cablagem pré-instalada para o aquecimento
- Cobertura OTA - Para proteger o espelho primário e o interior do tubo ótico
- Unidade flash - Contém software e instruções para a colimação e o afastamento do espelho primário em relação ao espelho secundário
- Conjunto de ferramentas
- Cobertura flexível para o espelho secundário
- Adaptador de 12 V CA
L-500
- Seis parafusos sextavados de 3/8-16 x ¼" para aparafusar a montagem à coluna ou à base ajustável à altura do polo
- Seis arruelas 3/8-16 x ¼"
- Um pino de fixação com extensão para o eixo RA para o alinhamento polar com a base ajustável à altura do polo
- PlaneWave Saddle - é fornecida de série com as montagens L-500 ou L-600 para fixação de CDK17, CDK20 ou CDK24 OTAs. Pode ser fornecida com EZ-Saddle, mediante pedido do cliente
- Um cabo USB de 16' (4,8 m) – para ligar a montagem ao computador de controlo do observatório
- Um cabo para alimentação de 120 V CA – para alimentar a montagem
- Um conjunto de chaves – para apertar os parafusos na montagem
- Unidade flash - Contém o software PWI4 para controlar a montagem e um manual de instalação
