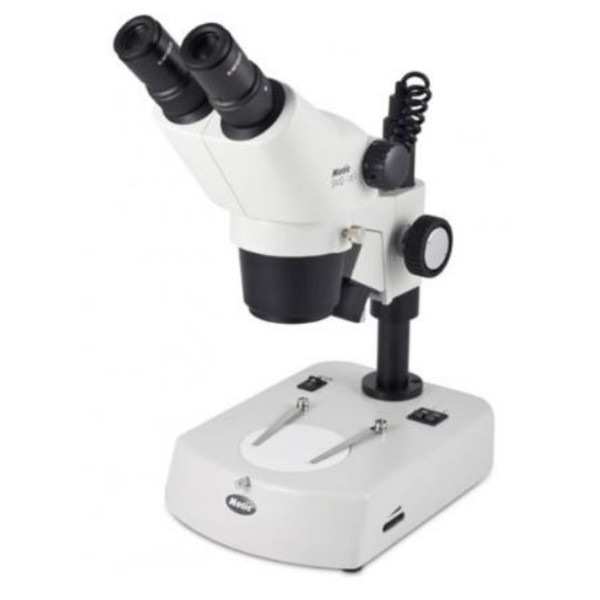

SMZ-161
O novo microscópio com zoom estereoscópico SMZ-161 da Motic complementa a família SMZ de microscópios estereoscópicos amplamente utilizada e bem-sucedida, introduzindo materiais de calibração e uma nova opção de iluminação LED melhorada. Um desempenho ótico convincente, um tamanho compacto e uma mecânica robusta fazem do SMZ-161 o microscópio estereoscópico ideal para o ensino em escolas secundárias e universidades. O sistema ótico Greenough proporciona imagens nítidas e sem distorção com uma gama de zoom melhorada de 6:1. A perfocalidade é garantida em toda a gama de ampliação e um mecanismo de clique incorporado no zoom contínuo permite a reprodução precisa das ampliações. A distância de trabalho ampliada de 110 mm oferece espaço suficiente para o manuseamento de amostras na configuração padrão, com uma imagem tridimensional convincente na posição vertical.
Gama de zoom
Com o SMZ-161, agora é fácil e conveniente alternar entre uma visão geral da amostra e detalhes minúsculos. Basta girar o comando do zoom para aceder a toda a gama de ampliação. A relação de zoom de 6:1 oferece uma gama de ampliação padrão de 7,5X-45X. Graças ao equipamento perfocal, não é necessário reajustar a posição do foco durante o zoom. Para ampliar a gama de ampliação do modelo, está disponível uma seleção completa de lentes adicionais e oculares que aumentam a ampliação total do SMZ-161 de 2,25X a 180X.
Lentes adicionais
O equipamento padrão do SMZ-161 tem uma distância de trabalho de 110 mm, o que oferece espaço suficiente para o processamento de amostras. O diâmetro máximo do campo (com a posição de zoom mais baixa e oculares padrão 10X/20) é de 26,7 mm. Ampliações maiores podem ser obtidas com as seguintes lentes adicionais (condições ESD):
Ampliação A.A. (mm) Diâmetro máximo do campo (ocular 10x20)
1,5x 56,3 17,8
2x 38,6 13,3
É possível obter uma visão mais ampla da amostra com as seguintes lentes adicionais:
Ampliação A.A. (mm) Diâmetro máximo do campo (ocular 10x20)
0,3x 301 88,9
0,5x 191,8 53,3
0,63x 142,7 42,3
0,75x 128,6
oculares
As oculares de campo amplo padrão WF10X/20 mm do SMZ-161 com grande distância pupilar permitem que usuários de óculos tenham acesso a todo o campo de visão. É possível ajustar as dioptrias em +/- 5 dpt em ambas as oculares, e as viseiras para oculares padrão minimizam a luz difusa e aumentam o conforto visual. A distância ocular pode ser ajustada entre 50-75 mm. Além das oculares padrão WF10X/20, a série SMZ-161 também possui oculares alternativas. Para fins de medição, está disponível uma série de placas de retículo
Imagem 3D
Graças às suas dimensões compactas e mecânica robusta, o SMZ-161 da Motic é ideal para qualquer tipo de aplicação didática. Devido ao sistema ótico Greenough com seus feixes separados, o SMZ-161 fornece imagens 3D sem distorção. A melhoria adicional da qualidade da imagem
através de revestimentos múltiplos proporcionam imagens contrastantes com reflexos internos reduzidos.
A distância de trabalho
Com a sua configuração padrão, o SMZ-161 oferece uma grande distância de trabalho de 110 mm, que pode ser facilmente aumentada para 301 mm (com lente auxiliar adicional 0,3X). Para atingir a ampliação total desejada, é possível compensar ampliações de objetiva inferiores a 1X através da utilização de
maiores ampliações oculares (até 20X).
Pacotes padrão
Os tubos do SMZ-161 estão disponíveis em versão binocular ou trinocular, cada um com um ângulo de visão de 45°, oculares WF10X/20 e lente 1X integrada. Para montagens experimentais especiais ou aplicações de teste OEM, também está disponível um tubo binocular compacto com ângulo de visão de 60°. O tratamento antifúngico de todas as lentes permite a utilização do SMZ-161 em ambientes húmidos.
Configuração modular
Além dos pacotes padrão, o sistema SMZ-161 também oferece componentes modulares para uma configuração personalizada de acordo com os requisitos da configuração do local de trabalho. Os tripés industriais com braço giratório para amostras grandes podem substituir os tripés simples de luz incidente e transmitida para melhorar significativamente a mobilidade do utilizador. Todos esses tripés requerem um sistema de iluminação separado, adaptado aos requisitos da amostra.
iluminação
A iluminação é um ponto crítico para uma reprodução correta da imagem ao utilizar um estereomicroscópio. A Motic oferece uma ampla gama de opções de iluminação que podem ser combinadas com a ótica SMZ-161. Especialmente para amostras vivas em biologia, a Motic recomenda uma iluminação LED devido ao desenvolvimento de calor insignificante e ao impacto minimizado nas preparações vivas. Uma solução mais potente é alcançada com a fonte de luz fria MLC-150 da Motic. É oferecida uma série de condutores de luz para iluminação flexível.
Especificações gerais
• Sistema ótico segundo Greenough
• Ótica acromática com tratamento antifúngico
• Tubo de observação binocular/trinocular de campo amplo 45º
(divisão do feixe 0:100 tubo esquerdo/tubo trinocular na posição fotográfica)
• Oculares de campo amplo para utilizadores de óculos, WF 10X/20
com ajuste de dioptria em ambos os tubos +/- 5dpt
• Distância ocular 50-75 mm
• Zoom 6:1; 5 cliques de parada
• Ampliação padrão 7,5X-45X
• Distância de trabalho 110 mm

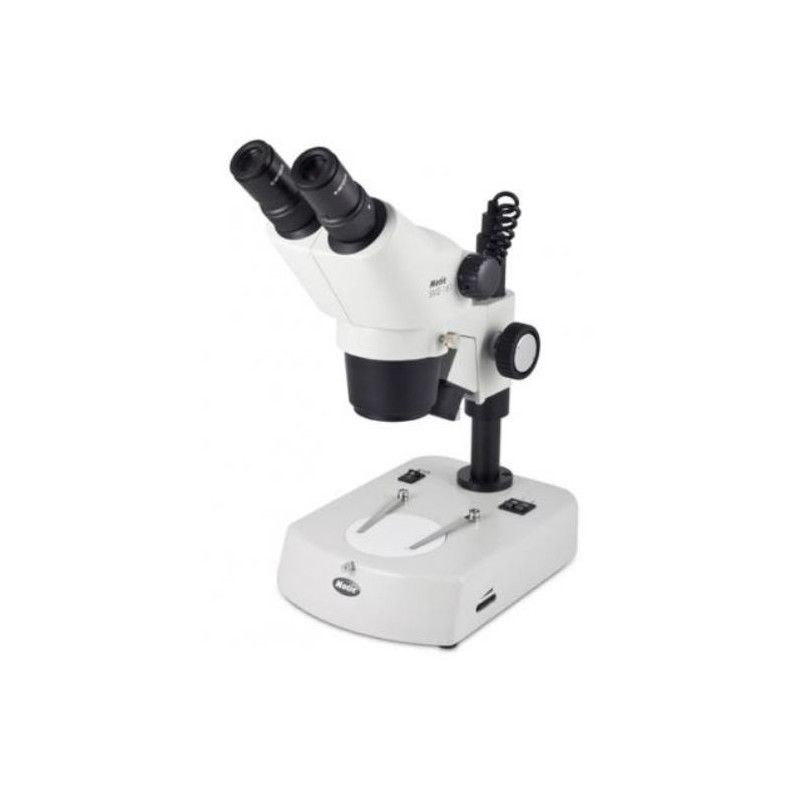

Especificações do SMZ-161BL
- Microscópio estéreo zoom, tipo Greenough
- Tubo binocular, ângulo de visão de 45º, rotativo em 360º
- Oculares de campo amplo WF10X/20 mm
- Fator de zoom 6:1, distância de trabalho 110 mm
- Ampliação: 7,5X - 45X
- R2GG: tripé compacto para luz incidente e transmitida
- Avanço rápido, ajustável
- Iluminação halógena regulável 12 V/10 W, iluminação de luz transmitida 12 V/20 W
- Fonte de alimentação 100-240 V, plugue VDE (CE)
- Insertos de mesa em preto/branco e vidro fosco, filtro azul, protecção contra o pó
