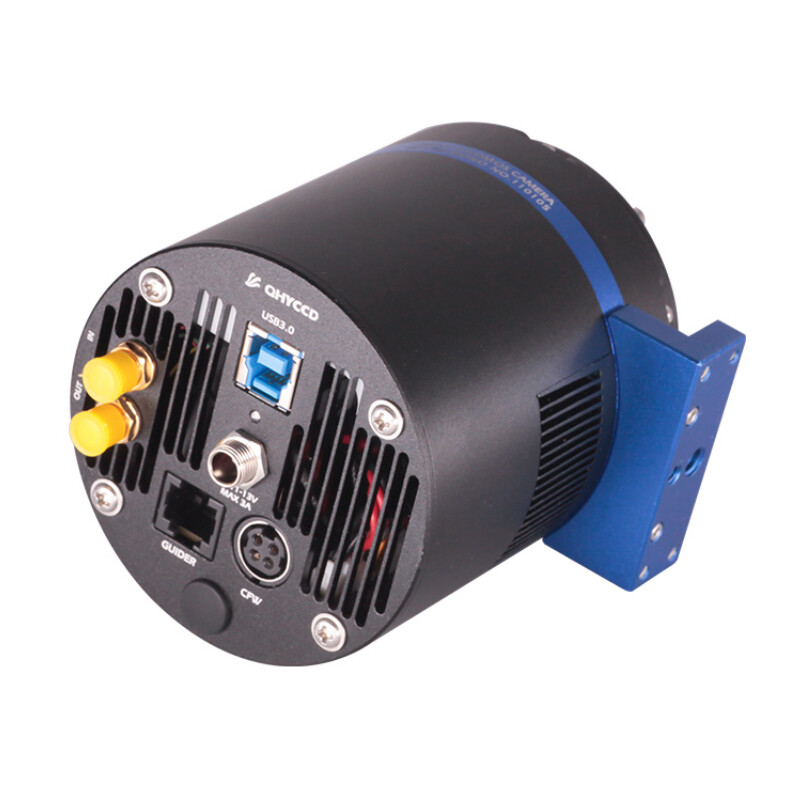

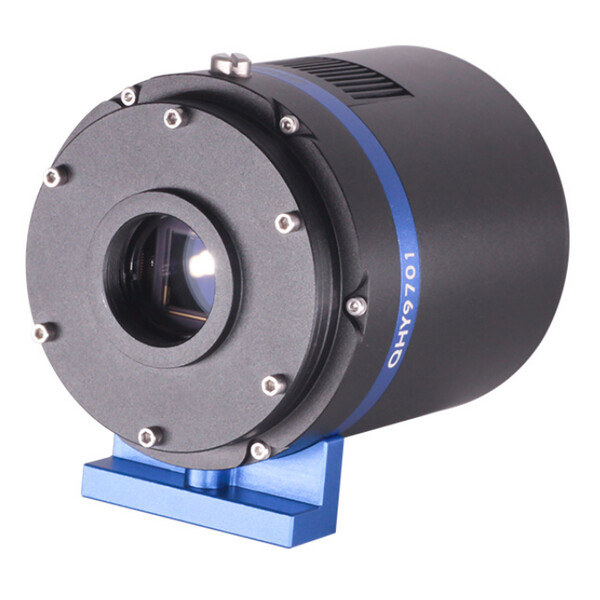

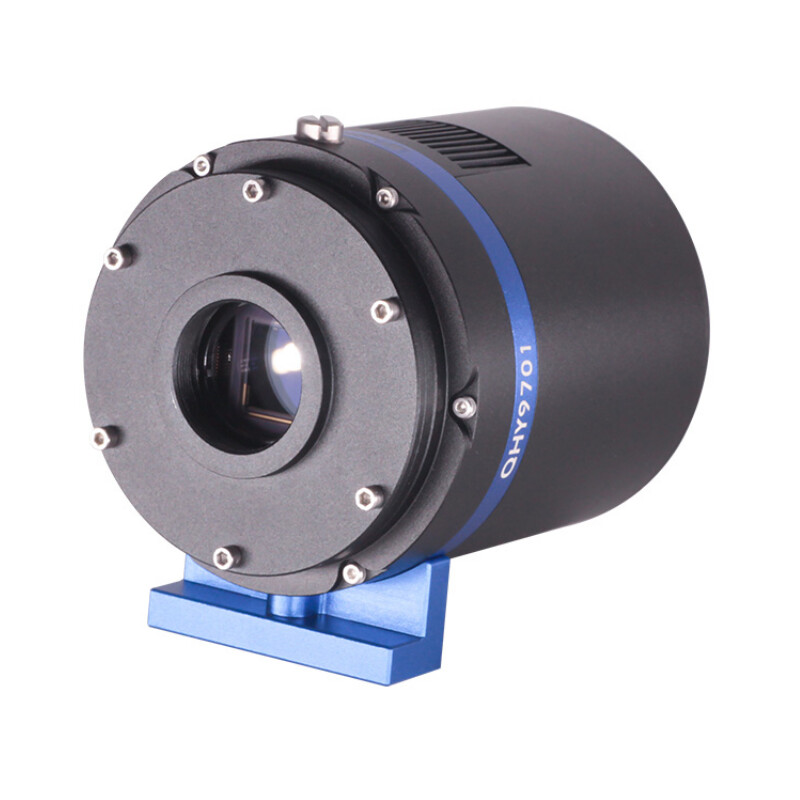

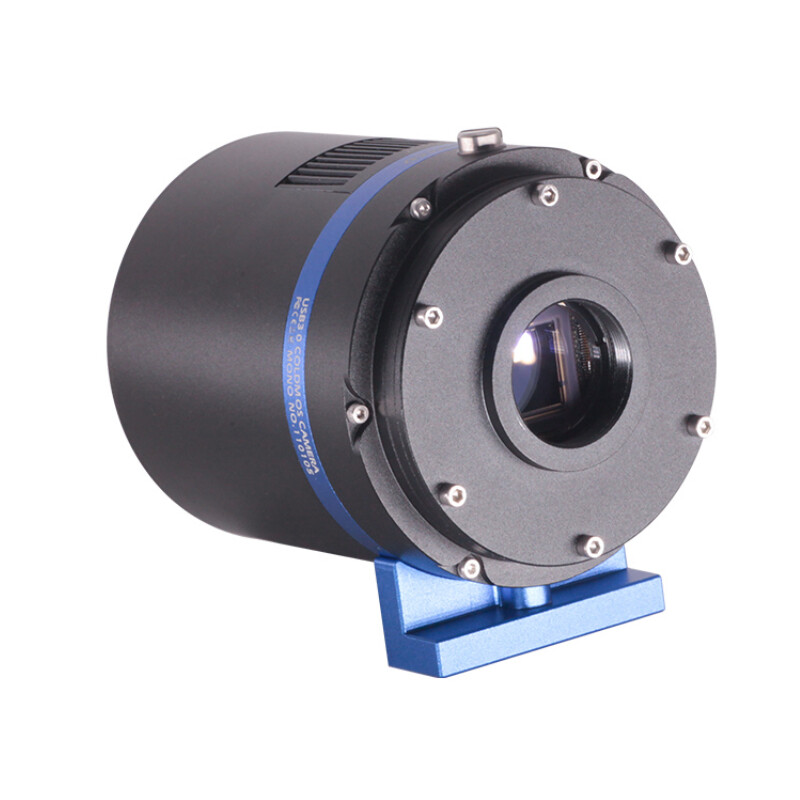

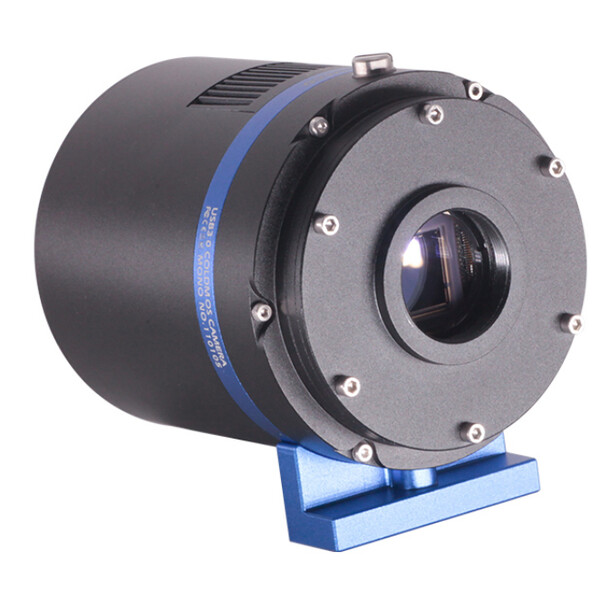

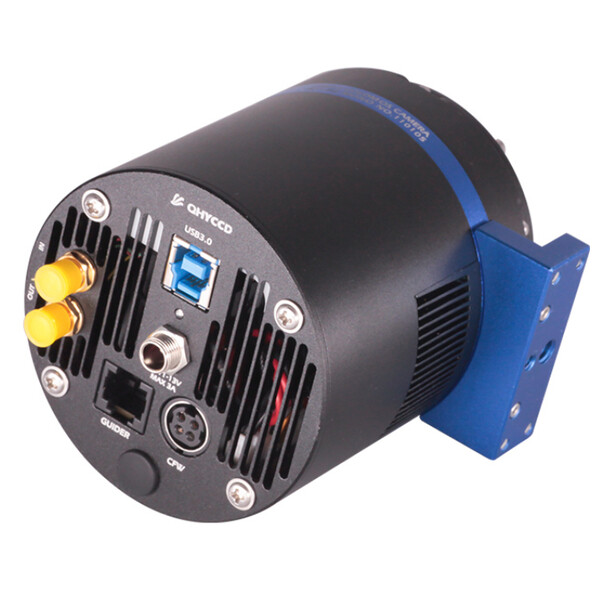

A QHY9701 é uma câmera CMOS científica refrigerada com um sensor CMOS retroiluminado do tipo GSENSE9701. O sensor CMOS possui uma gama espectral muito ampla.
Com as suas características, tais como píxeis grandes, um espectro extremamente amplo e baixo ruído, é adequada para microscopios de alta qualidade, micro-óptica, biofluorescência e outras áreas de investigação científica.
Possui um QE máximo de 89% a 610 nm. A alta e ampla sensibilidade de NIR a UV torna a QHY9701 uma câmera perfeita para sistemas de análise espectral e imagem espectral. A QHY9701 também é uma câmera CMOS científica ideal para imagem de fluorescência.
BSI, estrutura CMOS retro-iluminada:
Uma vantagem da estrutura CMOS com iluminação posterior é o aumento da sensibilidade. Com um sensor clássico de iluminação frontal, os fotões que entram na camada sensível à luz do sensor têm de passar primeiro pela cablagem metálica localizada diretamente acima da camada sensível à luz. A estrutura da cablagem reflecte alguns dos fotões e reduz a eficiência do sensor.
No caso de um sensor com iluminação traseira, a luz pode penetrar na camada sensível à luz pela parte de trás. Neste caso, a cablagem incorporada no sensor está localizada abaixo da camada sensível à luz. Como resultado, mais fotões incidentes atingem a camada sensível à luz.
A relação entre os fotões e os electrões gerados é designada por eficiência quântica. Quanto maior for a eficiência quântica, mais eficazmente o sensor converte os fotões em electrões e mais sensível é.
