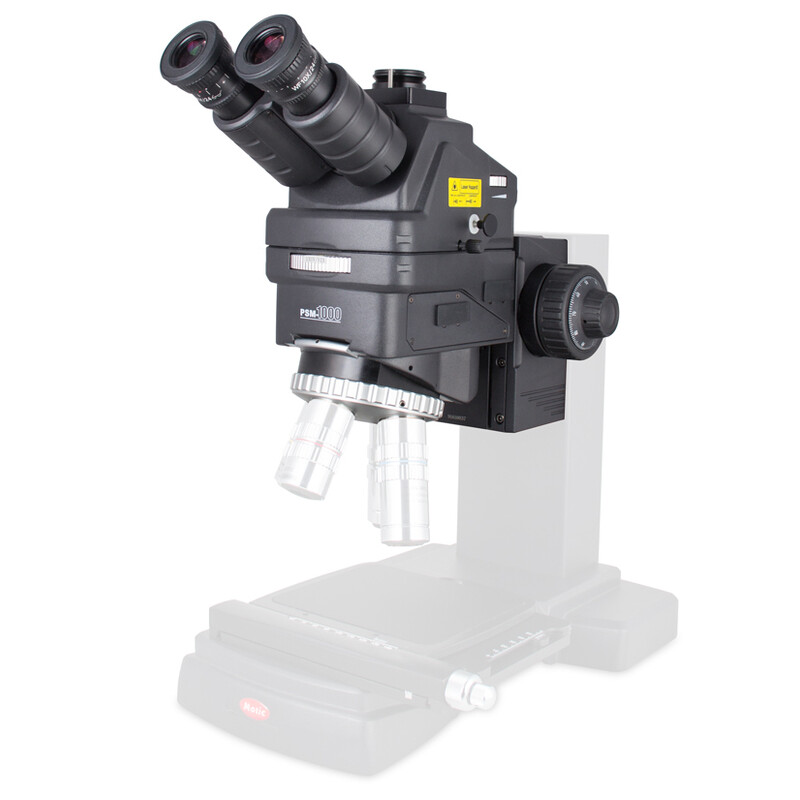

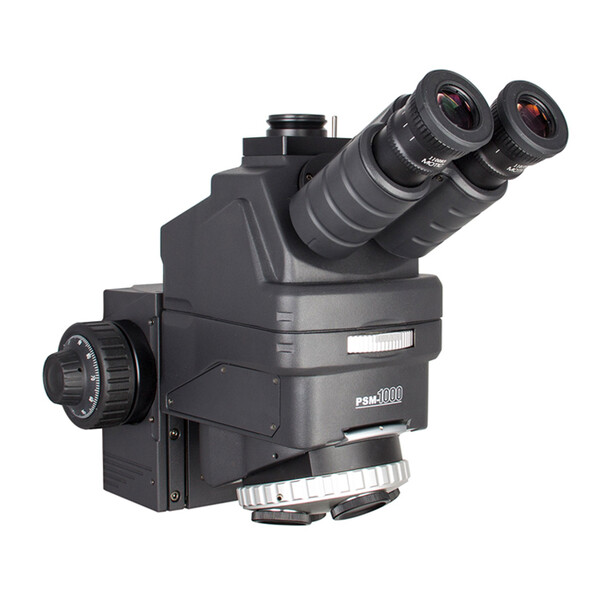

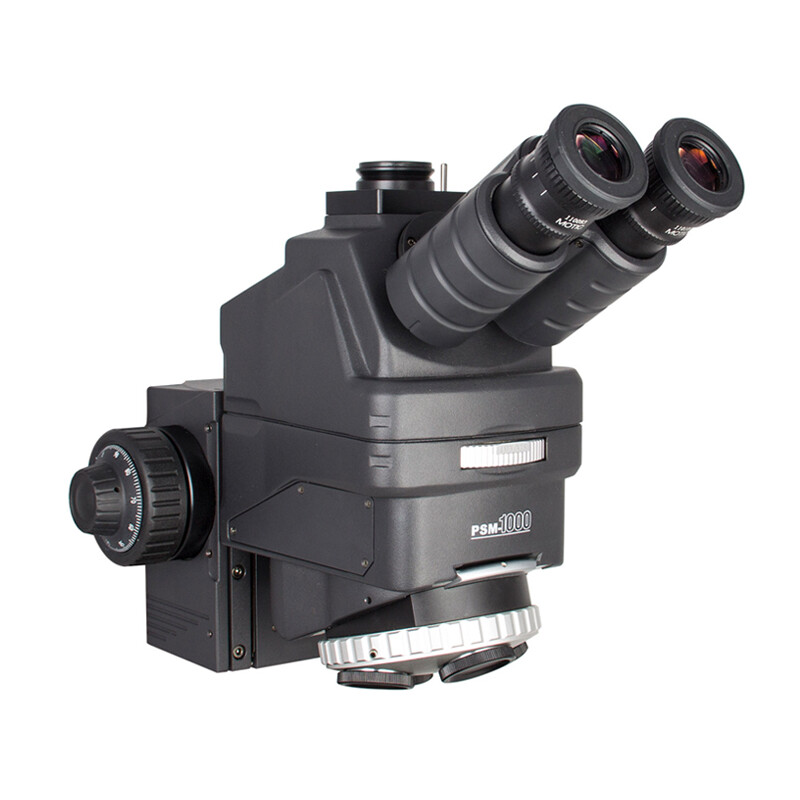

PSM1000
O PSM1000 é um microscópio pronto para OEM com o melhor desempenho de imagem possível em amostras planas e refletoras. Peças metálicas, bem como semicondutores, são reproduzidas de forma impressionante pelas lentes plan-apocromáticas LWD. O grande campo de visão com imagem retas permite uma orientação rápida e fácil manipulação. Cada posição do revólver de lentes pode ser centrada individualmente. Desta forma, os detalhes permanecem perfeitamente "na imagem" ao alterar a ampliação. A utilização de lentes opcionais com compensação de parfocalidade evita adicionalmente uma nova focagem. A alta transmissão das lentes, incluindo lentes tubulares para NUV (355 nm) até NIR (1064 nm), permite a integração do PSM1000 em sistemas de inspeção de wafer. O pequeno passo do foco fino permite um ajuste preciso do plano de foco, mesmo com altas ampliações.
Especificações do sistema padrão:
Conceito ótico: Ótica com transmissão de NUV a NIR

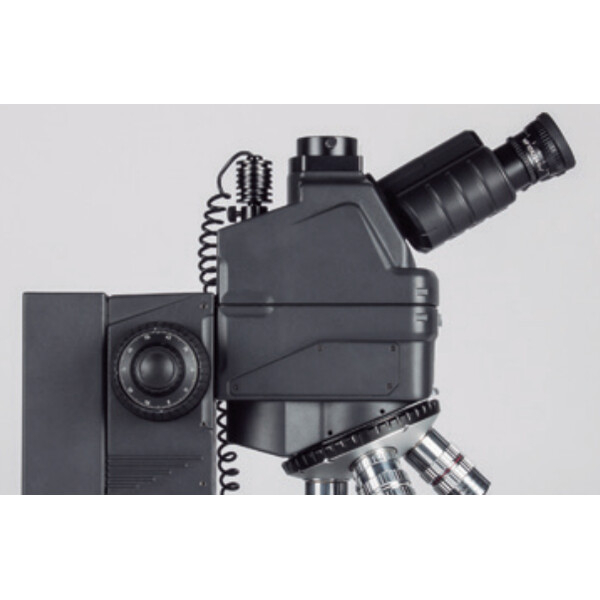

Tubo de observação: Tubo trinocular, tipo Siedentopf
Ângulo de visão: ângulo de visão de 30º
Divisão do feixe no tubo trinocular: comutável 50:50/0:100 visual: saída da câmara
Distância ocular: 55-75 mm
Compensação dióptrica: Em ambos os oculares +/- 5 dpt
Oculares: campo amplo WF10X/24 mm, com compensação de dioptria
Tubo intermédio: Revólver de lentes de tubo triplo com 1X UV/VIS (355-532 nm), 1X IR/VIS (532-1064 nm), 2X

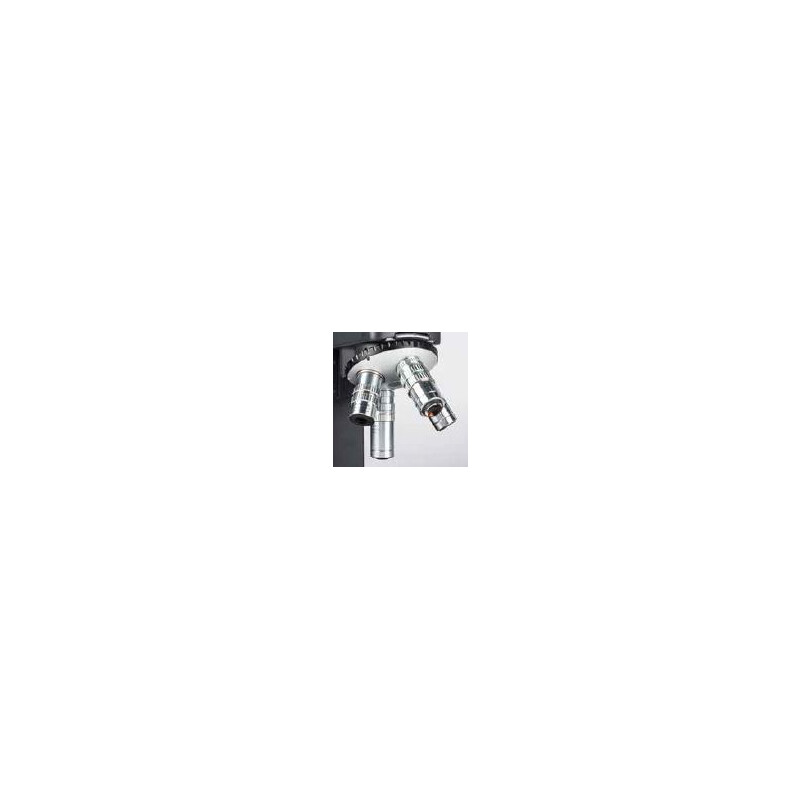

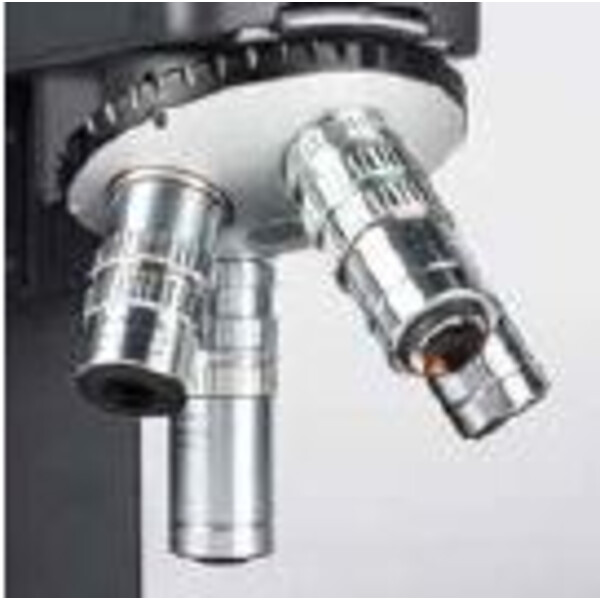

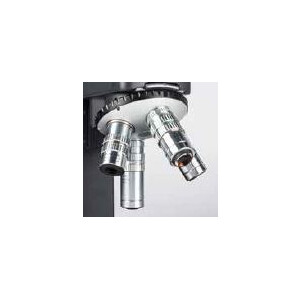

Revólver de lentes: 4 posições, centráveis individualmente
Classe de qualidade das lentes: Extra LWD Plan Apochromate
Lentes/área de ampliação: opcional
Rosca da lente: M26X0,706
Tipo de tripé: opcional
Foco: acionamento coaxial para ajuste grosso/fino, mobilidade ajustável
Passo da focagem fina: incremento de 1 μm
Amplitude de deslocamento em Z: 50 mm
Luz incidente: Porta para acoplamento de uma iluminação coaxial
Acessórios incluídos no fornecimento: acessórios de segurança para laser, discos distanciadores
Dimensões: CxLxA 333x218x277 mm
