Montagem em garfoMOFOD MkII

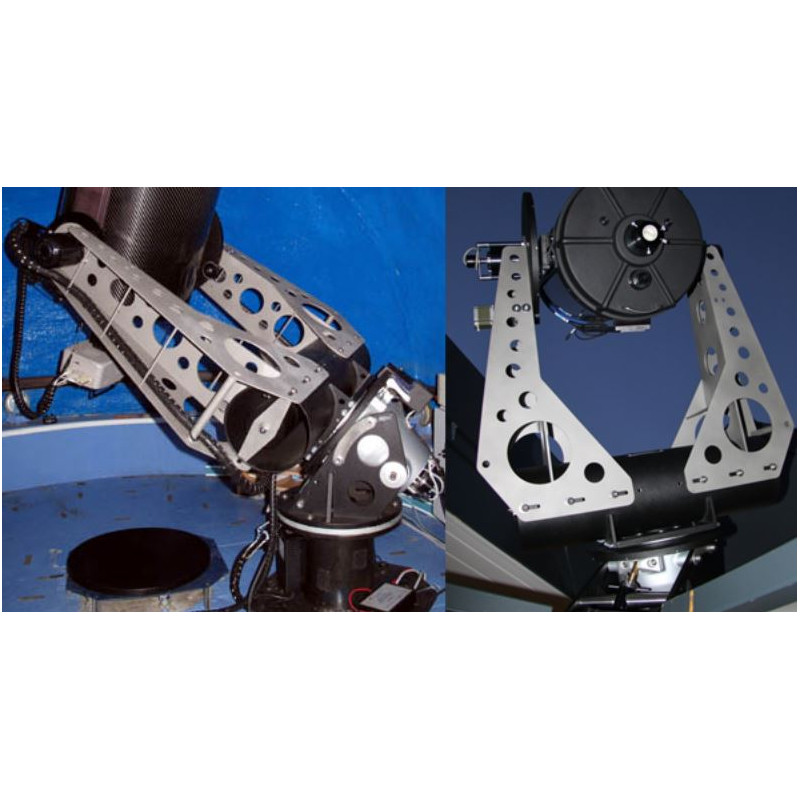

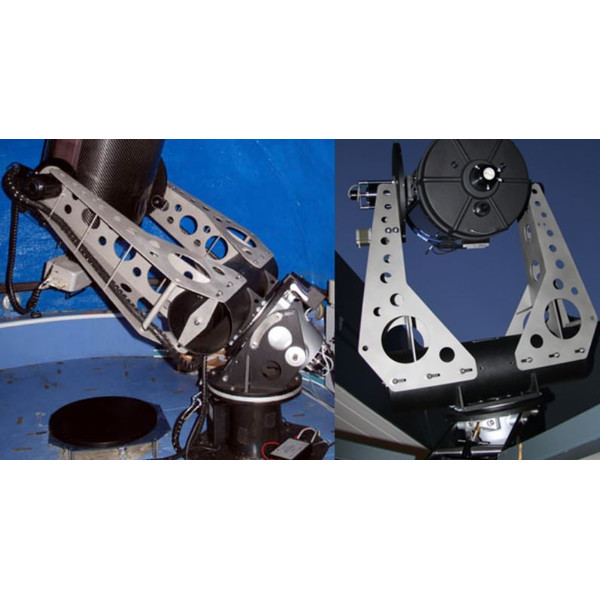

A montagem em garfo Gemini MOFOD MkII é a solução ideal para aplicações astronómicas exigentes (por exemplo, em observatórios públicos, escolares, associativos ou profissionais). O design modular da forquilha permite a troca do OTA, inserindo ou retirando os braços da forquilha. A montagem em forquilha MOFOD é a montagem para observatórios mais estável com controlo remoto. Faça parte da revolução Gemini Friction Fork!
- As montagens em garfo Gemini MOFOD MkII têm as seguintes vantagens em relação às montagens equatoriais alemãs:
- Não é necessário contrapeso - menor inércia, pode ser girado mais rapidamente.
- Não é necessário virar o meridiano - sem perda de tempo.
- Não é necessária recalibração do Guider ou rotação do campo.
- Não é possível bater no pilar - maior segurança no funcionamento remoto.
Desvantagem? As forquilhas não são tão flexíveis quanto as montagens equatoriais alemãs ao trocar o OTA. No entanto, o design modular da forquilha permite a troca do OTA simplesmente deslizando os braços da forquilha para fora ou para dentro. Qualquer telescópio compacto de 340 mm a 540 mm de largura pode ser usado com esta forquilha.

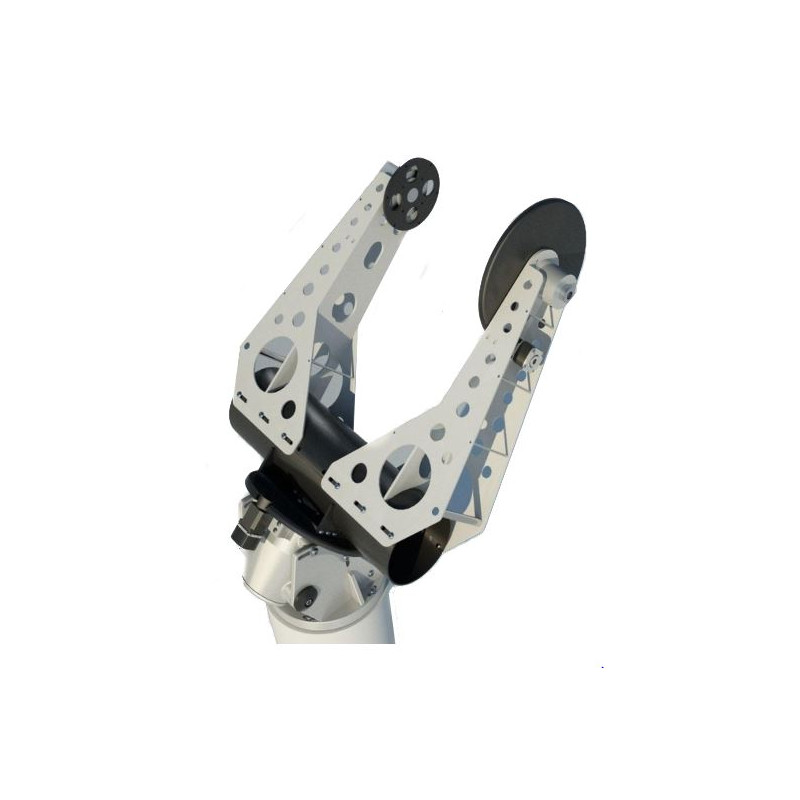

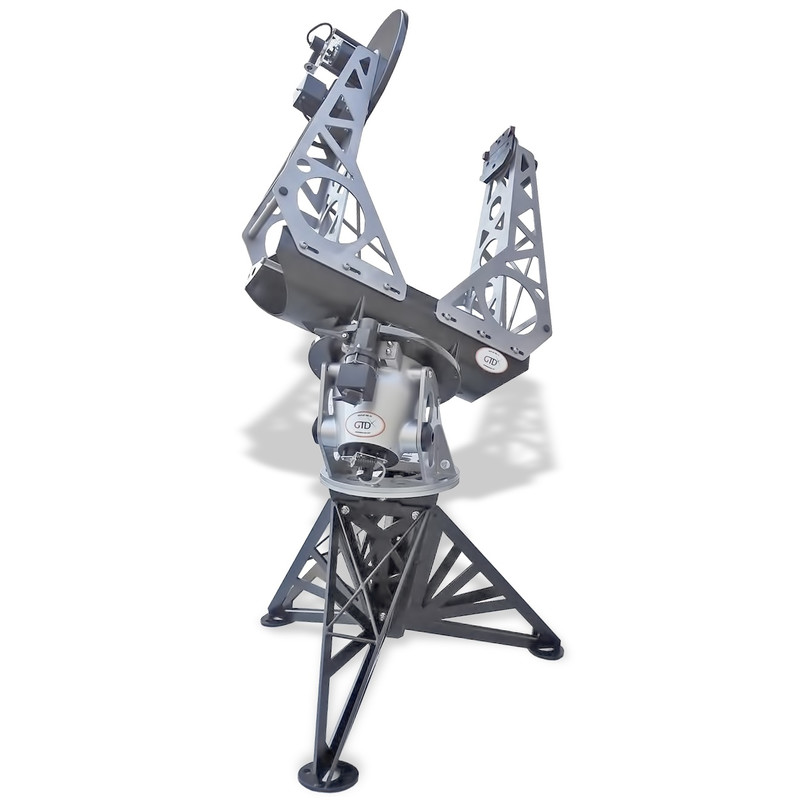

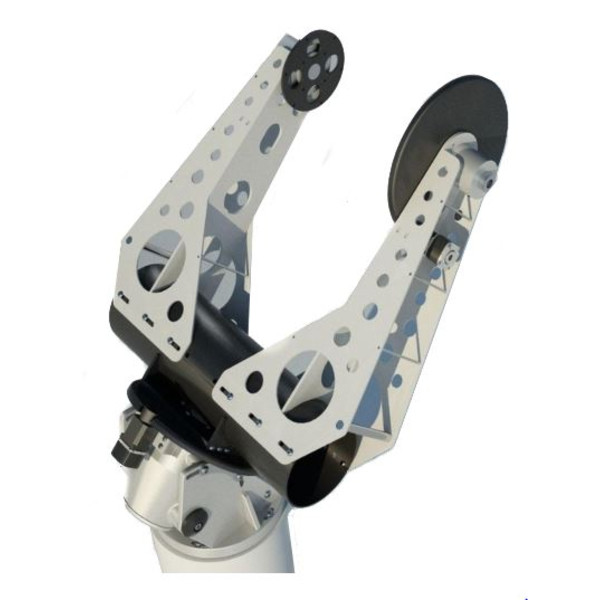

O que é o design Modular Fork (MoFoD)? A montagem em garfo MOFOD pode ser facilmente desmontada em 4 partes principais: a base RA, o braço horizontal (tubo) e os dois braços da garfo. A ortogonalidade do eixo principal é ajustável, o que garante uma precisão máxima de alinhamento. Duas pessoas podem montar o equipamento em apenas uma hora com um simples conjunto de chaves hexagonais.
Dados técnicos: A montagem assenta numa cabeça RA robusta, que se encontra numa peça fundida de alumínio e suporta dois rolamentos de rolos cónicos grandes. O diâmetro superior (maior) é de 140 mm. Para o acionamento da montagem, optámos por acionamentos por roda de fricção, uma vez que estes apresentam valores de PE muito baixos e funcionam de forma extremamente fiável. Não existe a folga que ocorre em grandes engrenagens sem-fim ou a tendência para vibrações em caso de desequilíbrio. Além disso, as velocidades de rotação são muito rápidas com um baixo consumo de energia. Em ambos os eixos estão incorporados dispositivos de segurança que impedem danos no sistema de acionamento ou no OTA. Em caso de colisão, o sistema de acionamento pára os motores em 5 segundos.
Para garantir a precisão do alinhamento e a fiabilidade no funcionamento remoto, estão montados encoders de alta resolução em cada eixo. Os encoders possuem um ponto de referência absoluto que permite recuperar a posição inicial após uma falha de energia ou uma falha do software de controlo. Os motores de passo têm uma resolução de 0,1″.
O peso deslizante opcional de 1 kg no interior do braço horizontal da forquilha permite o ajuste fino da taragem do OTA para um funcionamento ideal. O ajuste grosso é obtido deslocando ambos os braços da forquilha com o OTA na direção correspondente.
Especificações:
- Materiais: aço galvanizado, revestido a pó (base), alumínio fundido, alumínio 6082 (caixa RA e eixo), aço inoxidável (braços da forquilha), rolamentos de rolos cónicos, motores de passo, codificadores óticos de alta resolução.
- PE: aprox. 5" ptv em 30 minutos
- Peso: base RA aprox. 55 kg, braço horizontal aprox. 13 kg, braços da forquilha com acionamento aprox. 27 kg.
- Carga útil: 70 kg
- Interface de pier: circular D360 mm

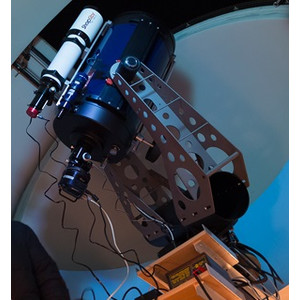

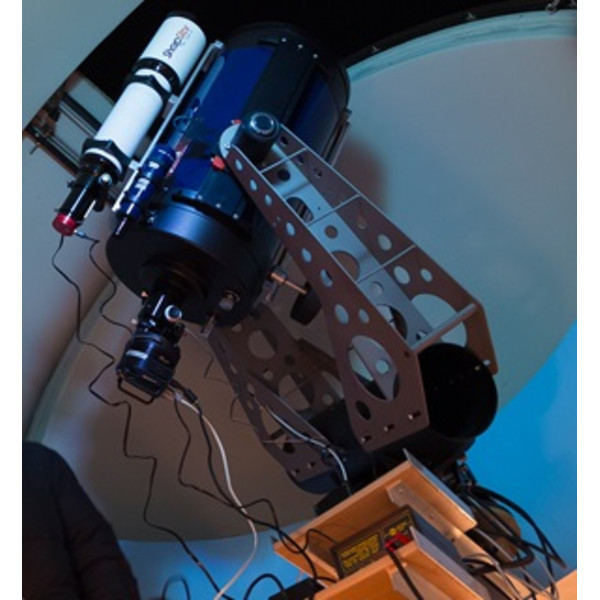

- OTAs suportados: Telescópios com 25 cm a 45 cm de diâmetro óptico. Em alternativa, podem ser montados vários instrumentos mais pequenos. O telescópio típico para uma montagem em garfo é um telescópio Cassegrain (RC, DK, SC, MC) ou um Newton rápido. Para a extremidade ocular do OTA, o garfo possui uma área de rotação de 600 mm.
- Conexão OTA: 3" Losmandy prisma clamp (400 mm prisma rails sob encomenda) ou uma placa plana para fixação de anéis de tubo.
- O preço inclui o controlador Pulsar ASCOM GoTo.
