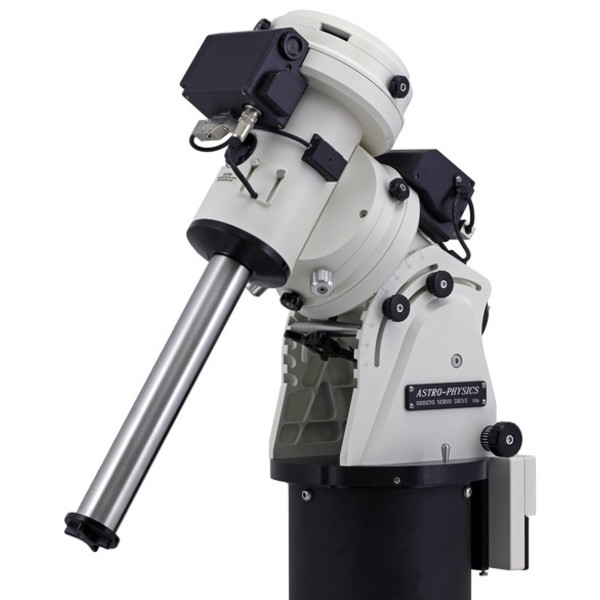

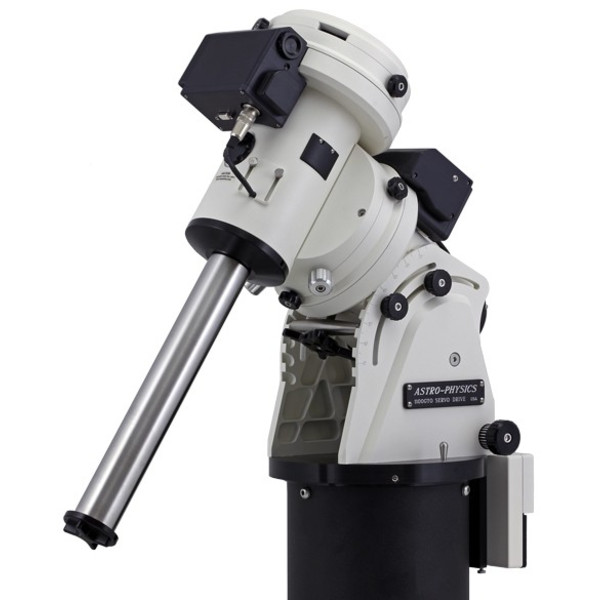

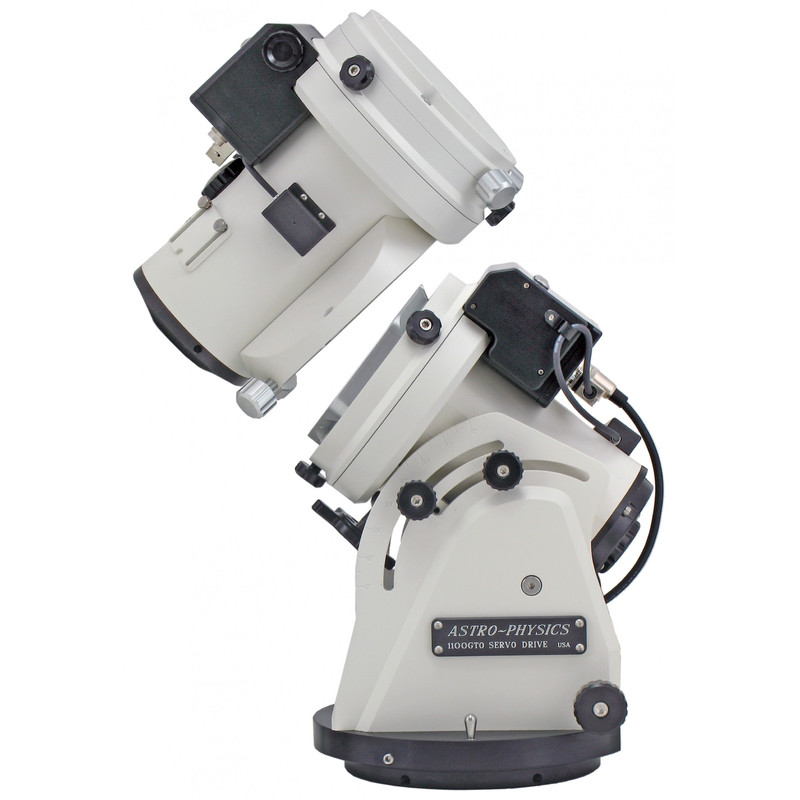

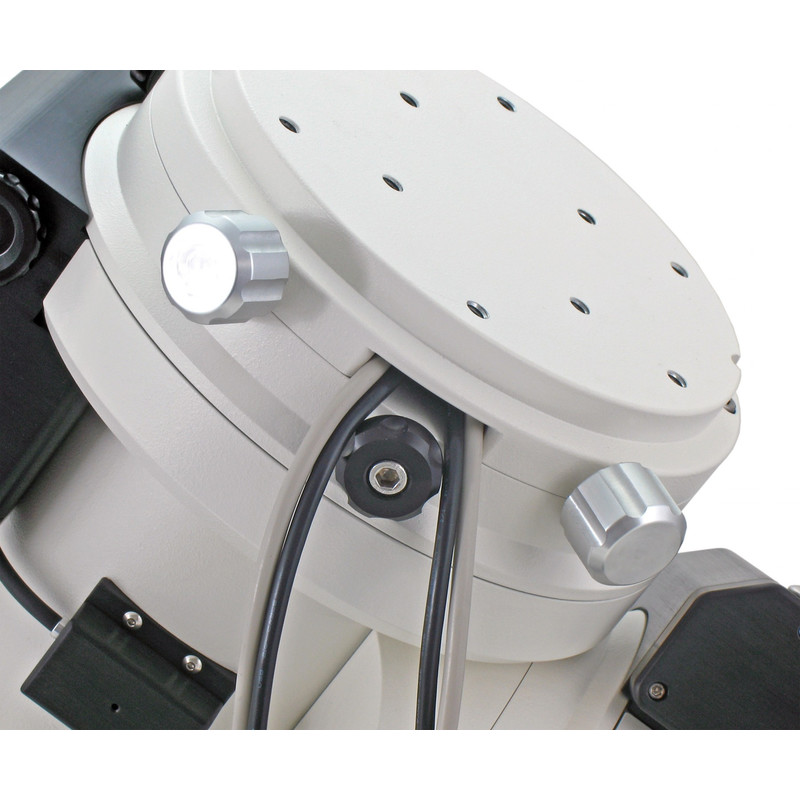

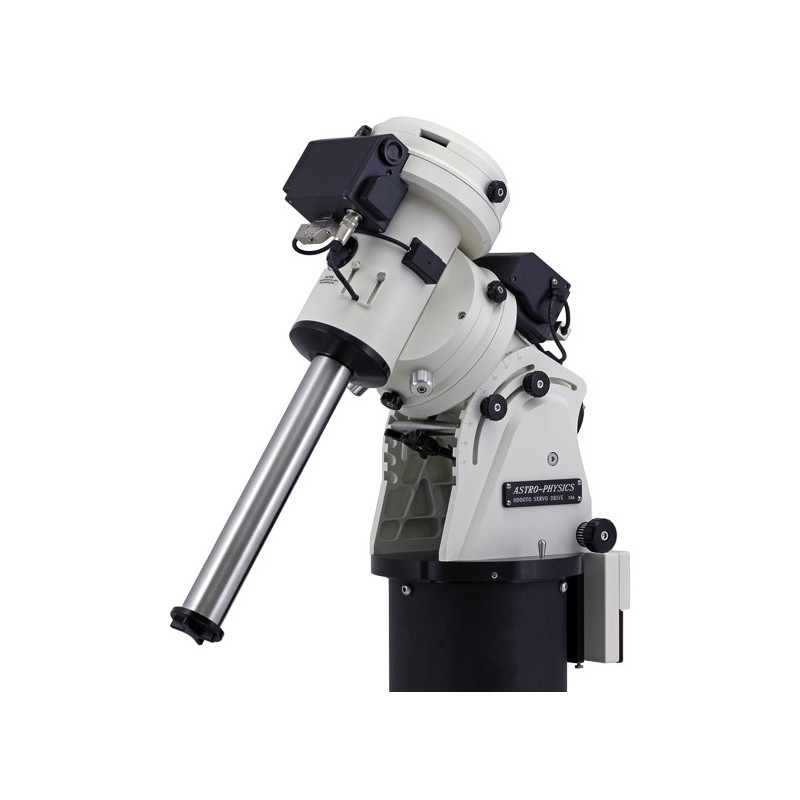

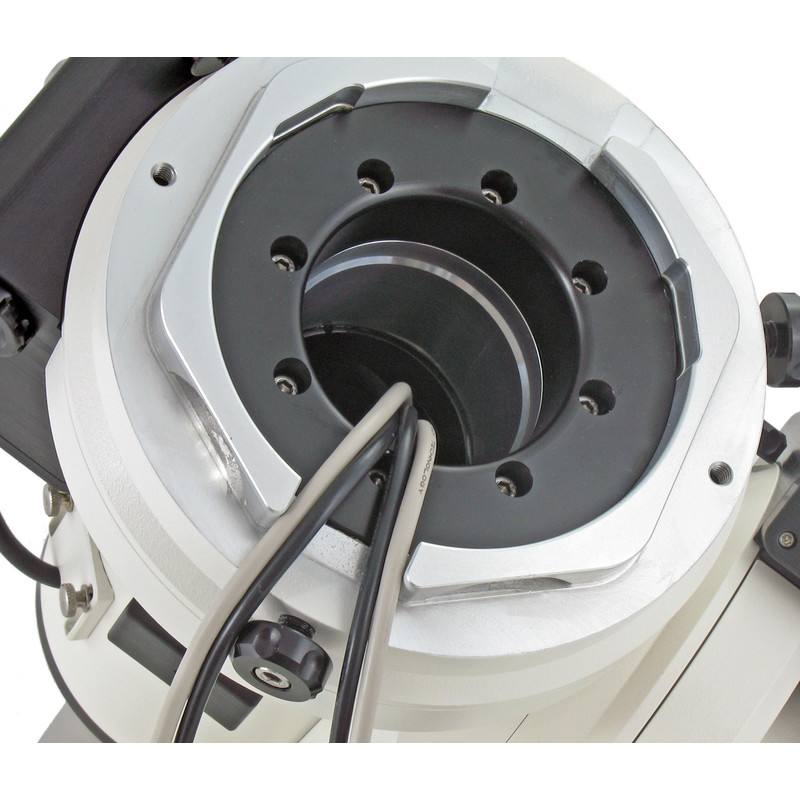

Montagem com caixa de controlo GTO-CP4, novas caixas de engrenagens motorizadas com compensação automática e passagem central do cabo através do eixo polar
A Astro Physics reformulou e redesenhou radicalmente a tecnologia de acionamento das montagens. Assim, todas as montagens Astro Physics utilizam caixas de engrenagens motorizadas com compensação automática, tanto no eixo RA como no eixo DE. Estas oferecem grandes vantagens tanto para a astrofotografia como para a observação visual.
A unidade completa, composta por servomotor e parafuso sem-fim, é pressionada contra a roda sem-fim por meio de uma mola. Desta forma, é sempre alcançado um engate ideal em todas as posições do telescópio, bem como em todas as temperaturas de funcionamento e nas alterações de distância entre o parafuso sem-fim e a roda sem-fim resultantes. O ajuste entre o parafuso sem-fim e a roda sem-fim com parafusos de tração e pressão, muitas vezes difícil para utilizadores inexperientes, é assim eliminado.
Os problemas de folga (jogo de reversão) também são, em grande parte, coisa do passado. Ao ajustar com parafusos de tração/pressão, o problema era sempre encontrar o ajuste ideal. Se a distância entre o sem-fim e a roda sem-fim for muito grande, a folga de reversão é muito alta; se a distância for muito pequena, existe o risco de bloqueio do acionamento, por exemplo, em caso de variações de temperatura. Graças à nova construção, o sem-fim e a roda sem-fim estão sempre em engate ideal.
Para evitar danos nos acionamentos durante o transporte, o bloco completo do motor/parafuso sem-fim pode ser totalmente desacoplado através de uma pequena alavanca e facilmente acoplado novamente após o transporte.
Mesmo após anos - e mesmo com uso muito intensivo - o sem-fim do acionamento pressiona-se sempre de forma ideal na roda sem-fim, mesmo com desgaste do material. Além disso, são utilizadas novas ligas de aço com desgaste extremamente baixo para a produção dos sem-fins - o que não é irrelevante para observações automatizadas, onde o telescópio é frequentemente girado para frente e para trás em altas velocidades no modo GoTo.
A precisão de rotação (PE - erro periódico) de CADA parafuso sem-fim é medida com o software PemPro antes da entrega da montagem e a compensação resultante é armazenada na caixa de controlo CPC, para que a função PEC (compensação de erro periódico) esteja imediatamente disponível para si como observador. 90% do erro de rotação é compensado - o que não é insignificante para observações fotográficas com tempos de exposição mais curtos SEM orientação.
Incluído no volume de fornecimento da montagem GTO-1100:

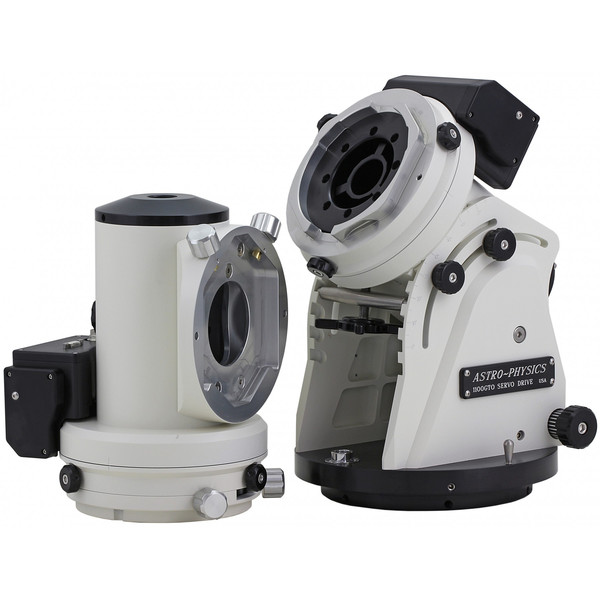

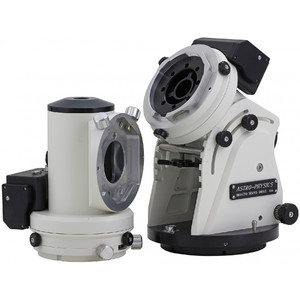

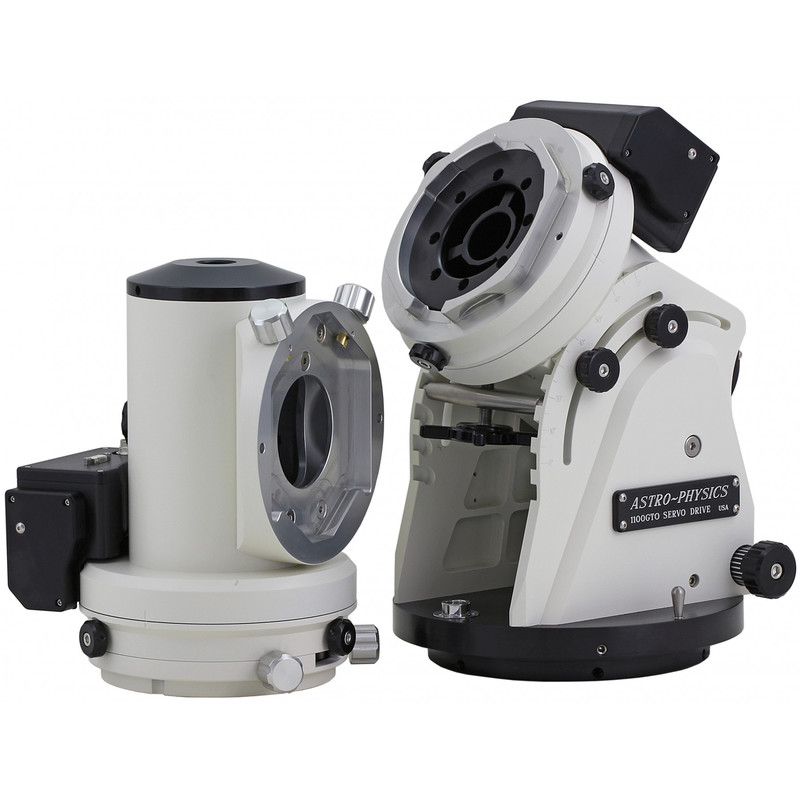

- Bloco polar com cruz de eixos RA/DE
- Servomotores GTO Caixa de controlo
- Adaptador da caixa de controlo
- Barra de contrapeso em aço inoxidável, comprimento 356 mm e 47,6 mm de diâmetro com parafuso de segurança
- Cabo RA/DE em Y para ligar a caixa de controlo GTO aos motores de acionamento
- Conjunto de cabos de alimentação para GTOCP4, inclui cabo de 1,8 m com conector PowerPole, cabo de 45 cm com ficha para isqueiro e cabo de 45 cm com terminal de anel (funcionamento com fonte de alimentação)
- Cabo de extensão serial de 4,5 m
- Conjunto de parafusos de rosca 1/4-20 polegadas
- Conjunto de chaves Allen
- CD com software PEMPro v2 e software PulseGuide de Ray Gralak, Sirius Imaging, e manual de instruções em PDF para GTO-1100 e teclado GTO
- Manual de instruções: GTO-1100G e GTOCP4 Servo Motor Drive System
