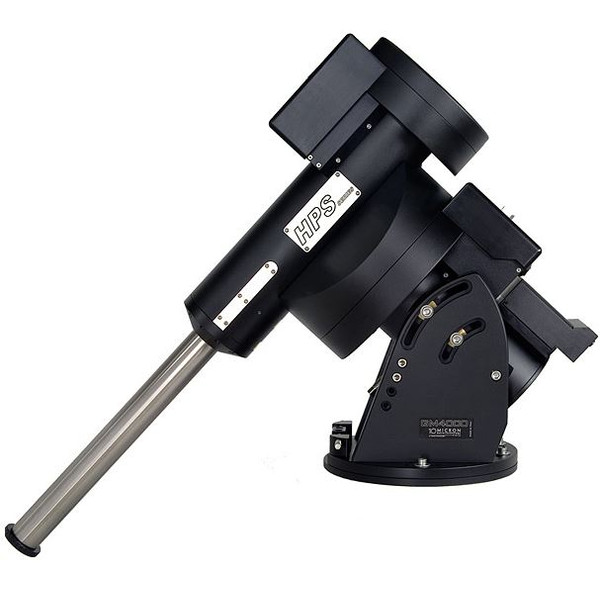

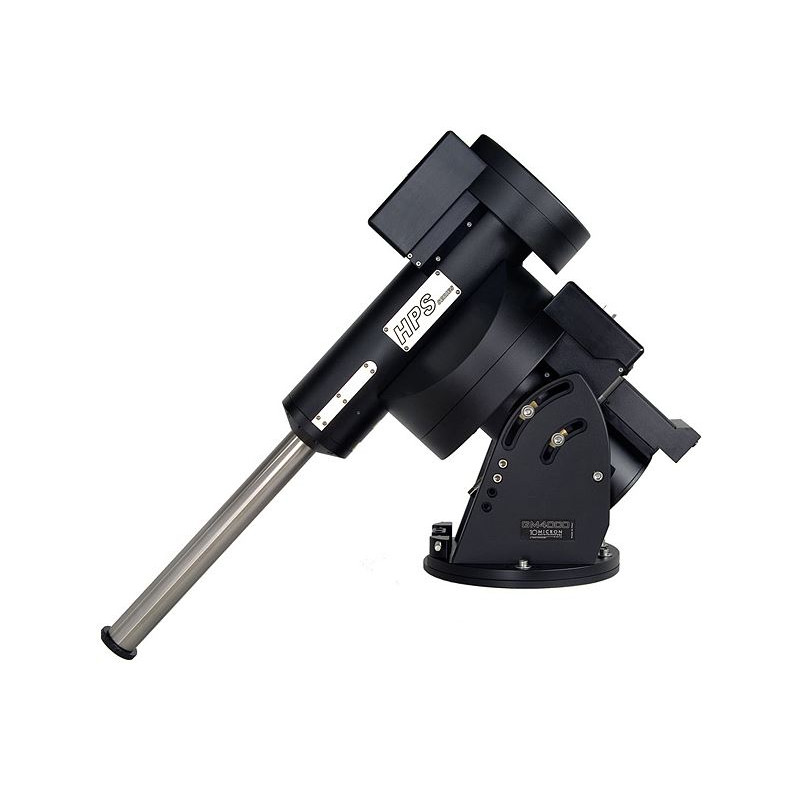

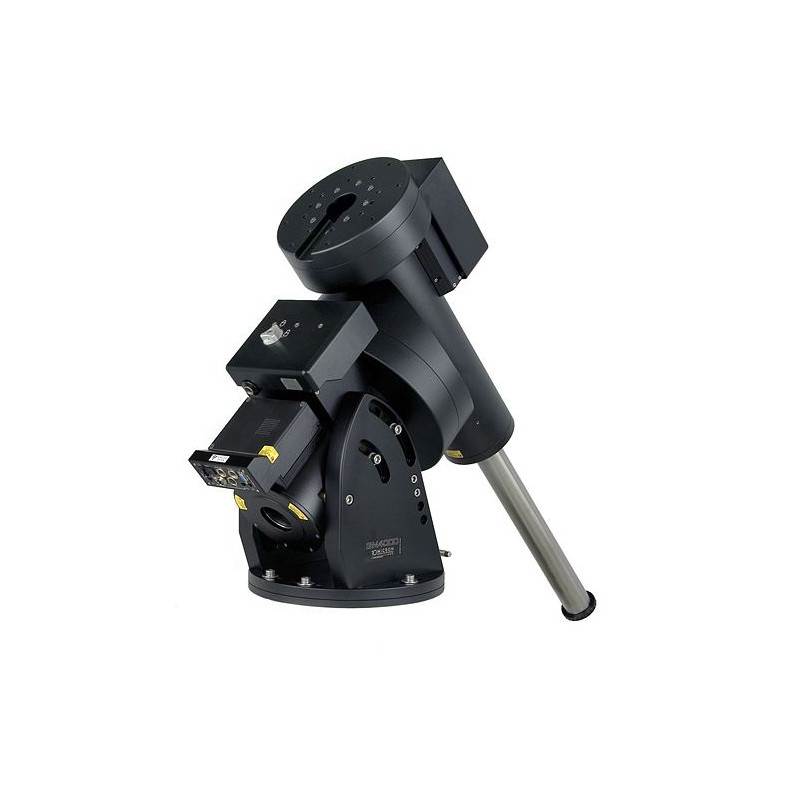

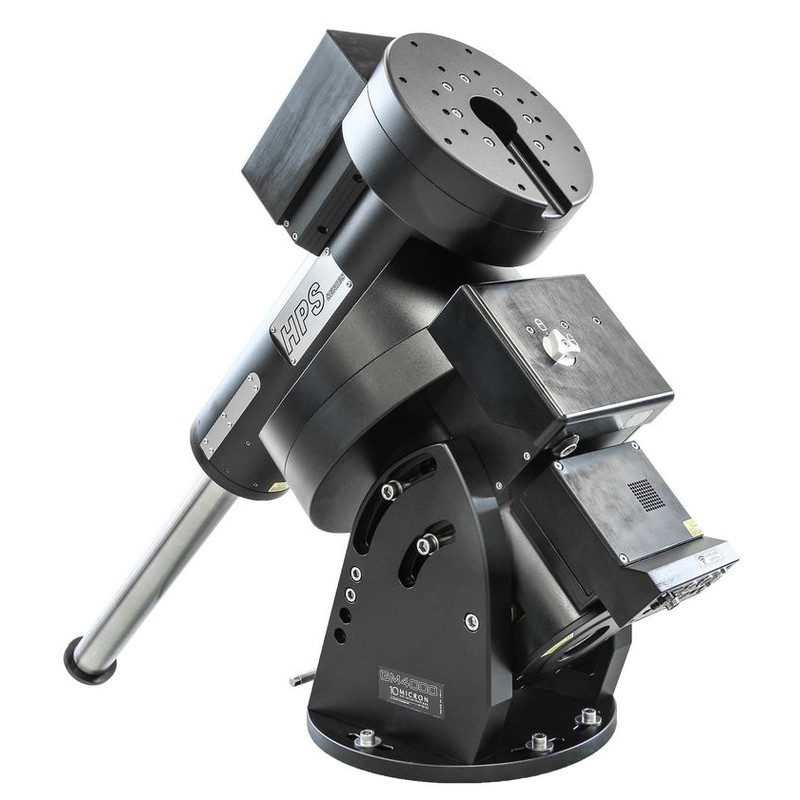

HPS significa Alta Precisão e Velocidade e a montagem HPS é um desenvolvimento da conhecida GM 4000 QCI da 10micron com a mesma mecânica comprovada, mas com codificadores de alta precisão. O futuro começa com a tecnologia HPS. A GM 4000 HPS atinge uma velocidade de rastreamento e posicionamento de satélite de 10 graus/segundo com uma precisão de posicionamento média < 20" e uma precisão de rastreamento de aprox. 1"/15min (pico a pico).
A nova GM 4000 HPS dispõe adicionalmente de encoders absolutos de alta precisão em ambos os eixos, o que abre possibilidades totalmente novas. A montagem nunca perde a orientação, mesmo que os eixos sejam ajustados manualmente. Mesmo após uma falha de energia, não é necessário um novo alinhamento. Em operação móvel, a montagem é mais rápida e fácil de instalar e alinhar do que qualquer montagem paralática convencional. A figura ao lado mostra uma comparação direta de tamanho entre o GM 2000 HPS e o GM 4000 HPS, que pode ser ampliada clicando nela.
- Carga máxima: 150 kg de peso puro do instrumento (contra-pêsos devem ser adicionados na quantidade necessária)
- Carga ideal: 125 kg de peso do instrumento (contrapesos devem ser adicionados na quantidade necessária)
Esta versão da montagem está adicionalmente equipada com o pacote ColdTemp para temperaturas até -30°C.
- Lubrificantes especiais para rolamentos e engrenagens, funcionais até -60°C
- Rolamentos de eixo pré-carregados com suspensão especial em todos os eixos e veios para equalização da temperatura
- PC Linux integrado num design resistente ao frio, especificado pelo fabricante até -40°C
- Cabo flexível de silicone no interior da montagem, colocado como um único cabo, com liga de cobre resistente ao frio e revestimento de silicone altamente elástico e à prova de rutura (tecnologia testada na Antárctida)
- Codificador absoluto com pré-carga de rolamento, concebido para temperaturas contínuas até -40°C
- Teste de longa duração de vários dias numa câmara fria
A adaptação WiFi não está disponível em conjunto com o pacote ColdTemp!

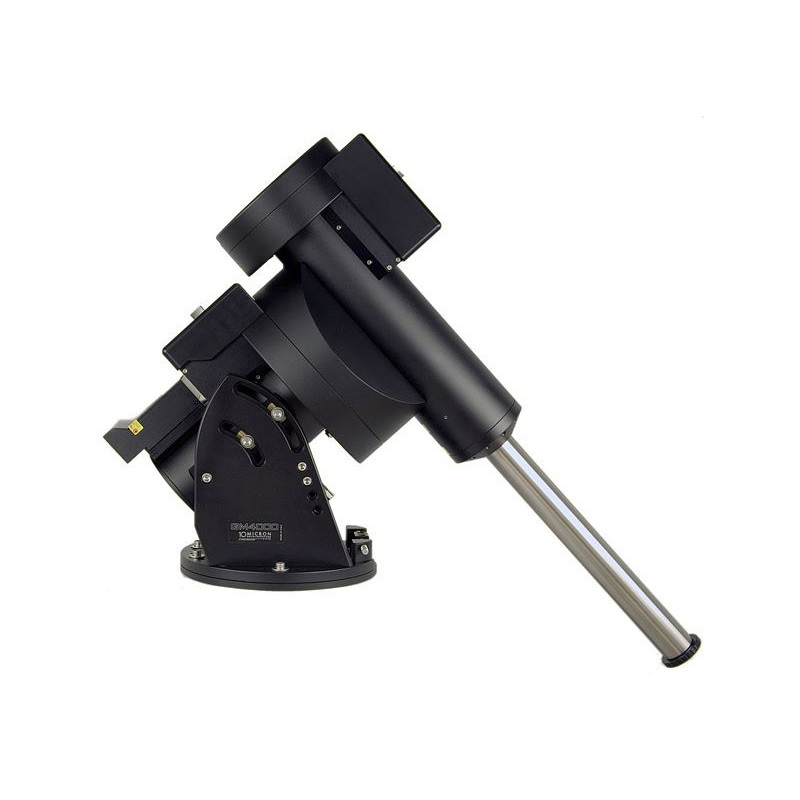

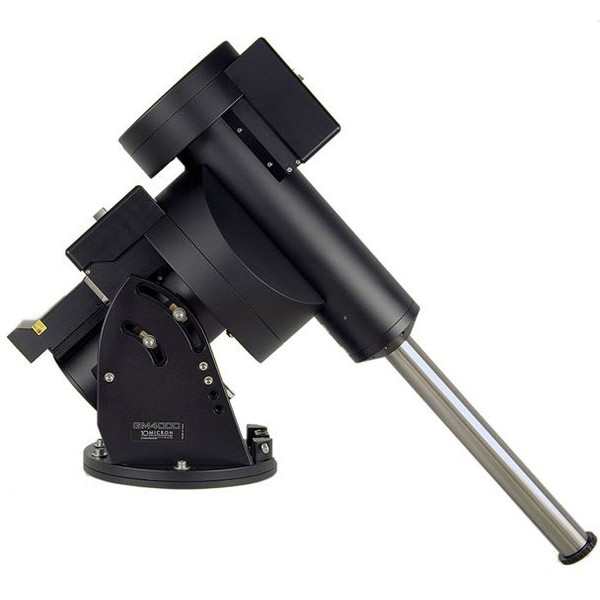

A 10 Micron fabrica montagens do mais alto nível. As montagens GM 4000 QCI/HPS da 10 Micron são montagens robóticas GoTo pesadas com uma capacidade de carga máxima (carga do instrumento) de 150 kg.
A GM 4000QCI/HPS é uma montagem de alta qualidade para o observatório definitivo.
A montagem está disponível em versão móvel ou fixa. Na versão móvel, o centro de gravidade comum do instrumento e dos contrapesos está deslocado cerca de 10 cm para fora do centro da coluna/tripé, tal como é habitual nas montagens alemãs.
Na versão fixa, o ponto de intersecção dos eixos está deslocado mais 150 mm do centro. Desta forma, uma das maiores desvantagens da montagem alemã é elegantemente contornada. O princípio de construção corresponde a uma montagem com coluna articulada! A área de rotação para a instrumentação é enormemente aumentada, de modo que não são necessárias paragens forçadas durante a passagem do meridiano!
Devido à sua facilidade de transporte, por exemplo, para fins de exposição, a coluna do telescópio é oca. Na montagem final, a coluna é normalmente preenchida com punções de aço diretamente no local e pesa até 750 kg, dependendo da altura da coluna, de modo que o centro de gravidade volta para o meio.
As vantagens em resumo:
Mecânica
- sem acumulação de pequenas peças aparafusadas, mas sim peças fresadas de grandes dimensões em duralumínio maciço, o que proporciona a máxima rigidez à torção e baixa vibração
- Tecnologia de acionamento sem deslizamento para máxima precisão no posicionamento e rastreamento
- Precisão de apontamento: <120 segundos de arco
- Precisão de rastreamento: +/- 3" - sem autoguiamento adicional - Velocidade de rotação: 5°/seg - adequada para rastreamento de satélites
- Opcionalmente com ponto de intersecção dos eixos centrado ou deslocado até 40 cm para norte, para o maior raio de rotação possível
- Passagem central do cabo através da montagem
- Sem vibrações de ressonância devido a oscilações de alta frequência, pois não há acionamento direto
- Calor residual extremamente baixo em comparação com um acionamento direto, evitando assim o "seeing" da montagem
Eletrónica
- Inteligente! Um processador AMD funciona com um sofisticado firmware LINUX e permite, em funcionamento autónomo, funções para as quais é necessário ligar um PC noutras montagens (por exemplo, modelação T-Point integrada, Comet Tracking)
- Operação opcional em modo autônomo (com controle de mão) ou por PC
- Totalmente compatível com rede, interface LAN integrada, controlável via Internet
- Operação robótica totalmente pré-programável graças a limites de rotação, sensores de homing e interruptor liga/desliga controlável remotamente
- Entrada separada para autoguia
- Módulo GPS conectável
- Não é necessário um armário de controlo - todo o controlo do computador está alojado numa pequena caixa no eixo RA.
- Atualizações de software e banco de dados através de atualização de firmware pela Internet
- Ligações de cabos aparafusadas
- Consumo de energia 24 V/5 A máx.
A enorme capacidade de carga e a elevada precisão de rastreamento e posicionamento, que normalmente só se encontra em montagens profissionais, tornam esta montagem numa base astronómica ideal, independentemente da ótica que se pretenda adquirir posteriormente.
Conteúdo da embalagem:
- Montagem GM 4000 QCI ou HPS
- Caixa de controlo
- Controlo manual e todos os cabos
- Barra de contrapeso.
O GM 4000 QCI/HPS é uma das montagens mais estáveis produzidas em série. Finalmente, existe uma montagem acessível com capacidade de carga de 150 kg, eletrónica de última geração e alta eficiência energética sem desperdício de calor! O GM 4000 QCI/HPS cumpre os requisitos profissionais - com uma relação preço-desempenho ideal de aproximadamente 127,- euros por quilograma de carga útil! A montagem GM 4000 QCI está disponível em duas versões - primeiro, como montagem "móvel" com o centro de gravidade deslocado 10 cm para sul; segundo, como montagem permanente em observatórios com o centro de gravidade deslocado mais 15 cm para fora do centro. Desta forma, a limitação frequentemente citada do design alemão é transformada numa vantagem. O GM 4000 ST pode ser operado sob a forma de uma montagem em coluna articulada - mesmo uma rotação até 30° acima do meridiano é facilmente possível com uma abertura de 60 cm. Com aberturas mais pequenas, é possível evitar completamente a inclinação da montagem - uma vantagem importante para todas as facas de medição robótica, bem como para a astrofotografia. A GM 4000 QCI é uma das poucas montagens no mercado em que pode passar qualquer número de cabos diretamente através do eixo polar para o telescópio (ou lateralmente para o eixo DE). Por exemplo, já não existe o perigo de os cabos ficarem emaranhados ou serem arrancados quando se utilizam acessórios no lado da ocular que requerem ligações de cabos eléctricos (câmara CCD, focador com motor de passo).
Para além de um grande número de universidades e observatórios, estes argumentos convenceram também os seguintes clientes:
- DLR Berlim: Comunicação por satélite, posicionamento extremo e requisitos de rastreio Instituto de Investigação Planetária, Deserto de Atacama,
- Chile: Observação paralela contínua do campo estelar COROT,
- Instituto Alfred Wegener: Investigação meteorológica no Pólo Sul, a -80 graus Celsius e em Spitsbergen
A série HPS: Precisão real para o seu futuro em astronomia Fotografia não guiada, seguimento de satélites, espetroscopia de alta precisão Procura de exoplanetas - mesmo com equipamento móvel!
GM 1000 HPS: ~ 25kg de capacidade de carga útil
GM 2000 HPS: ~ 50kg de capacidade de carga útil
GM 3000 HPS: ~ 100kg de capacidade de carga útil
GM 4000 HPS: ~ 150kg de capacidade de carga útil
MECÂNICA
- Transmissão de parafuso helicoidal de alta precisão e autobloqueio com embraiagens deslizantes clássicas
- Servomotores CC de alta potência - sem paragem do motor em caso de descompensação
- GM 1000 HPS com codificadores ultraportáteis de alta precisão para funcionamento autónomo móvel
- Cablagem interna - sem cabos de motor externos
ELETRÓNICA
- Codificadores absolutos nos eixos RA e DEC com mais de 10 milhões de incrementos (interpolados), totalmente encapsulados e calibrados

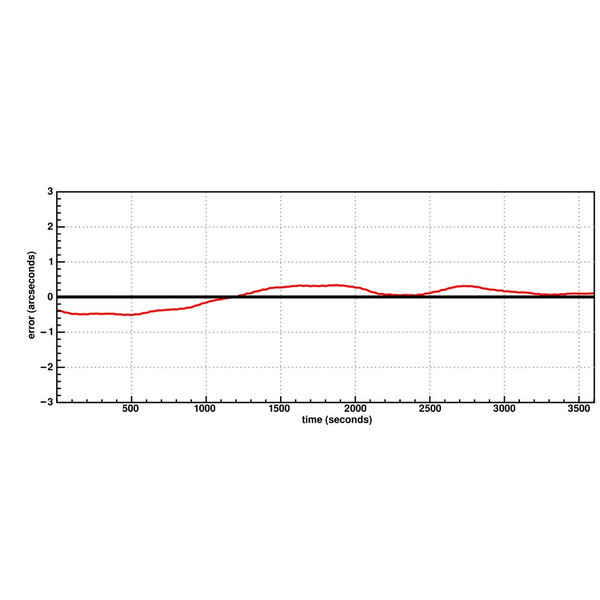

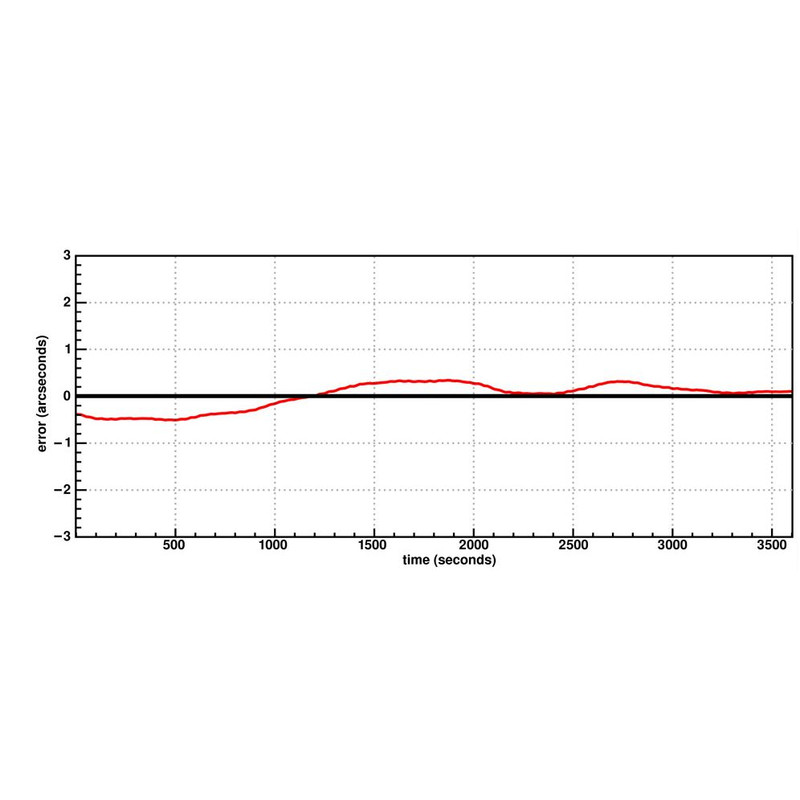

- Precisão de seguimento até 0,5" RMS - para longas exposições sem guia!
- Velocidade de seguimento do satélite até 20 graus por segundo!
- Consumo de energia extremamente baixo, caixa eletrónica pequena (20x15x8cm)
- Após cada utilização, a eletrónica (caixa e comando manual) pode ser facilmente removida. Isto evita danos devido ao desgaste prematuro e à humidade.
FIRMWARE
- Correção totalmente automática da refração atmosférica - a única forma de obter exposições longas perfeitas sem guia
- Firmware V 2 intuitivo e controlador QSI, com sistema informático com base em Linux, incluindo microprocessador AMD.
- GoTo de precisão - graças ao método de alinhamento multiestrelas e aos modelos de orientação. As órbitas de satélites e cometas podem ser importadas de diretórios da Web. Programabilidade individual de múltiplas sessões de observação.
- Firmware muito bem documentado, manuais em alemão e inglês
- Funcionamento autónomo sem software de planetário, funcionamento autónomo com controlador manual
- Com opções de ligação (LAN, RS) para controlo remoto através de qualquer programa planetário comum
- Equilíbrio eletrónico - sem abrir os eixos (o modelo de orientação é mantido)
- Alinhamento polar de precisão, rápido e extremamente exato graças a procedimentos de alinhamento de software de última geração
INTERFACES
- RS232, Ethernet, Wi-Fi (WLAN)
- Ligações para: GPS, auto-orientação, teclado, montagem, AUX e interruptor remoto.
- Software para PC: Teclado virtual, ferramenta de sincronização do relógio, montagem múltipla, controlador ASCOM
Atualização: caixa de controlo 10micron

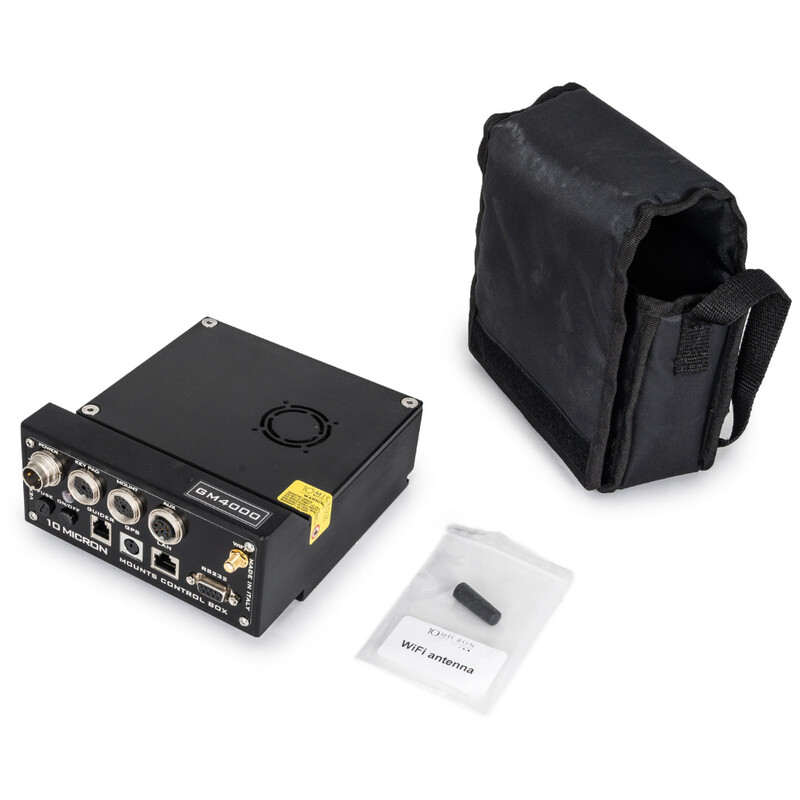

A 10Micron reviu o hardware da caixa de controlo eletrónico. Com efeito imediato, todas as montagens 10Micron serão fornecidas com a nova caixa de controlo versão 3 como padrão.
Novas caraterísticas importantes da caixa de controlo V3:
- Placa-mãe potente - Novo processador com base em AM Arms para maior desempenho e preparação para o futuro.
- Conectores industriais de alta qualidade - Todas as ligações de alimentação e de dados estão equipadas com conectores Binder de alta qualidade da Alemanha e oferecem uma melhor proteção contra a humidade, o pó e as influências ambientais.
- Conectividade melhorada - Uma ligação especial para uma antena WiFi externa optimiza a comunicação sem fios.
- Interfaces de dados optimizadas - Novas portas RJ para LAN, autoguider e GPS garantem uma transmissão de sinal fiável.
- Integração precisa do GPS - O módulo GPS é agora ligado através de uma interface PS2 (em vez de RJ) e tem um sinal PPS integrado para medição de tempo de alta precisão, ideal para localização por satélite.
- Tomada/ficha profissional para alimentação eléctrica - A ligação anterior foi substituída por uma ficha Binder de dois pinos para 24V DC. Um novo cabo para alimentação está incluído no âmbito da entrega.
- Interface AUX alargada - Ligação AUX de 6 pinos (DIN EN 61076-2-106) - melhora o obturador de interruptores remotos e o feedback ao ligar.

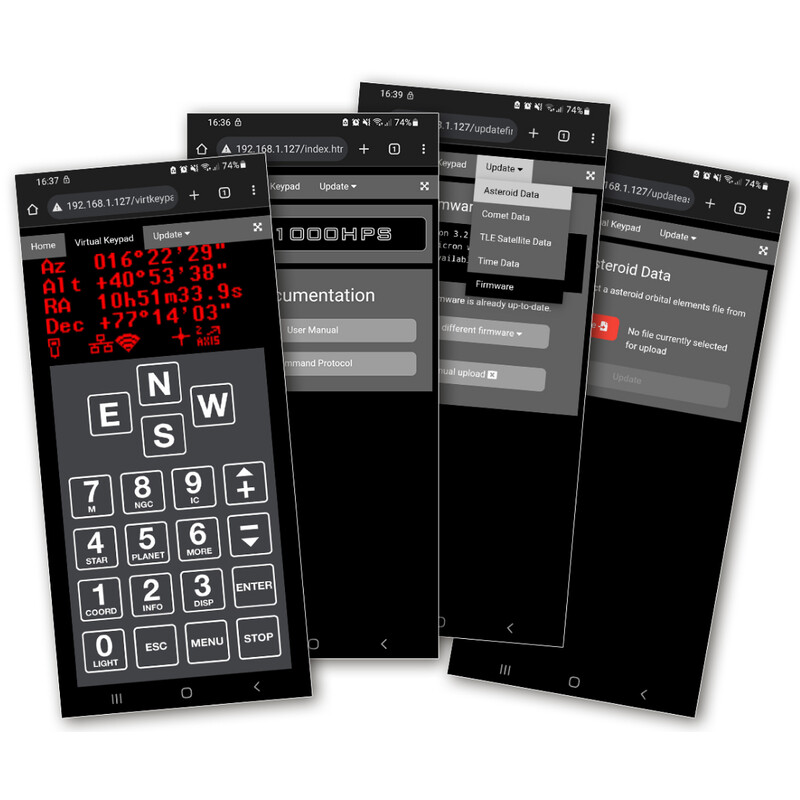

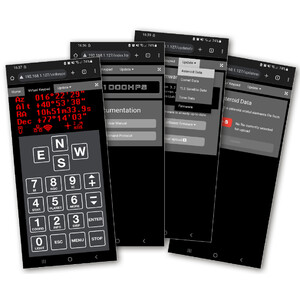

Nova interface web para todas as montagens 10Micron
A nova interface de controlo é acessível através de qualquer navegador web - sem qualquer software adicional. A montagem é apresentada na rede local diretamente sob o nome do seu dispositivo.
Funções da nova interface(a partir do firmware 3.0):
- Acesso direto ao manual do utilizador e ao registo de comandos
- Descarregamento de dados TLE, bem como de dados de cometas e asteróides
- Verificação automática do firmware e actualizações simples
- Caixa de controlo manual virtual com todas as funções do teclado físico
- Compatível com qualquer navegador e qualquer instrumento (PCs, computadores portáteis, tablets e smartphones) e todos os sistemas operativos
