Série SMZ-171
Com o novo microscópio estereoscópico SMZ171, a Motic apresenta um complemento à sua bem estabelecida série SMZ Stereo. Novos materiais para compatibilidade ESD e opções de iluminação LED otimizadas foram adicionados a esta série para criar uma plataforma de microscópios estereoscópicos versátil para uma ampla gama de aplicações biológicas e de materiais. O desempenho ótico do SMZ171 e os acessórios avançados tornam este instrumento o estereomicroscópio ideal para as exigências mais rigorosas em rotinas e investigação. Desde preparações biológicas e médicas até ao controlo de qualidade e inspeção industrial, o SMZ171 fornece imagens nítidas e sem distorções. O sistema ótico Greenough oferece uma ampla gama de zoom de 6,7:1, perfocalidade em todas as ampliações e um mecanismo de clique de 5 posições incorporado no zoom contínuo, permitindo a reprodução precisa das ampliações para facilitar a medição. A distância de trabalho de 110 mm na configuração padrão oferece espaço suficiente para qualquer observação e manuseio de amostras. A profundidade de campo aprimorada produz imagens tridimensionais uniformes e convincentes. Além disso, o SMZ171 pode ser facilmente convertido em uma estação de documentação completa através da conexão com uma das câmeras Moticam.
Especificações gerais
• Sistema ótico de acordo com Greenough
• Ótica acromática com tratamento antifúngico
• Tubo de observação binocular/trinocular de campo amplo 45º (divisão do feixe 0:100 tubo direito/tubo trinocular na posição fotográfica)
• Oculares de campo amplo para utilizadores de óculos, WF 10X/23 com ajuste de dioptria em ambos os tubos +/- 5dpt
• Distância ocular 48-75 mm
• Zoom 6,7:1; 5 pontos de paragem
• Ampliação padrão 7,5X-50X
• Distância de trabalho 110 mm
Detalhes:
Alcance do zoom
Com o SMZ-171, é mais fácil do que nunca passar de uma visão geral da amostra para detalhes minúsculos. A relação de zoom de 6,7:1 no SMZ171 oferece uma ampliação padrão de 7,5X-50X. Graças ao equipamento perfocal em toda a gama de zoom, não é necessário reajustar a posição do foco
durante o zoom. Para ampliar a gama de ampliação do modelo, está disponível uma seleção de lentes adicionais e oculares que aumentam a ampliação total do SMZ-171 de 2,25X a 200X.
Lentes adicionais
O equipamento padrão do SMZ-171 tem uma distância de trabalho de 110 mm, o que oferece espaço suficiente para o processamento de amostras com diferentes ampliações. O diâmetro máximo do campo (com a posição de zoom mais baixa e oculares 10X) é de 30,7 mm.
oculares
As oculares de campo amplo padrão WF10X/23 mm do SMZ-171 com grande distância pupilar permitem que usuários de óculos tenham acesso a todo o campo de visão. O ajuste individual das oculares em dioptrias de +/- 5 dpt é uma boa condição para o uso de placas graduadas. Além da ampliação padrão das oculares 10X, a série SMZ-171 também possui oculares com outras ampliações. Para fins de medição, está disponível uma série de placas de linha.
Imagem 3D
O SMZ171 da Motic baseia-se no sistema ótico de Greenough. Com os seus feixes de luz totalmente separados, o sistema provou a sua eficácia em 100 anos de microscópios. O SMZ-171 proporciona imagens 3D consideravelmente sem distorção e uma elevada resolução máxima de 460 Lp/mm (com lente adicional 2X).
A distância de trabalho
Na sua configuração padrão, o SMZ-171 oferece uma grande distância de trabalho de 110 mm, que pode ser facilmente aumentada para 301 mm (com lente auxiliar adicional de 0,3X). Para obter a ampliação total desejada, as ampliações da lente inferiores a 1X podem ser compensadas com o uso de
maiores ampliações oculares (até 20X).
Configuração modular
Além dos suportes básicos, o SMZ-171 também oferece componentes modulares para uma configuração personalizada de acordo com os requisitos da configuração do local de trabalho. Os suportes industriais com braço giratório para amostras grandes podem substituir os suportes simples de luz incidente e transmitida para melhorar significativamente a mobilidade do utilizador.
de forma decisiva. Todos estes tripés requerem um sistema de iluminação separado, adaptado às necessidades das amostras.
iluminação
A iluminação é parte integrante da utilização correta de um estereomicroscópio. A Motic oferece uma ampla gama de opções de iluminação que podem ser combinadas com a óptica SMZ-171. Um anel de luz pode ser necessário para obter uma imagem sem sombras, enquanto a visualização de uma estrutura de superfície requer iluminação direcionada através da combinação de uma fonte de luz fria com um condutor de luz.
Documentação digital
Uma configuração mais conveniente é proporcionada pela filosofia da Motic de digitalização simples de imagens. A combinação de um SMZ-171 com uma câmera digital da série Moticam proporciona excelentes imagens ao vivo. Todas as câmeras Motic possuem um software que transforma o SMZ-171 em uma estação de trabalho de análise e documentação. O trinocular SMZ-171 permite vários adaptadores de câmera, dependendo do tamanho do chip da câmera utilizada.
acessórios
Mesa deslizante: Uma mesa deslizante giratória em 360° para um movimento multidirecional suave da amostra.
Mesa x/y: Uma mesa x/y encaixável com área de deslocamento de 76 x 54 mm permite um movimento bidirecional preciso.
Polarizador, analisador: Para analisar a birrefringência de materiais transparentes, é necessária uma configuração de polarização.
Inserção de campo escuro: A íris permite alterar a abertura da iluminação de acordo com a abertura numérica (NA) da lente utilizada.

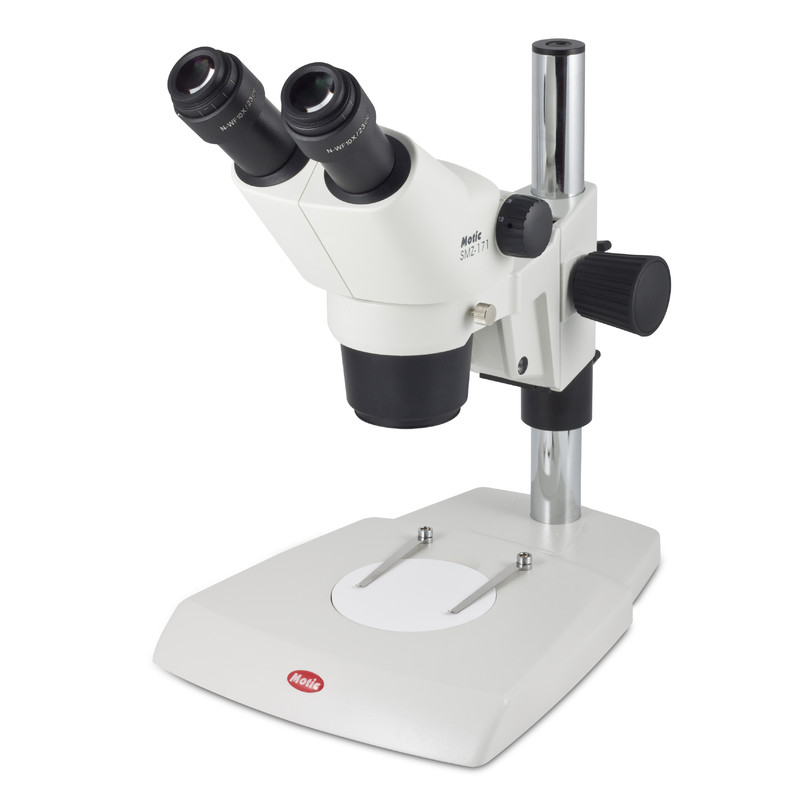

SZM171-BP
Especificação
- Microscópio estéreo zoom, tipo Greenough
- Tubo binocular, ângulo de visão de 45º, giratório em 360º
- Oculares de campo amplo N-WF10X/23 mm
- Fator de zoom 6,7:1, distância de trabalho 110 mm
- Ampliação: 7,5X - 50X
- Tripé com base larga (sem iluminação) e
- suporte para cabeça
- Mecanismo de ajuste rápido, ajustável
- Inserção de mesa em preto/branco, protecção contra o pó
