O GMZ 171
O GM171 é um microscópio stéreo sofisticado para as necessidades de joalheiros e todos os utilizadores envolvidos na análise de pedras preciosas. A ampliação visual necessária é obtida através da óptica do microscópio stéreo SMZ171, disponível na versão binocular ou com saída fotográfica para documentação digital. A zoom de 1:6,7 proporciona, no equipamento ótico padrão, uma ampliação total de 50 vezes com uma resolução de 240 pares de linhas por mm. As lentes adicionais aumentam esta ampliação para 480 lp/mm. A distância de trabalho de 110 mm garante uma ampla distância de trabalho. O campo de visão de 23 mm permite uma visão geral rápida. A manipulação e o posicionamento preciso da amostra requerem suportes especiais para amostras. Oculares opcionais mantêm a distância de trabalho, mas aumentam a ampliação total. O tripé oferece iluminação de campo claro/campo escuro de 30 W em luz transmitida. Na luz incidente, é utilizado um tubo fluorescente de 7 W num pescoço de cisne flexível. A base do microscópio pode ser inclinada (0° a 45°) para permitir um trabalho sem fadiga graças a uma posição de assento ergonómica. O comando Z é ajustável individualmente, permitindo uma focagem precisa e sensível, mesmo com ampliações elevadas. O GM171 é um instrumento avançado para gemologia e satisfaz os mais diversos requisitos desta área de aplicação.
Configuração ergonómica para uma funcionalidade ideal

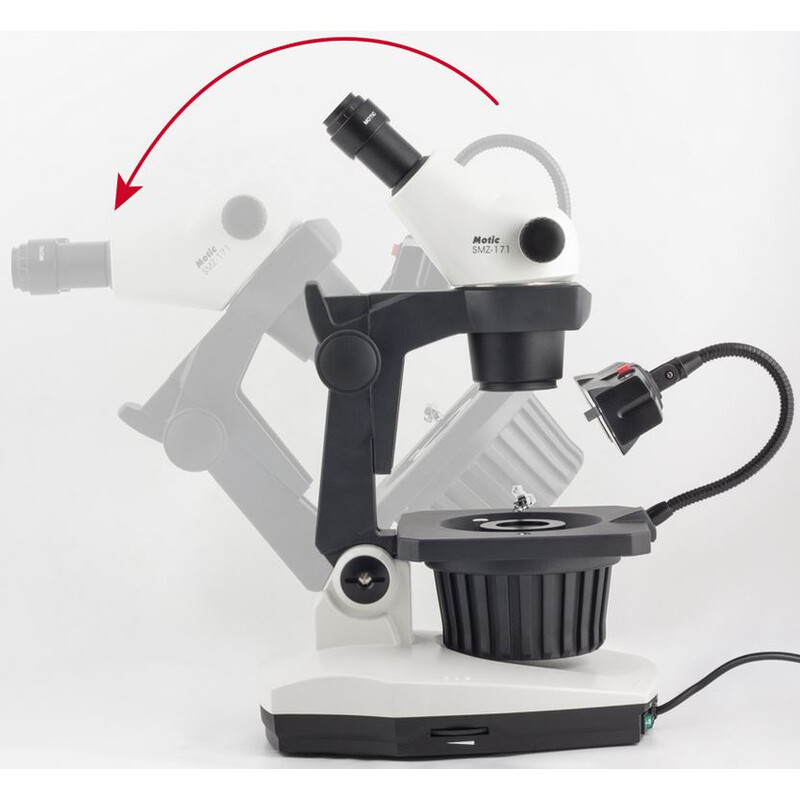

A mecânica do GM171 baseia-se na funcionalidade e na ergonomia. Elegante e robusto ao mesmo tempo, este microscópio é ideal para uso diário. Graças ao ângulo de visão variável, o GM171 permite trabalhar sem fadiga. A ótica pode ser inclinada para uma posição individual (0° = vertical, até 45° de visão inclinada), a base do tripé é giratória em 360° para permitir o acesso a um segundo observador. A distância ocular é ajustável de 52 a 75 mm, a compensação de dioptrias em ambos os oculares oferece a melhor compensação de defeitos visuais individuais e uma utilização perfeita de placas de linha.
Ótica melhorada para uma melhor qualidade

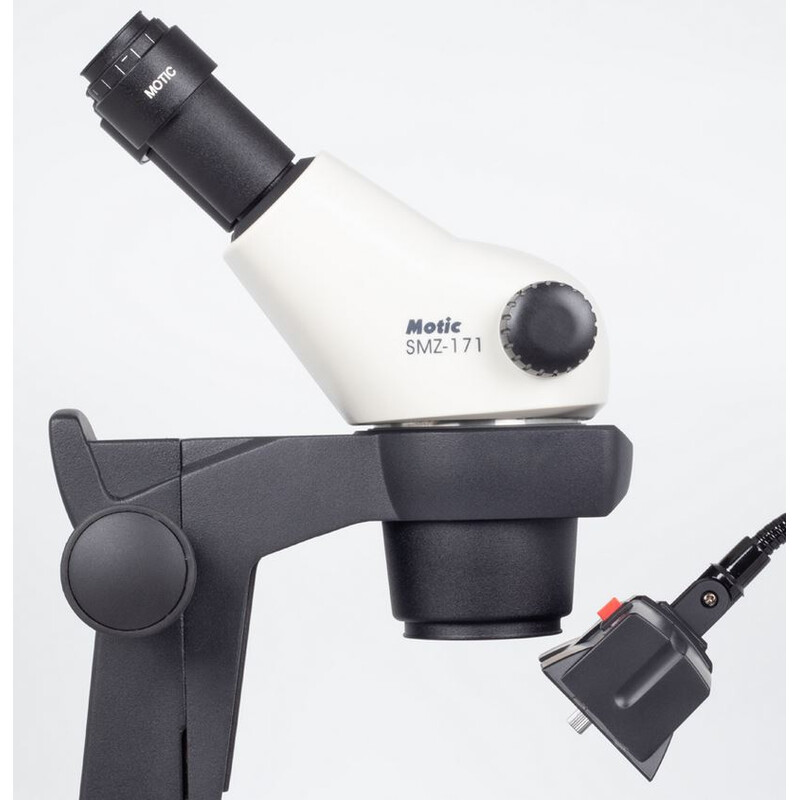

A ótica do SMZ171 fornece informações detalhadas melhoradas em todos os tipos de pedras preciosas. No equipamento básico, as oculares de 10x funcionam em perfeita harmonia com o corpo de zoom com fator 0,75X - 5X. Os defeitos de visão podem ser compensados através de uma compensação de dioptria de +/- 5 dpt nas próprias oculares. As lentes adicionais até 2X duplicam a ampliação total até uma resolução de 480 lp/mm, mas reduzem a distância de trabalho. As oculares com ampliação até 20X mantêm a distância de trabalho do equipamento básico (110 mm) constante.
Uma iluminação eficaz e flexível
Tal como em qualquer outro microscópio stéreo, o GM171 também necessita de uma iluminação que se adapte perfeitamente às características das amostras. As pedras preciosas transparentes exigem certamente mais do que uma luz de transmissão padrão. Além de um campo claro halogéneo de 30 W, o GM171 também fornece um campo escuro de luz de transmissão com íris variável para uma boa visualização de inclusões ou arestas. O tubo fluorescente de 7 W com temperatura de cor de 6400 K (luz do dia) na luz incidente é importante para avaliar a cor de uma pedra. Ao mesmo tempo, esta luz «suave» reduz os reflexos que perturbam a visão ou a documentação fotográfica. O adaptador em pescoço de cisne da luz incidente permite obter os melhores resultados de imagem, graças à livre escolha do ângulo de iluminação.
Itens úteis com grande efeito

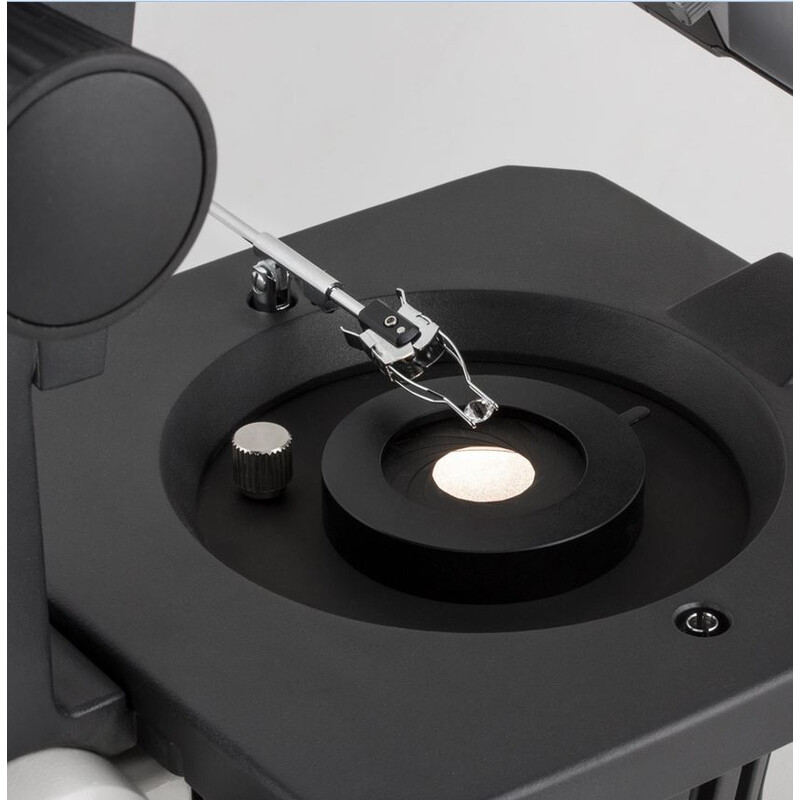

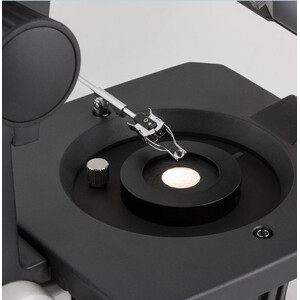

Para obter os melhores resultados possíveis, um microscópio stéreo para gemologia requer uma série de acessórios que respondem às características das amostras: coloração fraca, +/- transparente, superfícies altamente refletoras com iluminação incidente. Uma série de suportes para pedras permite o posicionamento preciso das amostras para luz incidente e transmitida. Um conjunto de polarização (polarizador, analisador) é necessário para a detecção de birrefringência. Um difusor opcional reduz os reflexos da superfície da amostra. A câmara de imersão ajuda a estimar o índice de refração e fornece informações sobre o material. A ocular «Proportions» é um auxiliar para controlar as dimensões de uma pedra: parte superior, contorno, parte inferior. Um suporte especial para diamantes ajuda a posicioná-los de forma ideal.
Conceito ótico Greenough
Ângulo de visão 45º Ângulo de visão
Distância interpupilar 52-75 mm
Compensação de dioptrias Em ambos os oculares +/- 5 dpt
Oculares de campo amplo WF10X/23 mm, com compensação de dioptria
Conceito das lentes Zoom 1:6,7
Lentes 0,75X-5X
Distância de trabalho 110 mm
Tipo de tripé Tripé rotativo 360
Diafragma de íris Diafragma de íris, regulável Ø41 mm - Ø2 mm
Suporte paracabeça Para cabeça Ø76 mm
Foco Foco aproximado, com ajuste de fluidez
Área de deslocamento em Z 125 mm
Luz de passagem Tubo fluorescente de 7 W, em pescoço de cisne
Luz incidente halogénea de quartzo 6 V/30 W, regulável
Características da iluminação Iluminação de campo escuro
Transformador interno
Tensão de rede 100-240 V (CE)
Acessórios incluídos na entrega Protecção contra o pó, suporte para pedras preciosas em aço inoxidável, caixa de transporte em alumínio
Dimensões CxLxA 391x236x505 mm
Base do tripé 306 x 236 mm
Coluna/braço Altura 268 mm, ótica inclinável 45º
Peso líquido 8,2 kg
