Espelho TS Flip e sistema de orientação fora do eixo - com rotação de 360°
- Uma das soluções mais versáteis para duas saídas - para observação e astrofotografia
- Ajuste livre da ampla visão lateral
Utilização como espelho flip: neste caso, não é levantado nenhum espelho basculante, mas sim um prisma posicionado exatamente no eixo ótico, quando se deseja uma visão de 90°. Para utilização em linha reta, a visão lateral com o prisma é simplesmente deslocada para fora, liberando assim a passagem total. Centralize o objeto com a visão lateral, empurre a visão lateral para fora e já poderá ver ou fotografar o alvo no foco principal.

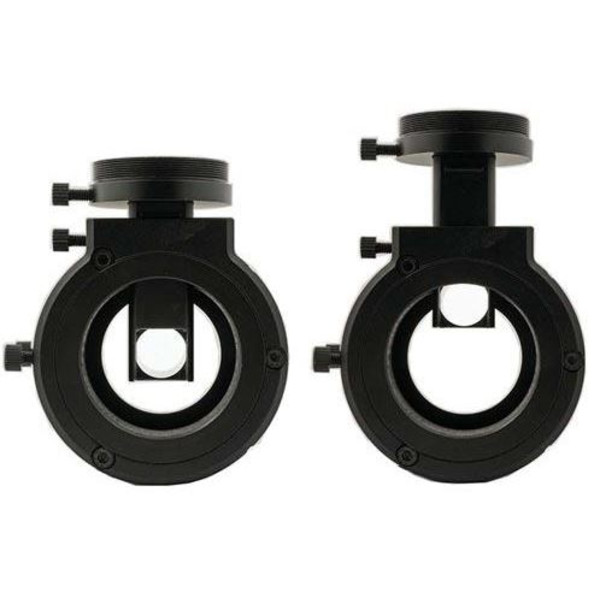

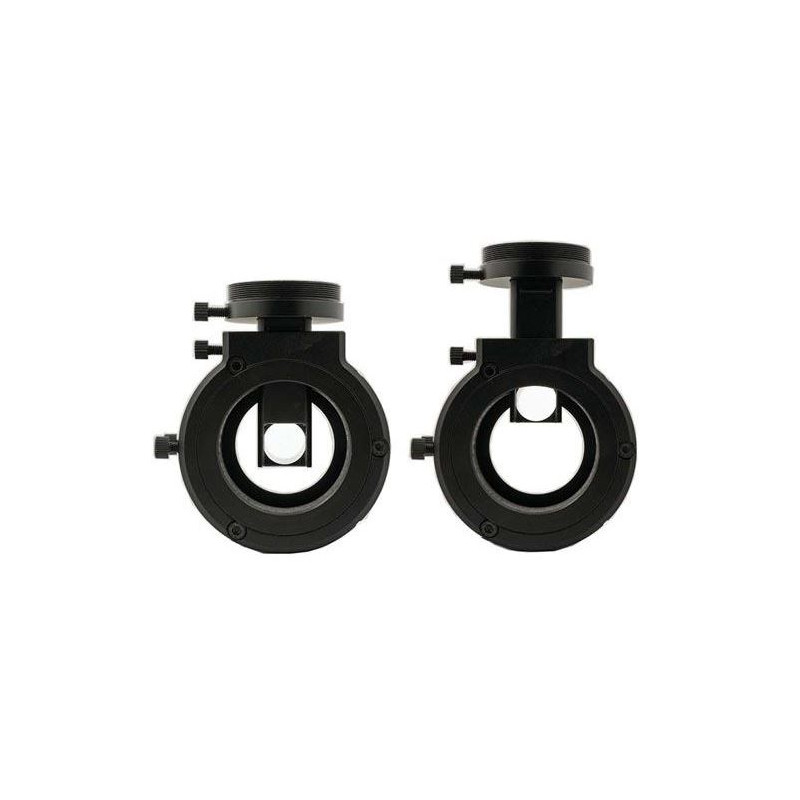

Utilização como guia fora do eixo: a visão lateral é deslocada para cima apenas até o prisma captar a área marginal da abertura. Desta forma, as estrelas na área marginal, que não são captadas pelo chip de captura, são utilizadas para o acompanhamento. Esta aplicação é adequada para sensores até cerca de 30 mm de diâmetro (APS-C). O espelho flip também pode ser rodado 360°, o que facilita a localização de uma estrela-guia.
O TS Flip Mirror necessita apenas de 35,5 mm de profundidade. Por este motivo, o Flip Mirror também pode ser utilizado em telescópios com uma posição de focagem um pouco mais curta.

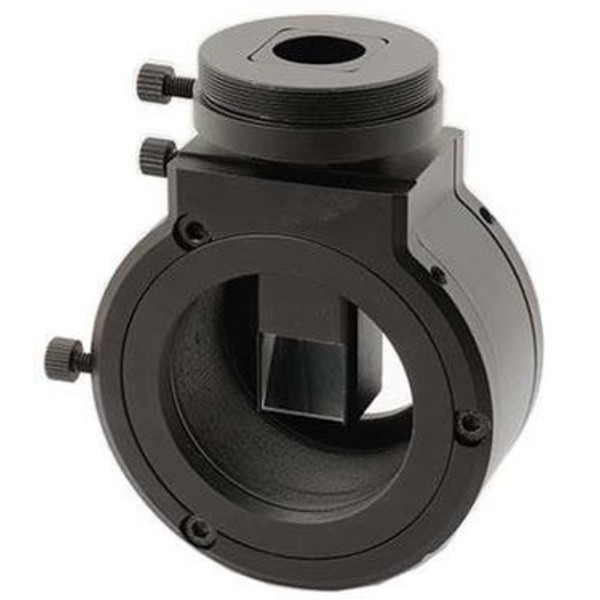

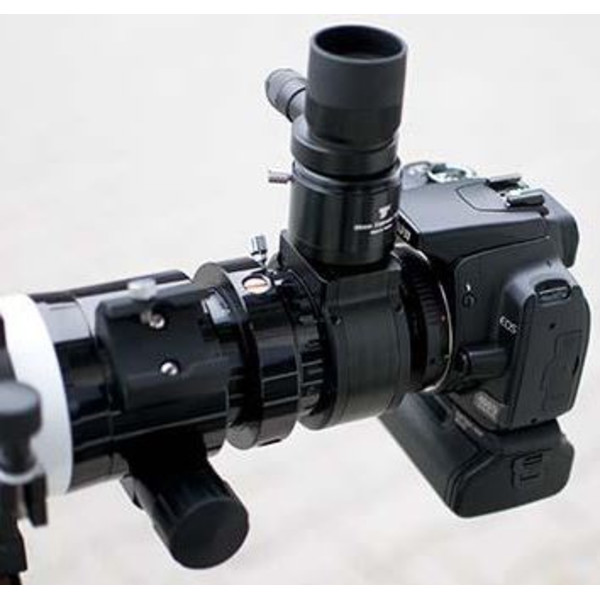

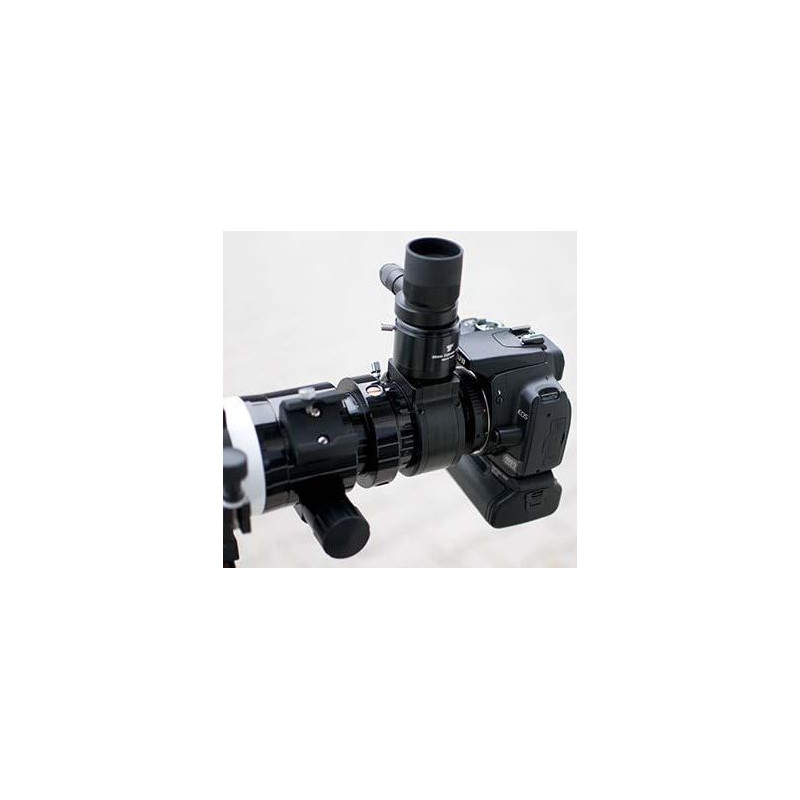

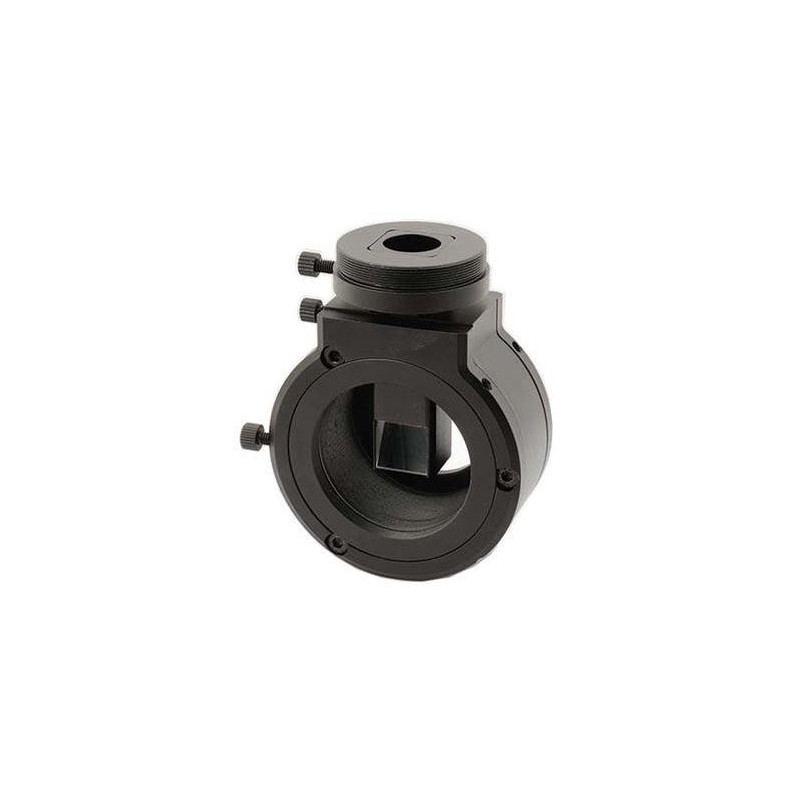

Um prisma com revestimento múltiplo desvia a luz num ângulo de 90°, semelhante a um espelho. Quando a visão lateral está completamente retraída, o prisma fica no eixo. Desta forma, a imagem que antes era vista diretamente fica visível na visão lateral (planeta, cratera lunar...). Assim, é possível centrar o alvo com precisão. Em seguida, puxe a visão lateral para fora e o caminho estará livre para o foco principal, onde, por exemplo, uma câmera CCD está conectada.
Se puxar a visão lateral apenas parcialmente, o prisma ainda pode captar luz e, assim, pode fotografar no foco principal e observar através do foco lateral ou acompanhar a imagem. Desta forma, tem todas as funcionalidades de um guia fora do eixo.

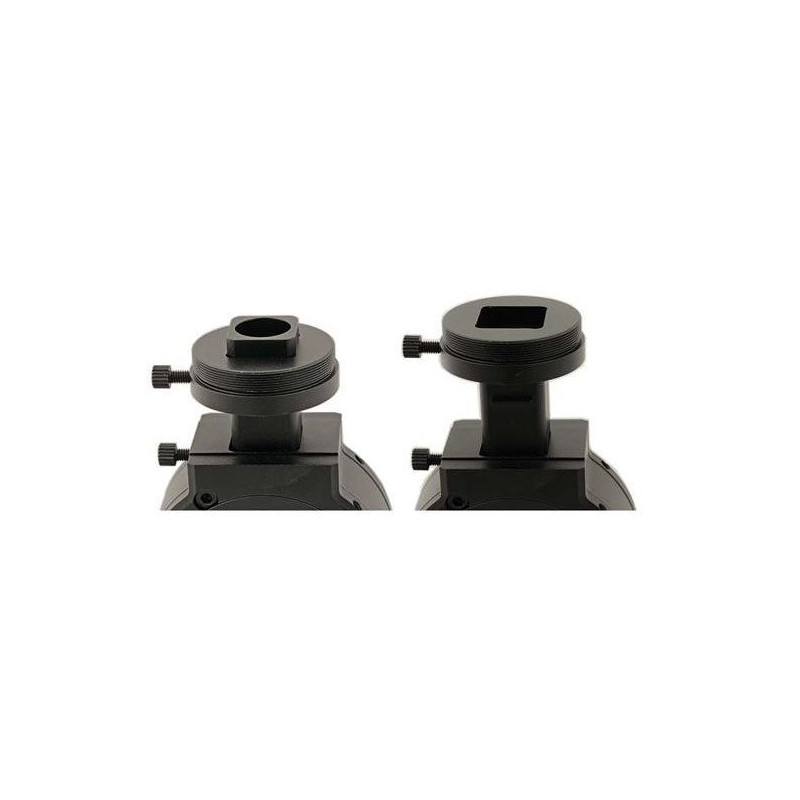

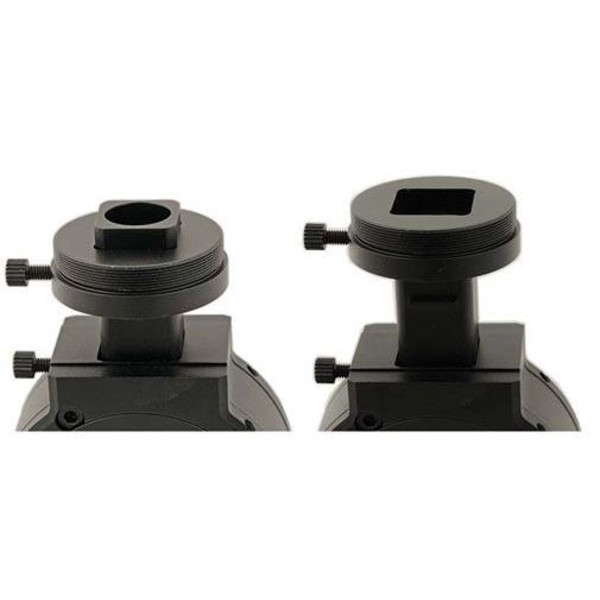

A utilização como espelho flip e também como guia off-axis só faz sentido se puder alternar e ver uma imagem nítida em ambas as saídas. Por isso, tem de ajustar a nitidez da visão lateral à nitidez no foco principal. Pode fazer isso movendo a conexão lateral.
- Rosca de conexão do lado do telescópio: M48x0,75 mm (rosca de filtro de 2") - rosca interna... giratória 360°
- Rosca de conexão do lado da câmara: rosca T2 (M42x0,75) rosca externa... giratória 360°
- Rosca de conexão da visão lateral: rosca T2 (M42x0,75) rosca externa
