Nr. do produto: 80761

Montagem HAZ71 Strain Wave Alt-AZ

$ 4.260,00 incl. VAT mais custo de remessa
muito caro?
curto prazo
O produto é disponível a partir de 01.07.2025 + Tempo de Transportes
  • Baixo peso próprio com elevada capacidade de carga
  • Função GoTo com 212.000 objetos
  • A montagem AZ definitiva

Descrição do produto

O novo HAZ71 Strain Wave da iOptron é uma montagem azimutal com função GoTo completa e outras caraterísticas inovadoras. É compacta e leve, mas ainda assim suporta a maior carga útil da série HAZ. Isto faz com que seja uma excelente montagem de viagem para utilização visual. A conhecida tecnologia Go2Nova® da iOptron também oferece uma base de dados com 212.000 objectos para esta montagem, bem como compatibilidade ASCOM e, graças à WLAN integrada, obturador via tablet ou Smartphone utilizando SkySafari, Raspberry Pi ou INDI. O grande grampo Vixen em cauda de andorinha e a construção estável permitem a utilização de vários telescópios até ao tamanho médio e até a ligação de binóculos grandes!

O suporte multifuncional do grampo em cauda de andorinha pode ser ajustado lateralmente ou horizontalmente (em cima) na montagem, de modo a garantir a fixação segura de binóculos grandes e também de telescópios com uma distância focal maior. Não é absolutamente necessária uma barra de contrapeso com contrapeso.

O mecanismo de controlo "Electronic Friction Brake" integrado pára imediatamente o movimento da montagem se a alimentação eléctrica for interrompida involuntariamente. Depois de ligar a montagem, calibra-se automaticamente e reconhece também a sua posição. O fornecimento inclui também uma fonte de alimentação e um estojo de transporte robusto (mas leve!). O tripé e a coluna para tripé estão disponíveis como opção, uma vez que o HAZ71 se adapta a qualquer tripés fotográficos estável com a capacidade de carga adequada. No entanto, recomendamos-lhe a utilização do tripé iOptron "CF Tripod 40mm" (artigo 77370).

Especificações

Capacidade


Capacidade de carga máxima (kg)
31
Interfaces
WiFi, USB, HC
Língua
Inglês
Mounting saddle
Vixen-Style
Peso da cabeça equatorial (kg)
8,3
Voltagem de entrada
12
Amperagem (A)
5
Condução de cabos
intern
Encoder
não
Material do eixo de declinação
Alumínio
material do eixo de ascensão reta
Alumínio
Tipo de motor
Motores de passo
Contrapeso
0 (Opcional)
Tipo de acionamento
Harmonic / Strainwave
Engrenagem de avanço
Roda dentada

Especialidades


Sistema GoTo
sim
Controle de mão
sim
Nível
sim

Equipamento


Tripé
sem tripé
Estojo de transporte
sim
Buscadora do polo
não
Outros conteúdos
Fonte de alimentação
Contra-pêsos
0

Geral


Tipo
Montagem
Série
HAZ
Tipo de construção
azimutal

Controle GoTo


GPS
sim
WIFI
sim
Correção PEC
não
Alinhamento Polar
auxiliado por computador
Linguagem do GoTo
Inglês
Software
Go2Nova 8409
Autoguiding
sim
Interfaces
Autoguider, USB
Banco de dados
212.000

Segurança dos produtos

Fabricante: iOptron Corporation - Air Freight Orders, 1 Merrill Street, MA 01801 Woburn, US, [email protected]
Pessoa responsável: NIMAX GmbH, Otto-Lilienthal-Str. 9, 86899 Landsberg am Lech, DE, [email protected]

Acessórios recomendados

Acessórios para telescópio > Cabos e fontes de alimentação (3)

Omegon Powerbank 38k 144Wh 12V

$ 189,00*
Montagens & acessórios (2)
Tripé

iOptron Tripé CF 40mm

$ 460,00*

*Todos os preços incluem imposto e custos de remessa.

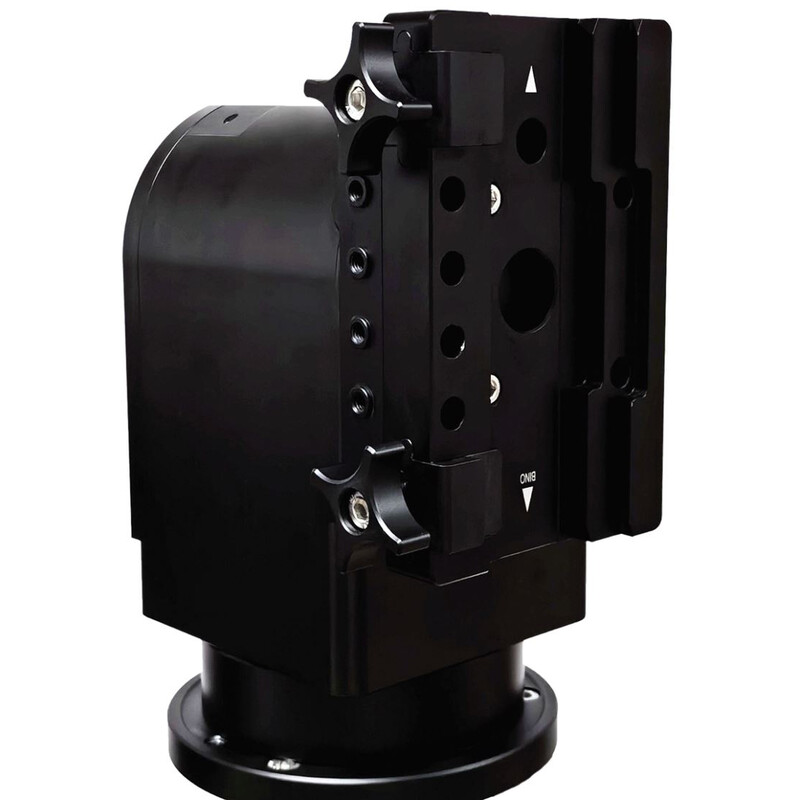

iOptron Montagem HAZ71 Strain Wave Alt-AZ

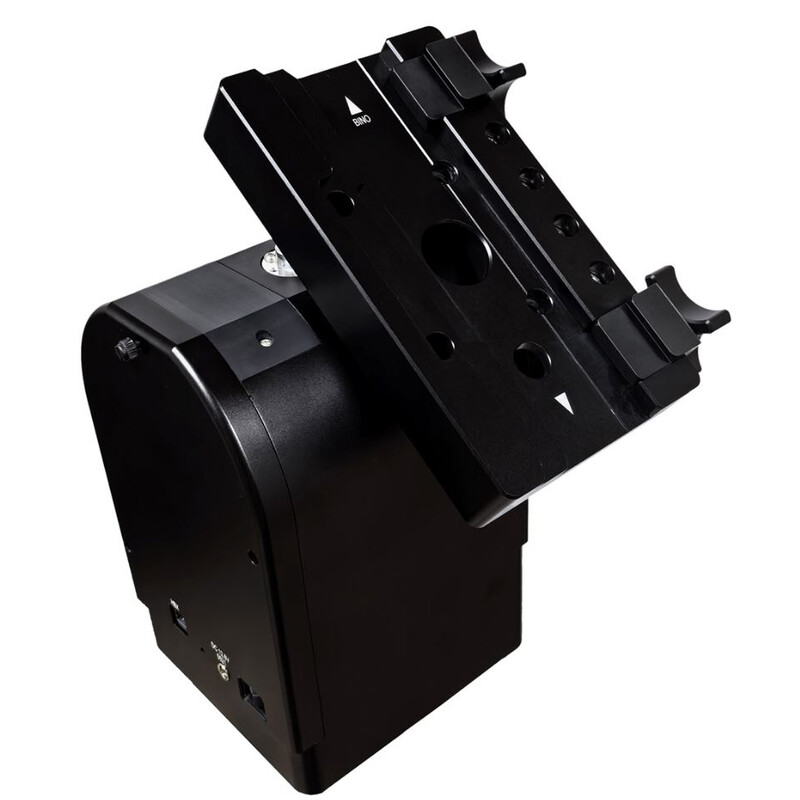

iOptron Montagem HAZ71 Strain Wave Alt-AZ

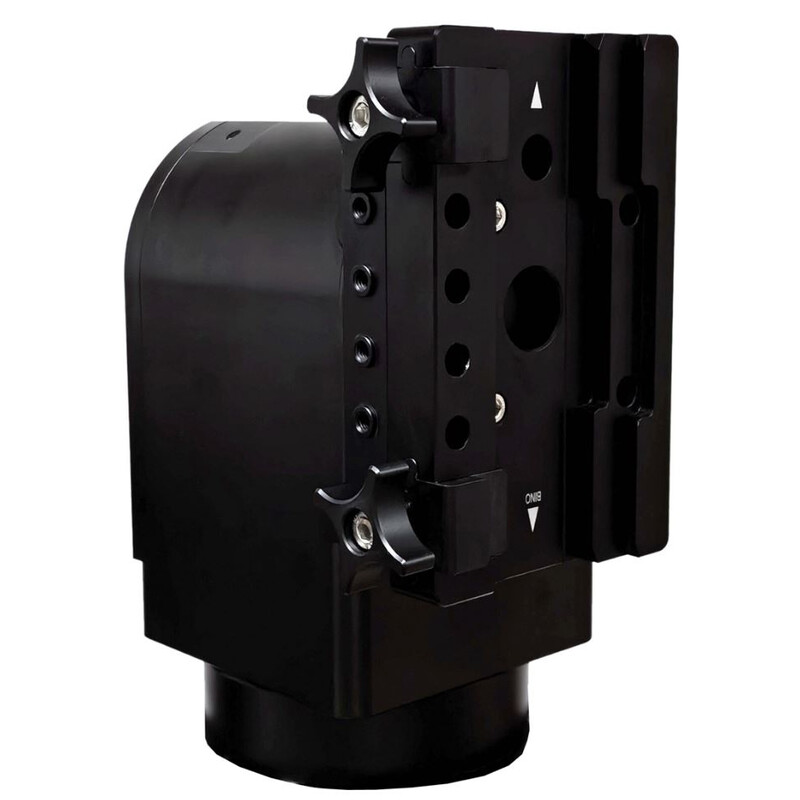

iOptron Montagem HAZ71 Strain Wave Alt-AZ

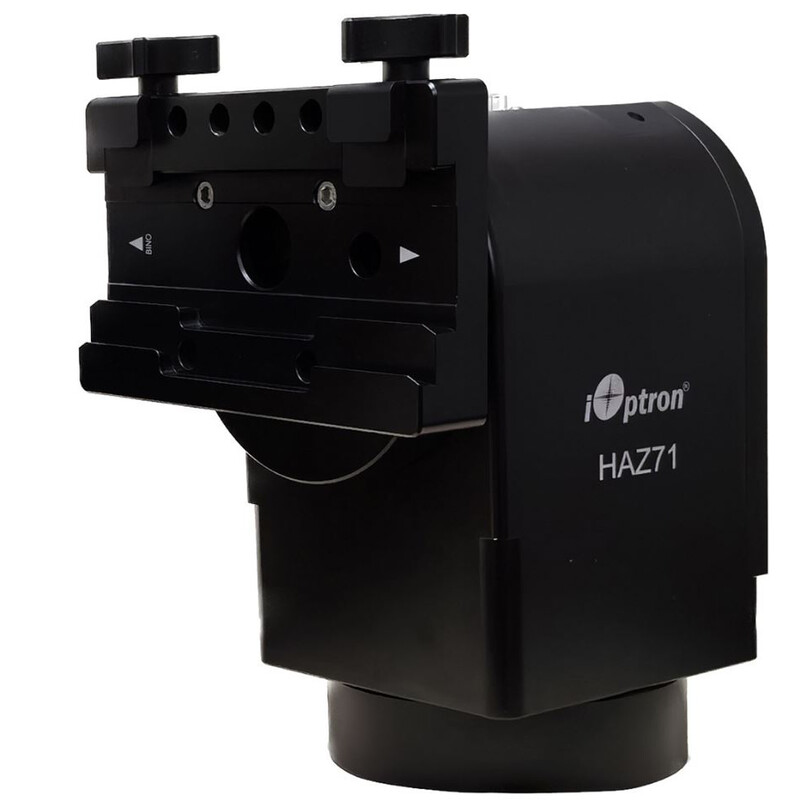

iOptron Montagem HAZ71 Strain Wave Alt-AZ

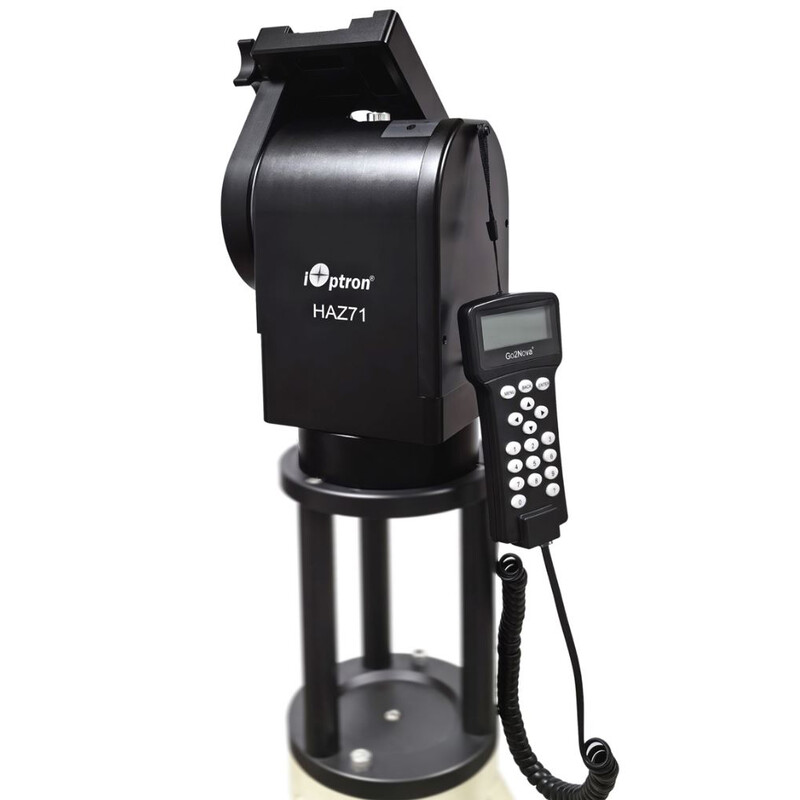

iOptron Montagem HAZ71 Strain Wave Alt-AZ
