Fenda refletora de segunda geração com 4 posições para espectrógrafos Star’Ex

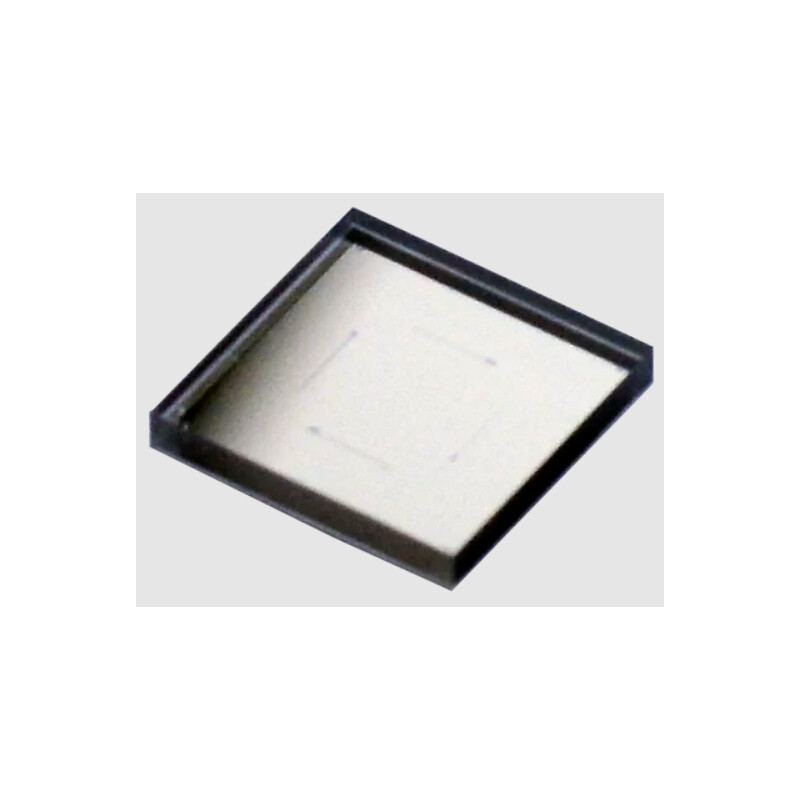

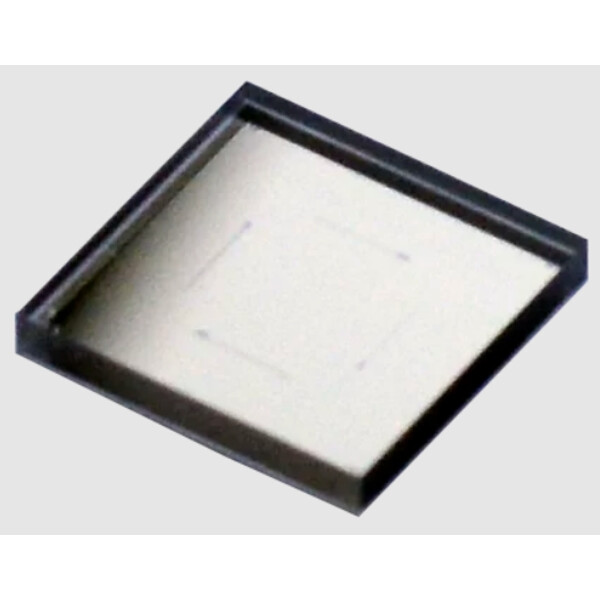

Esta fenda de «segunda geração» é feita de vidro de quartzo (quartzo sintético) com um tamanho de 16 milímetros quadrados e uma espessura de 2 milímetros. Um dos lados é revestido com um revestimento antirreflexo (para reduzir imagens fantasmas), enquanto o outro lado é coberto com uma camada de cromo opaca, com exceção das aberturas estreitas que correspondem às quatro fendas e foram gravadas com uma técnica fotolitográfica de alta precisão.

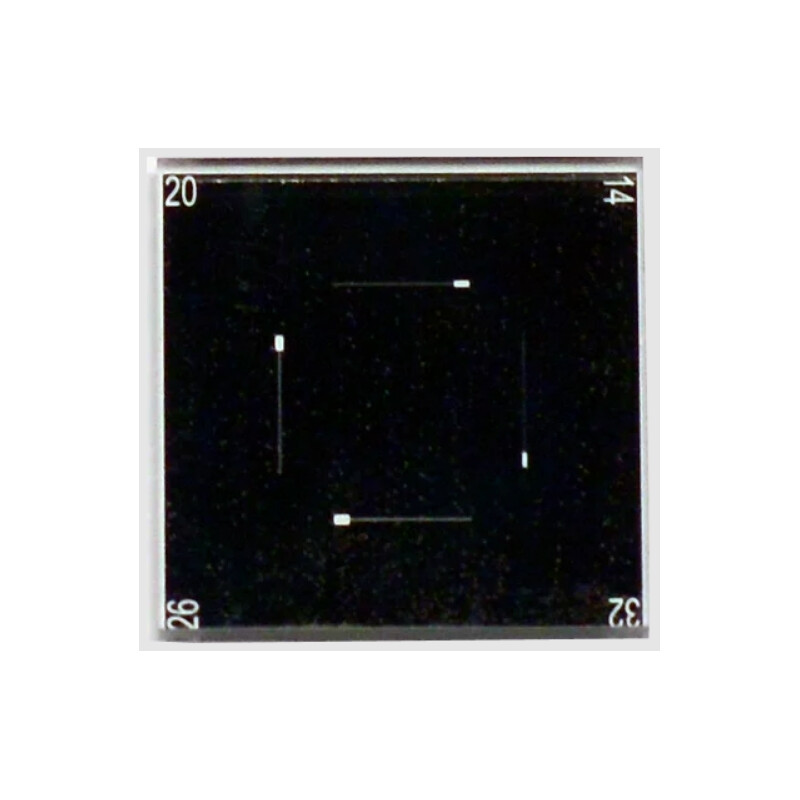

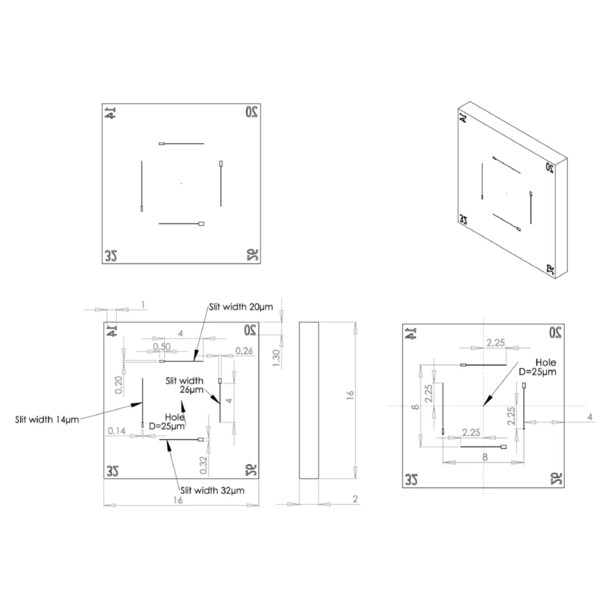

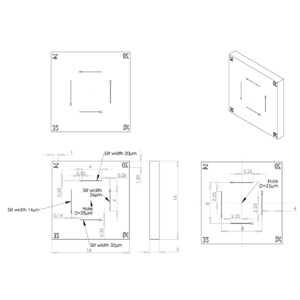

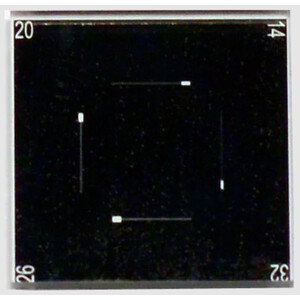

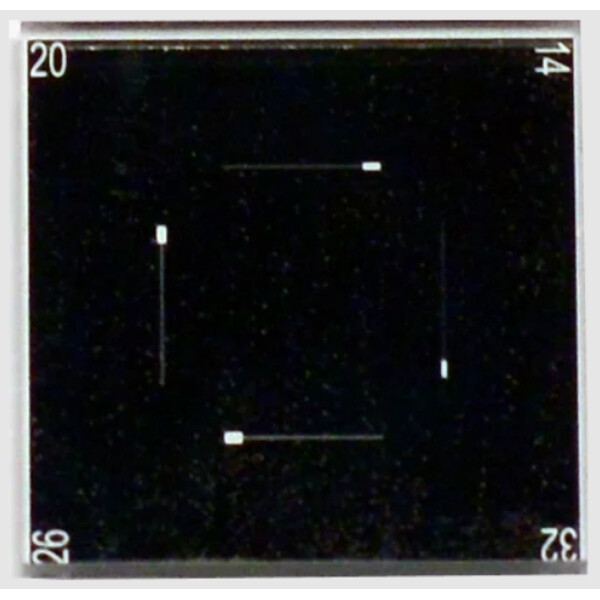

Quatro fendas independentes estão dispostas num quadrado, com larguras de 14, 20, 26 e 32 µm. No centro, há um orifício com um diâmetro de 25 µm. As larguras das fendas são indicadas nos cantos do substrato. A fenda de 14 micrómetros é ideal, por exemplo, para espectrografia com um pequeno telescópio. Em contrapartida, a fenda de 32 micrómetros é mais adequada para espectrografia de baixa resolução com um telescópio de 300 mm de diâmetro. A extremidade de cada fenda é alargada 10 vezes ao longo de 0,5 mm. Esta extensão tem duas funções: (1) fornecer mais informações sobre as condições de funcionamento do instrumento (grau de turbulência atmosférica, desempenho do instrumento, qualidade dos ajustes, avaliação da resposta do instrumento); (2) Permitir a recolha de dados espectrofotométricos para facilitar a calibragem de espectros em valores de fluxo absolutos. Cada fenda tem 4 mm de comprimento, permitindo-lhes captar o espectro de objetos com grandes superfícies angulares, como nebulosas ou cometas.
O orifício central de 25 µm, embora discreto, representa uma inovação significativa. Este orifício permite que o espectrógrafo seja colocado com segurança e facilidade sobre uma mesa, sem a necessidade de um telescópio ou de um céu estrelado: o orifício funciona como uma estrela artificial.
