Os sistemas telecêntricos são utilizados principalmente com filtros h-alfa para observação solar, em que o etalon no filtro h-alfa, que é plano-paralelo a 1/100 lambda, requer um caminho de feixe perfeitamente paralelizado em toda a imagem.

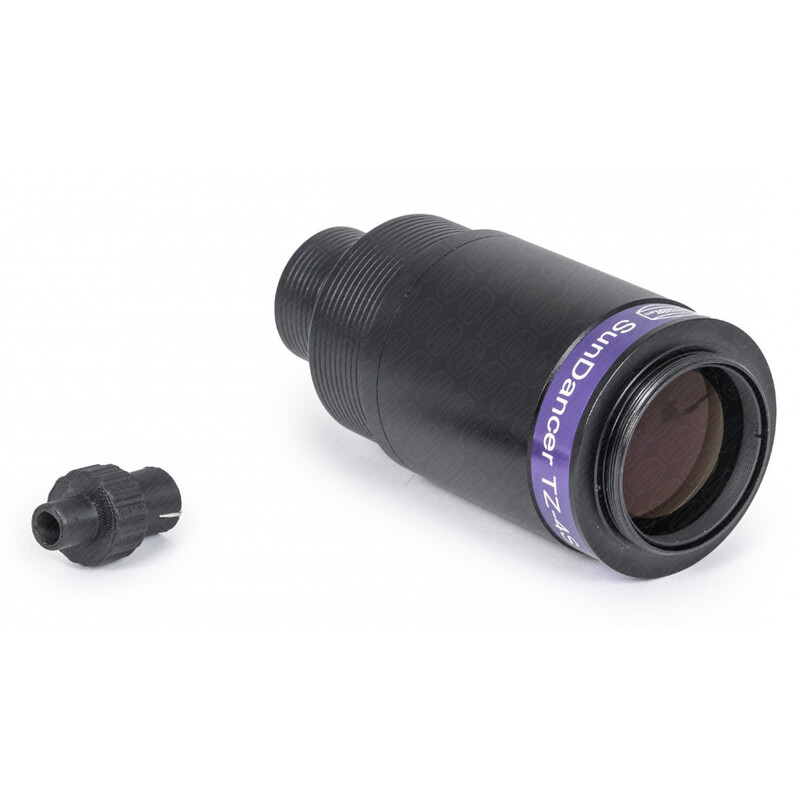

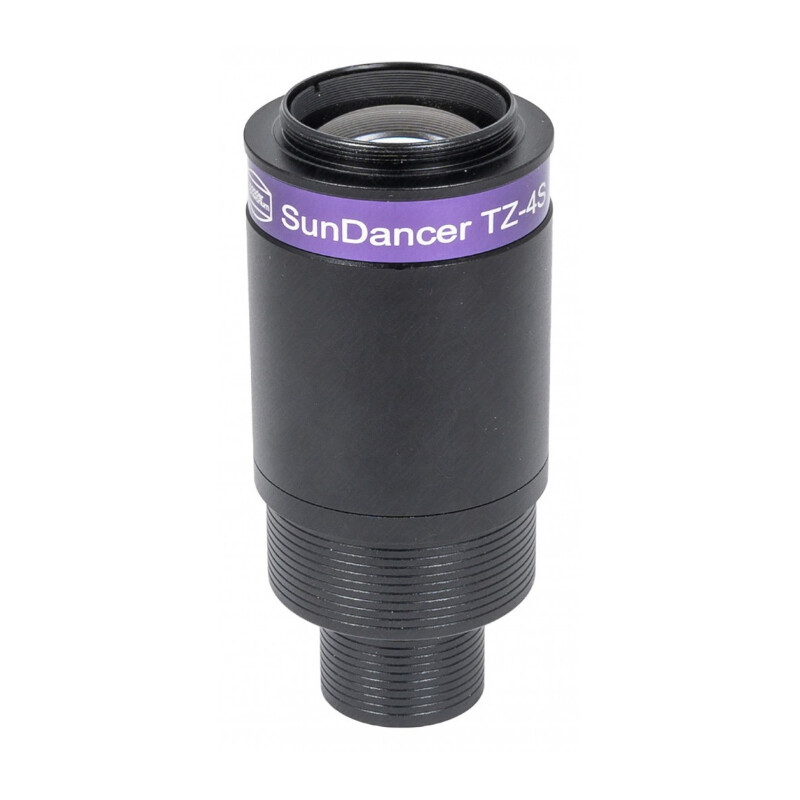

O sistema telecêntrico acromático TZ-4S foi concebido para todo o espetro visível e pode, portanto, ser utilizado para mais do que apenas sistemas H-alfa.
Devido à trajetória paralela do feixe, é muito favorável no que diz respeito à distância de trabalho: Enquanto que o fator de ampliação de uma lente barlow clássica muda com a distância à ocular ou à câmara, o fator de ampliação e a qualidade de imagem da TZ-4S não se alteram, mesmo que a câmara ou a ocular estejam montadas significativamente atrás da distância de trabalho projectada de 97 mm da T2.

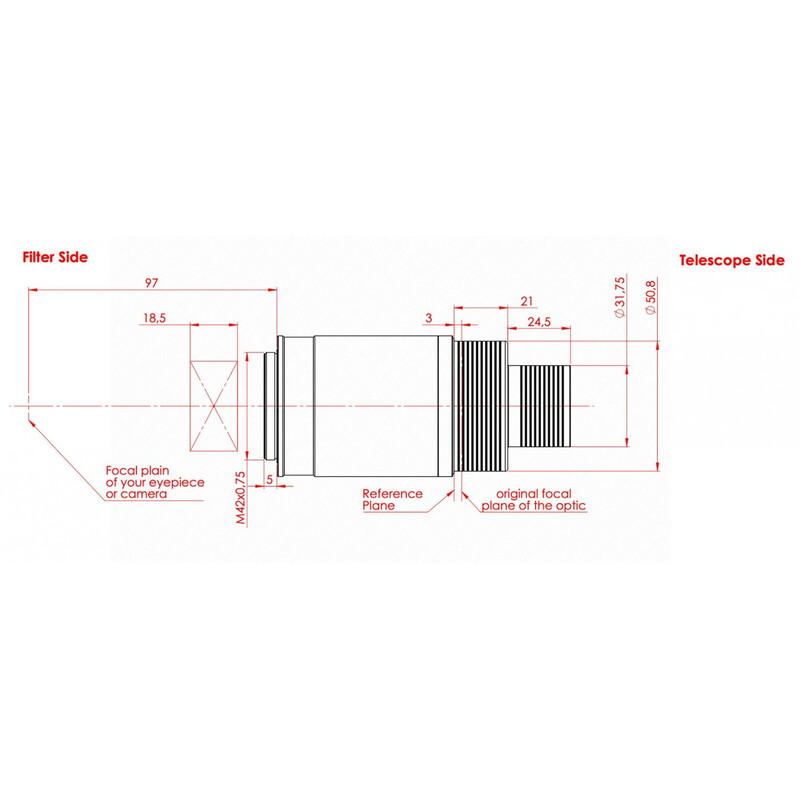

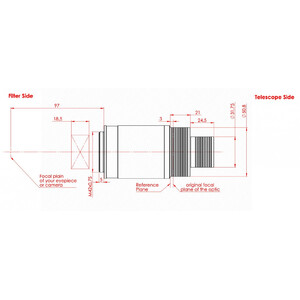

O TZ-4S acromático ilumina um campo de imagem de 36 mm a uma distância de 97 mm do corpo principal. O contraste é melhor do que com as simples barras de luz ou a projeção ocular frequentemente utilizada para grandes ampliações. Com o sistema telecêntrico de 4x, as ampliações visuais elevadas necessárias também podem ser obtidas com oculares ortopédicas de distância focal longa. A distância interpupilar das oculares utilizadas também não se altera. A posição de focagem apenas se altera em 3 mm para o exterior quando utiliza a ligação de encaixe de 2" em comparação com uma ocular de 2".
A ligação do lado do telescópio é feita através de um recetáculo duplo de 1,25"/2" com cantos de segurança (estes impedem a inclinação devido a uma ranhura de bloqueio incorretamente posicionada e, ao mesmo tempo, proporcionam uma fixação segura).
No lado da câmara, a rosca T2 proporciona uma ligação segura e à prova de inclinação, mesmo em câmaras pesadas ou pinças oculares T2.

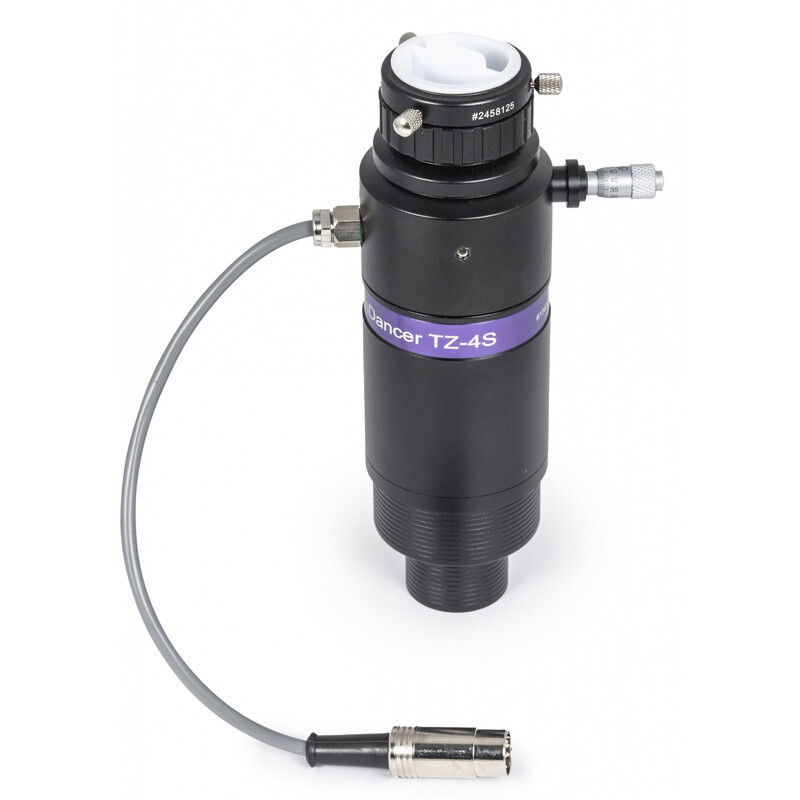

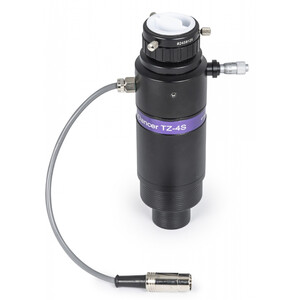

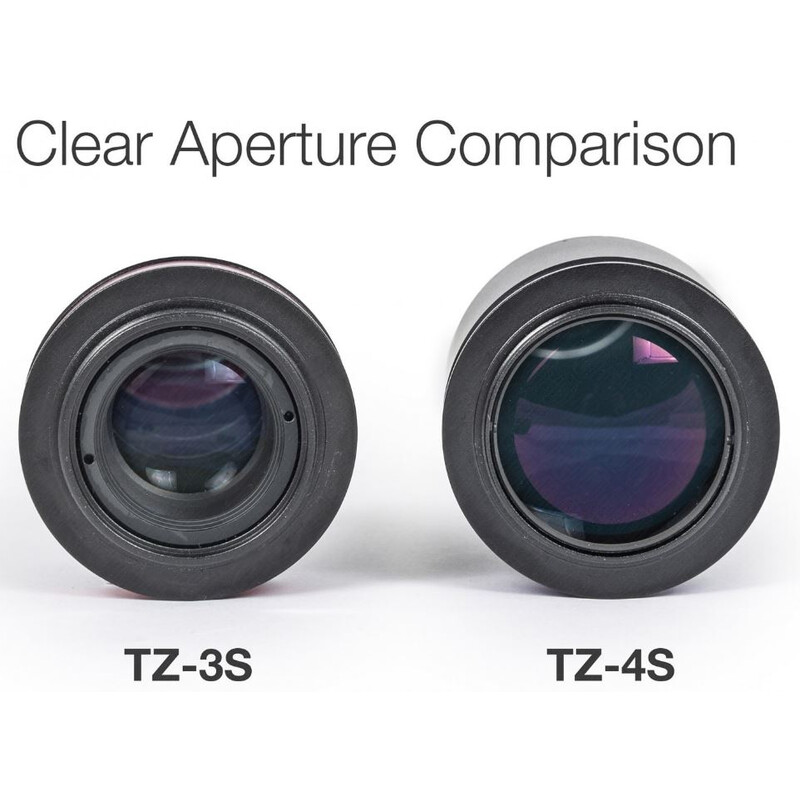

O sistema telecêntrico TZ-4S foi especialmente desenvolvido para o Baader Filtro solar SunDancer II TZ-3S H-alpha 2"/1,25" e substitui o sistema telecêntrico 3x incorporado no mesmo. Isto significa que o filtro H-alfa SunDancer II também pode ser usado em telescópios com f/7-f/8 com a relação focal óptima de cerca de f/30.
Tenha em atenção: O filtro de bloqueio H-alfa, que está inserido na parte frontal do TZ-3S, tem de ser convertido no TZ-4S para este efeito. O filtro de bloqueio não está disponível em separado! Por favor, consulte as instruções em "Downloads".
A distância de trabalho ideal quando utiliza o SunDancer II após a conversão é de 70 mm a partir da base roscada da ligação T2 do filtro h-alfa SunDancer II (em vez de 65 mm com o TZ-3S original).
