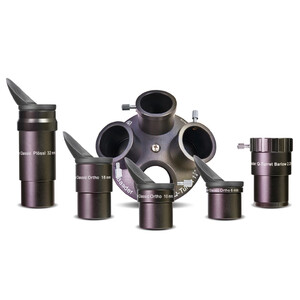

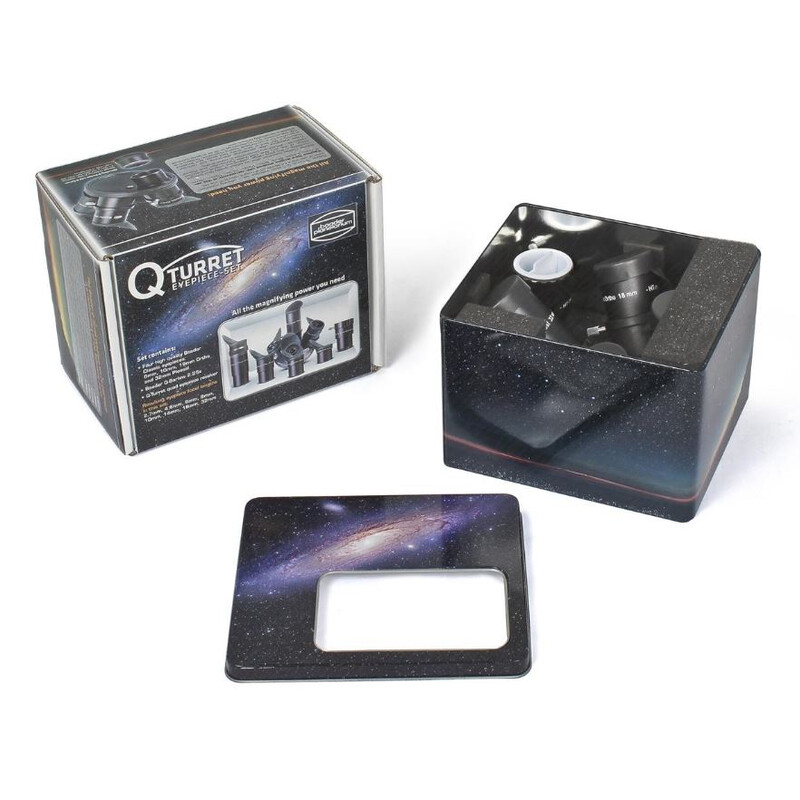

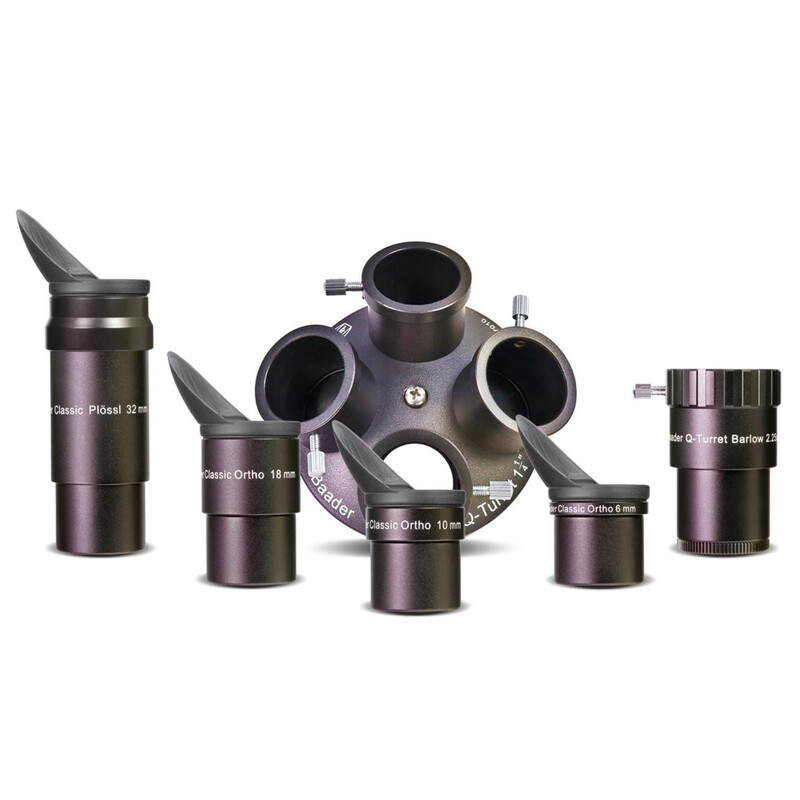

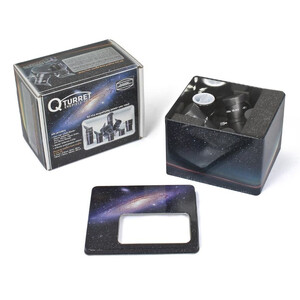

Este conjunto oferece-lhe numa bonita e robusta caixa de metal

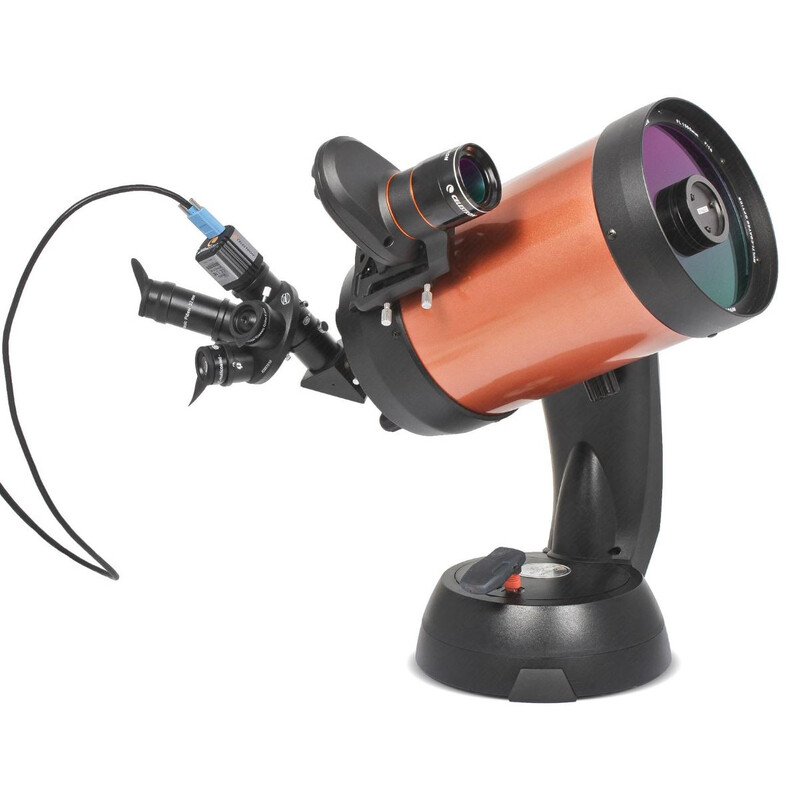

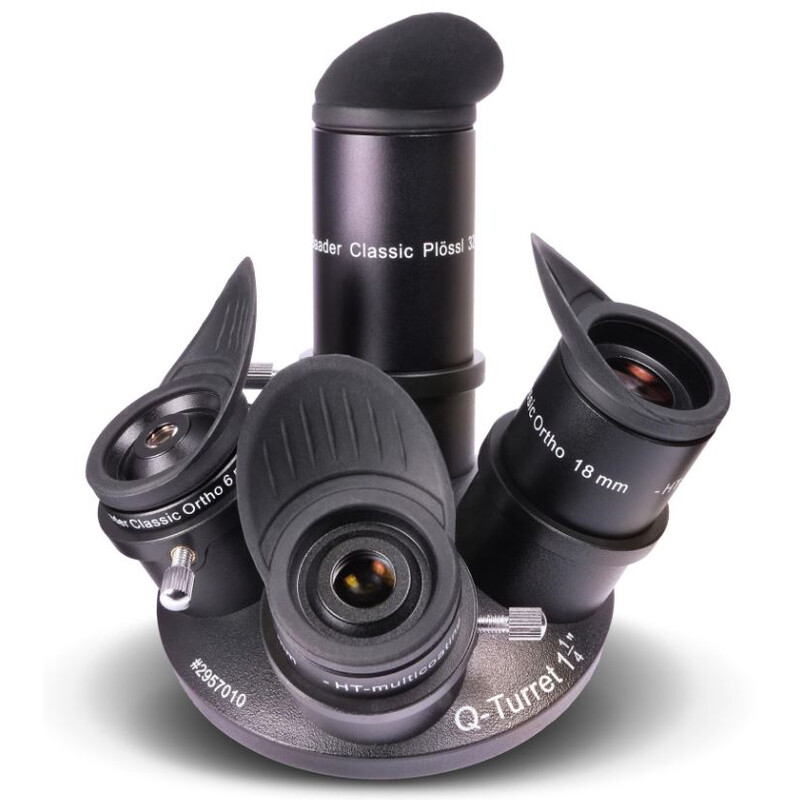

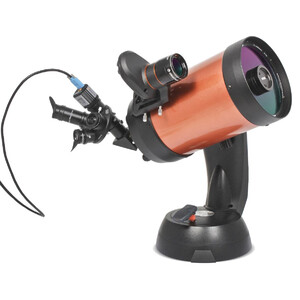

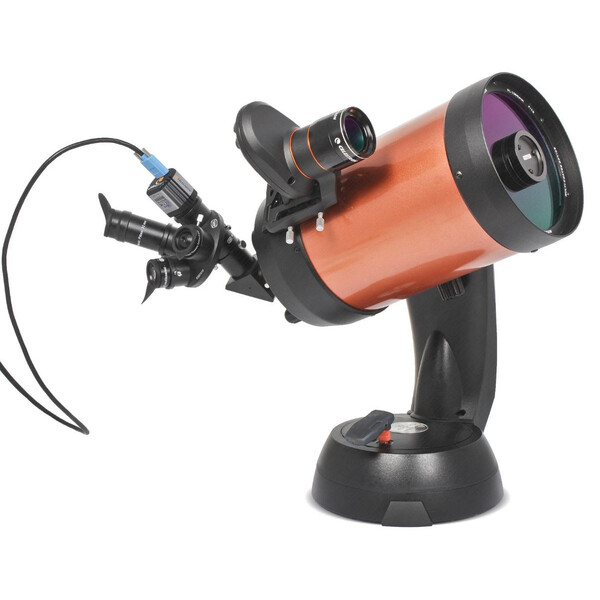

O conjunto é muito prático para a observação de planetas: Ao rodar o revólver, pode alternar rapidamente entre as ampliações e, assim, adaptar-se às condições de observação. A torreta ocular também ajuda na fotografia planetária: primeiro centre o planeta ou o motivo lunar desejado no ocular, depois mude para a câmera rodando a torreta. O comprimento ótico adicional do revólver da ocular não é problemático quando utiliza telescópios.
A ocular oroscópica clássica tem várias vantagens em relação às populares oculares Plössl da mesma distância focal, mas sobretudo em relação às modernas "super grande-angulares":
- As poucas lentes resultam numa transmissão muito elevada, num contraste muito elevado e, portanto, numa imagem extremamente clara e sem distorções. A nitidez das estrelas é óptima, não só no centro, mas também nos limites do campo de visão.
- O revestimento múltiplo garante reflexos internos reduzidos - separar as estrelas duplas mais próximas é uma brincadeira de crianças com estes oculares, e os mais pequenos detalhes nos planetas surgem claramente.
- As oculares oroscópicas desta série são parfocais, o que significa que quase não precisa de voltar a focar quando muda de ocular.
Construção de uma ocular oroscópica: A unidade ótica é constituída por uma lente ocular plano-convexa e um elemento triplo, ou seja, apenas quatro superfícies de vidro/ar. Todas as superfícies interiores são muito bem enegrecidas e suprimem eficazmente a ocorrência de luz difusa. Além disso, o recetáculo anodizado tem uma rosca interna para a fixação de filtros.
A lente Barlow de alta qualidade 2,25x, fabricada em vidros especiais, possui um fator de extensão raro de 2,25. Assim, com os oculares do conjunto Q-Turret, não há duplicação de distâncias focais e se posteriormente for planeada a fotografia de planetas com uma câmara web ou de vídeo, é possível obter uma ampliação maior do que com lentes barlow normais de 2x e aproveitar melhor a resolução da câmera.
A Barlow pode ser aparafusada no revolver ocular Q-Turret ou combinada com todas as oculares de 1,25" através do adaptador especial fornecido. Desta forma, proporciona um fator de ampliação de 2,25x. Isso resulta nas seguintes distâncias focais no revolver de oculares Q-Turret: 2,7 mm, 4,5 mm, 8 mm e 14 mm.
Em alternativa, também pode ser aparafusada diretamente numa ocular, aumentando a distância focal do telescópio num fator de 1,3. O elemento Barlow tem uma rosca externa M28,5 (correspondente à rosca do filtro das oculares de 1,25") e o corpo da caixa tem uma rosca interna M28,5. O fator 1,3x é alcançado quando a Q-Barlow é aparafusada completamente no casquilho de 24 mm de comprimento de uma ocular, cuja abertura de campo fica 2 mm dentro do casquilho. Isto corresponde à construção das oculares Classic Plössl/Ortho; noutras construções de oculares, o fator de ampliação pode variar ligeiramente.
Atenção: quando totalmente aparafusado, o elemento Barlow sobressai 13 mm na manga de encaixe de 1,25". Em oculares em que os elementos de lente no barril de 1,25" não permitem a rosca do Q-Barlow, ele só pode ser utilizado no adaptador de 1,25" com fator 2,25x.
Utilização numa câmara planetária: A lente barlow Q 2,25x (apenas a montagem da lente) pode ser aparafusada em qualquer rosca de filtro de 1,25". Para isso, retire a parte da lente com a montagem de rosca do restante da caixa. Sem toda a montagem da ocular, esta Barlow (devido ao encurtamento do comprimento entre as lentes e o plano da imagem) não tem mais o fator 2,25x, mas (totalmente aparafusada) "apenas" 1,3x.
No entanto, pode ser que esta montagem da lente não possa ser aparafusada até ao batente - nesse caso, o fator de extensão é de aproximadamente 1,5x.
Mas se o casquilho de 1,25" da câmera tiver uma rosca de filtro M28.5 recortada no interior, então a Barlow pode ser aparafusada completamente e o fator será de aproximadamente 1,3x devido à curta distância da imagem. Esta capacidade não é acidental, mas sim a ideia fundamental da sua construção. Com 2,25x, obtém-se um círculo de imagem de 25 mm sem vinheta, com um fator de 1,3x, este círculo de imagem totalmente iluminado é de 13 mm.
