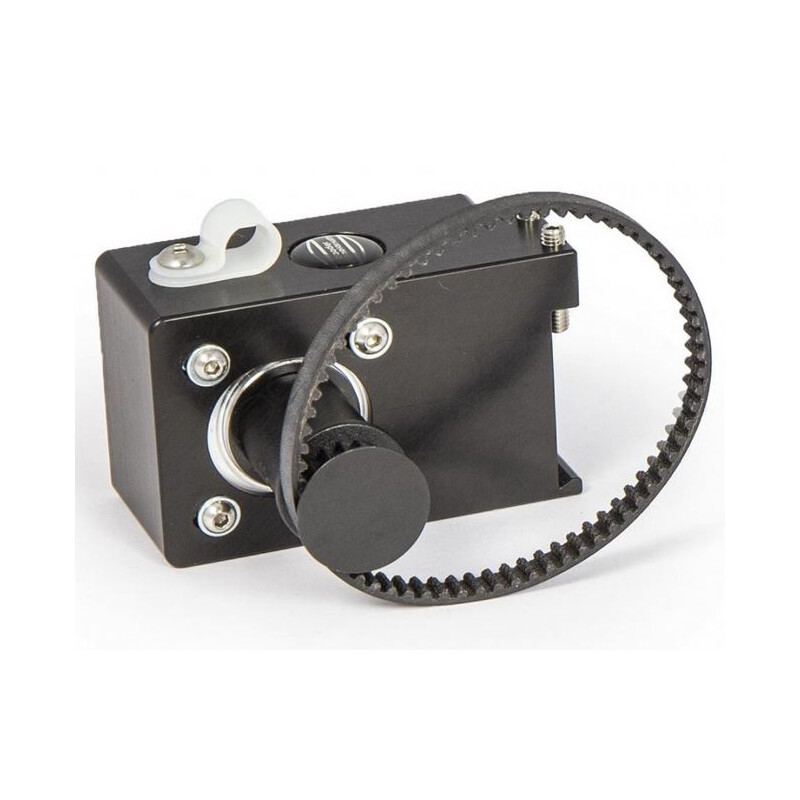

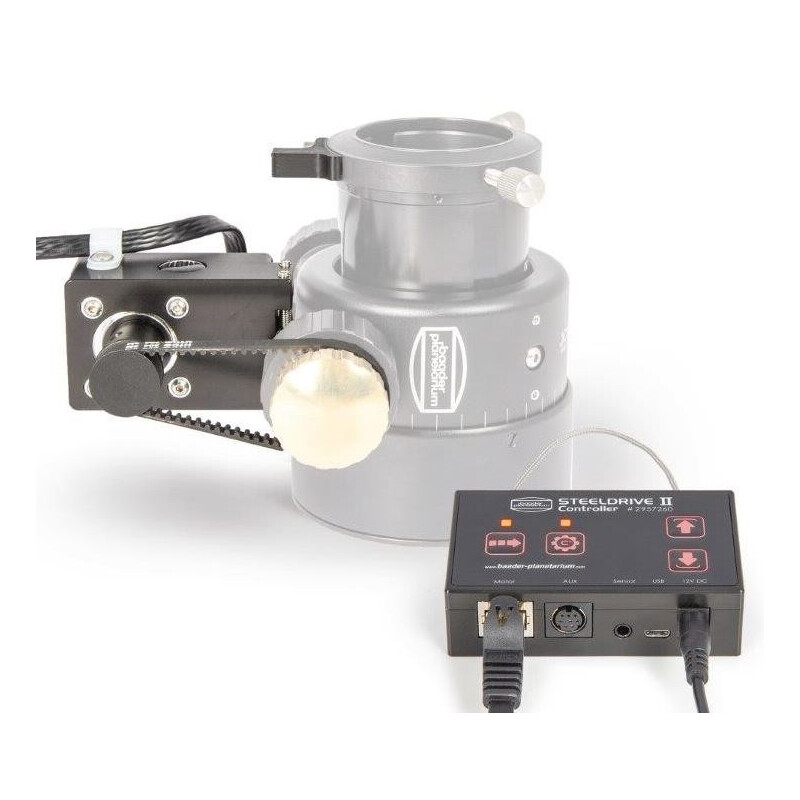

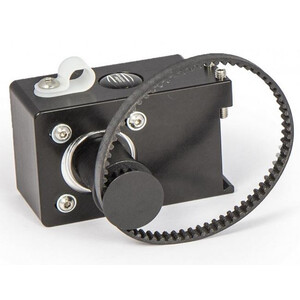

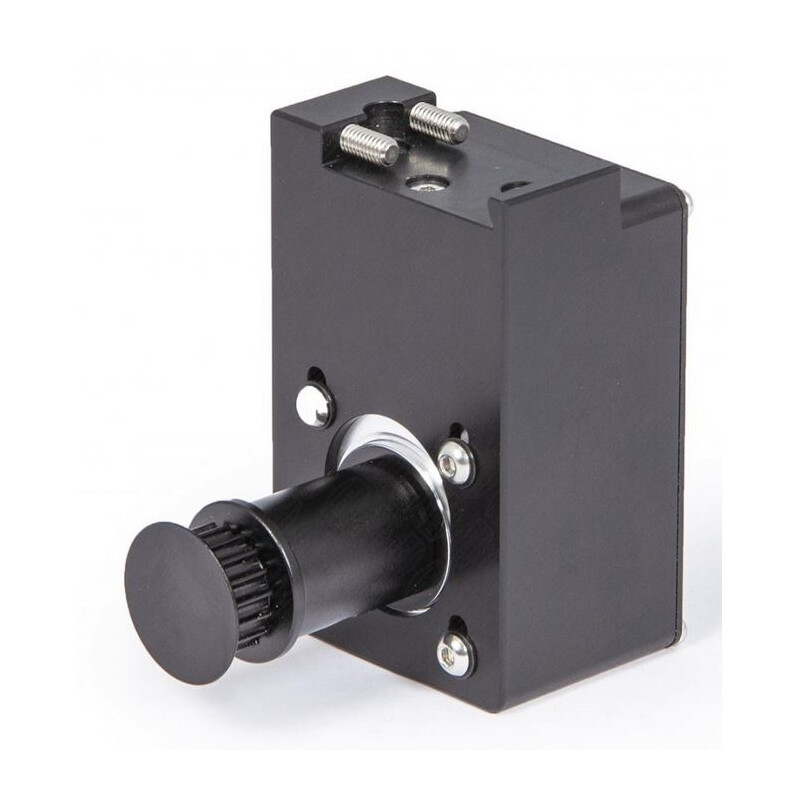

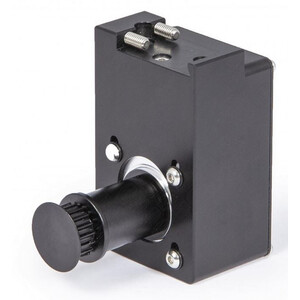

O motor de focagem Steeldrive II permite a focagem automática de um telescópio através de um computador, bem como a focagem precisa e sem vibrações através dos botões do controle de mão. Ele consiste em uma unidade motora, que é conectada sem folga ao mecanismo de foco do telescópio por meio de uma correia dentada, e uma unidade de controle, que contém os componentes eletrônicos e também serve como controle de mão.
O motor de focagem Steeldrive II inclui:
- uma unidade de motor com correia dentada e cabo de ligação com 3 metros de comprimento, que pode ser adaptado a todos os focadores manuais Baader Steeltrack® e Diamond Steeltrack®.
- um suporte magnético impresso em 3D para o sensor de homing, que é fixado no focador manual. Para focadores manuais Baader Diamond Steeltrack® está disponível separadamente um anel magnético de metal.

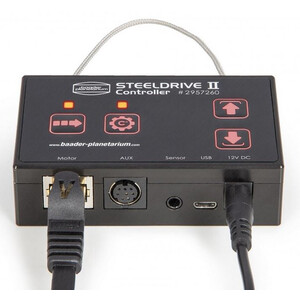

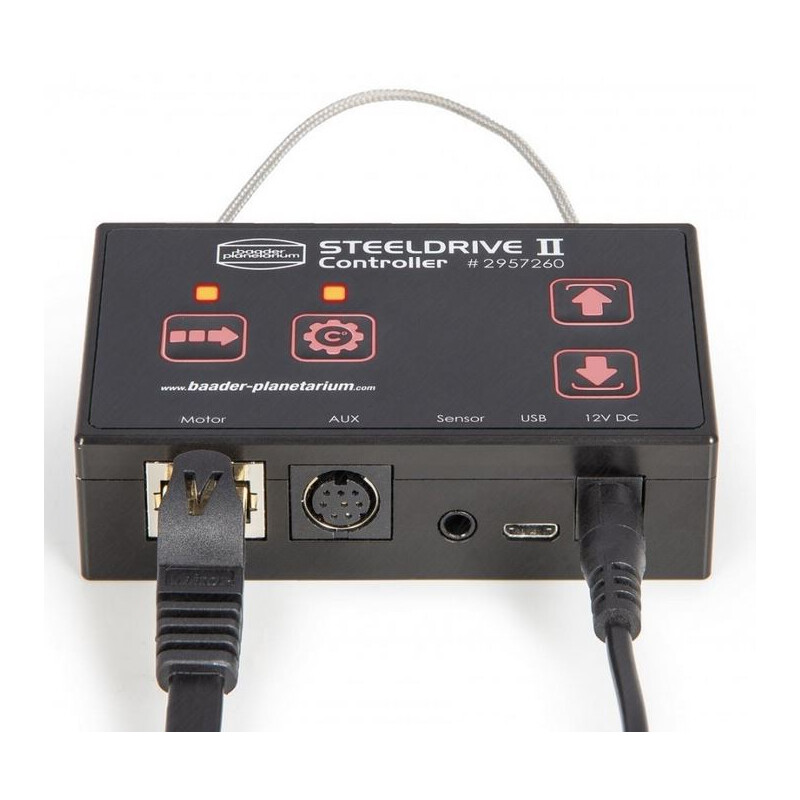

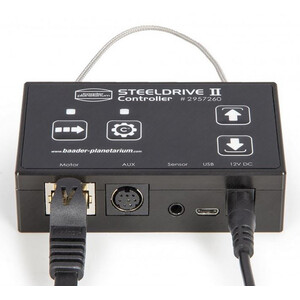

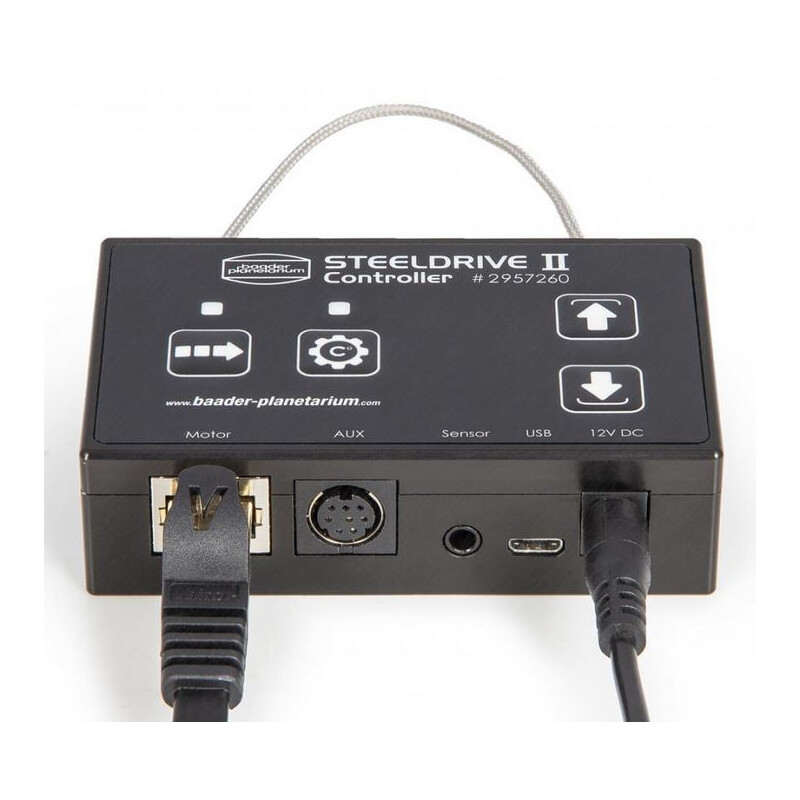

- o controlador Baader Steeldrive Mark II com operação intuitiva e botões para controlo manual, incluindo cabo USB com 3 metros de comprimento
- um sensor de temperatura com cabo (1 metro), compatível com controlo de aquecimento da tampa anti-orvalho
- Fonte de alimentação de 12 V/1,5 A, fonte de alimentação universal para UE, GB e EUA
- Fitas adesivas ( abraçadeiras) para fixação dos cabos sem tensão
- Software SteelGO e controlador ASCOM para controlar vários focadores motorizados através de um PC para download

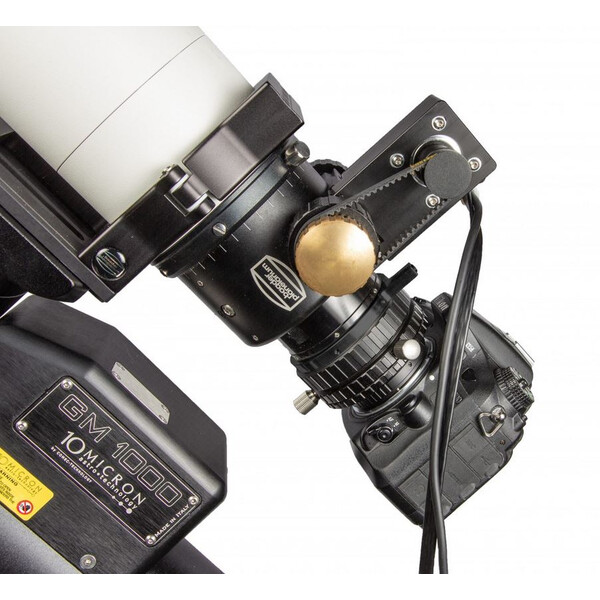

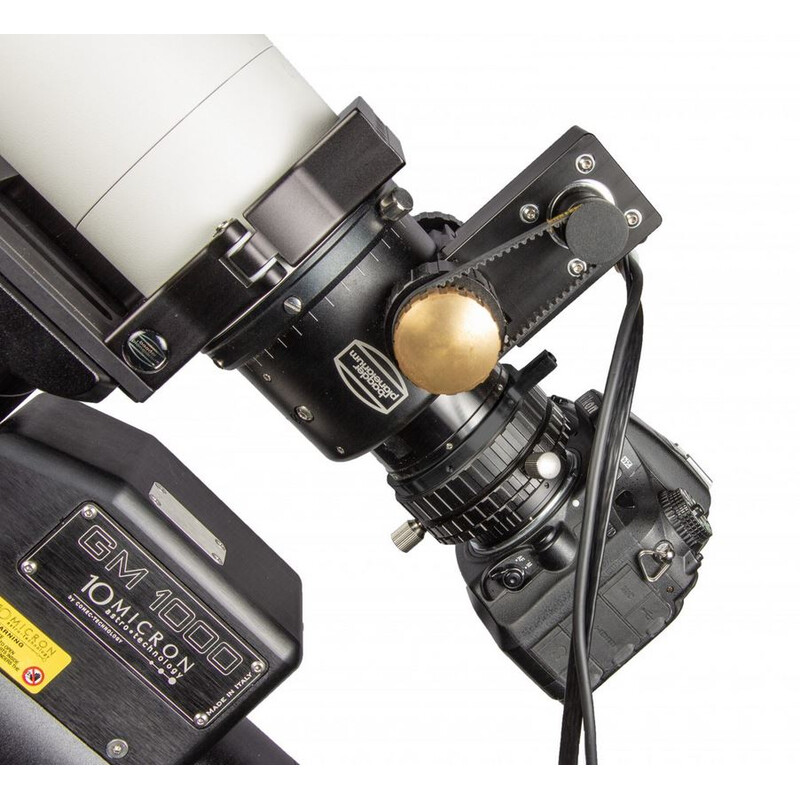

Focalização de alta precisão de cargas pesadas: o motor de passo de alto torque está diretamente conectado ao focalizador por meio de uma correia dentada. Isso elimina a folga (backlash) que seria causada por uma transmissão por engrenagem. O SteelDrive pode mover cargas de até 8 kg com rapidez e precisão. A resolução do passo é de aproximadamente 2,5 micrômetros.
O manuseamento manual intuitivo permite encontrar rapidamente o foco e guardar a posição de foco. Para isso, existem vários modos de movimento:
- No modo normal, o focalizador se move enquanto um botão de direção é pressionado.
- No modo de jogging, cada toque no botão percorre uma distância configurável pelo software SteelGo (por exemplo, 0,1 mm).
- No modo de passo único, cada toque no botão move o menor passo possível (aproximadamente 2,5 micrómetros).
A configuração dos limites, o armazenamento e a reinicialização de uma posição conhecida, bem como a ativação/desativação da compensação de temperatura também são possíveis com o controle de mão. A luz de fundo do teclado e a luminosidade dos LEDs de status são reguláveis.

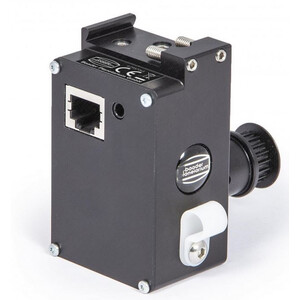

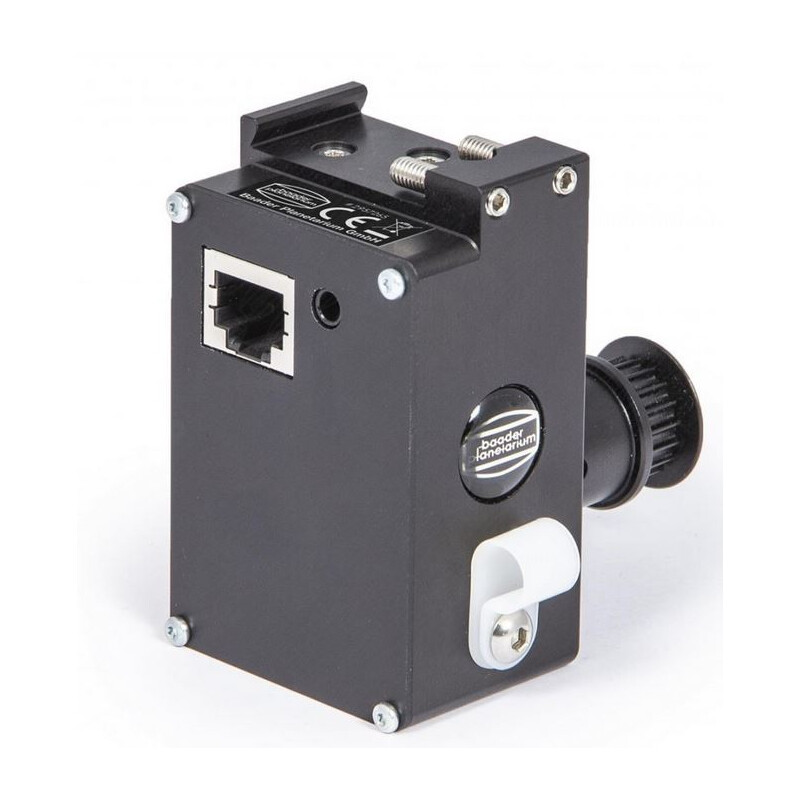

Sensor de homing sem contacto: A unidade do motor SteelDrive possui um sensor de homing sem contacto (sem desgaste). O sensor é ativado por um íman que pode ser fixado na parte móvel do focalizador. Ele permite o retorno preciso a posições guardadas e também serve como referência para o batente mecânico. A entrega inclui um suporte simples para o íman, que é fixado no focador-manual. Para o Baader Diamond Steeltrack® Focador, um anel magnético de metal está disponível separadamente. No entanto, o SteelDrive também pode ser utilizado sem o sensor de homing, uma vez que a posição absoluta é guardada a qualquer momento na memória interna não volátil. Mesmo em caso de falha de energia, a posição absoluta é mantida, desde que o focador não seja movido manualmente.
Compensação de temperatura: É possível utilizar dois sensores de temperatura digitais em simultâneo. Um pode ser ligado ao motor e outro à unidade de controlo. Para a compensação automática da temperatura, é possível selecionar um sensor ou utilizar a temperatura média de ambos os sensores. Desta forma, a compensação pode ser adaptada às condições locais (por exemplo, medição fora e dentro do telescópio). O fator de compensação de temperatura é calculado com o software SteelGO e pode ser armazenado localmente na unidade de controlo SteelDrive. O período de compensação e o valor limite Delta-T também podem ser ajustados. Assim, a compensação de temperatura também pode ser utilizada em modo autónomo (sem computador ligado).
O SteelDrive possui uma saída PWM de 12 V/1 A. Esta pode ser utilizada com o cabo adaptador opcional para a porta AUX do controlador Steeldrive II para ficha RCA para almofadas de aquecimento comuns (aquecimento de tampas de orvalho) até 10 W. A potência pode ser definida de forma fixa no software SteelGO ou pode ser mantida uma temperatura alvo em conjunto com um dos sensores de temperatura. Desta forma, evita-se a entrada desnecessária de calor no telescópio, aquecendo a tampa anti-orvalho apenas um pouco acima do ponto de orvalho. Não só a temperatura das tampas anti-orvalho pode ser regulada, como também é possível uma regulação de temperatura altamente precisa (+/-0,1 °C) de filtros óticos ou similares.
Todas as peças são fabricadas na Alemanha. Todas as peças mecânicas são fresadas em alumínio CNC. As placas de circuito impresso também foram totalmente desenvolvidas e fabricadas na Alemanha. São utilizados apenas componentes eletrónicos de alta qualidade. As placas eletrónicas têm ainda um revestimento protetor.
Baixo consumo de energia: a corrente do motor é reduzida automaticamente quando o aparelho está em modo de espera. O SteelDrive II consome então cerca de 0,7 watts.
