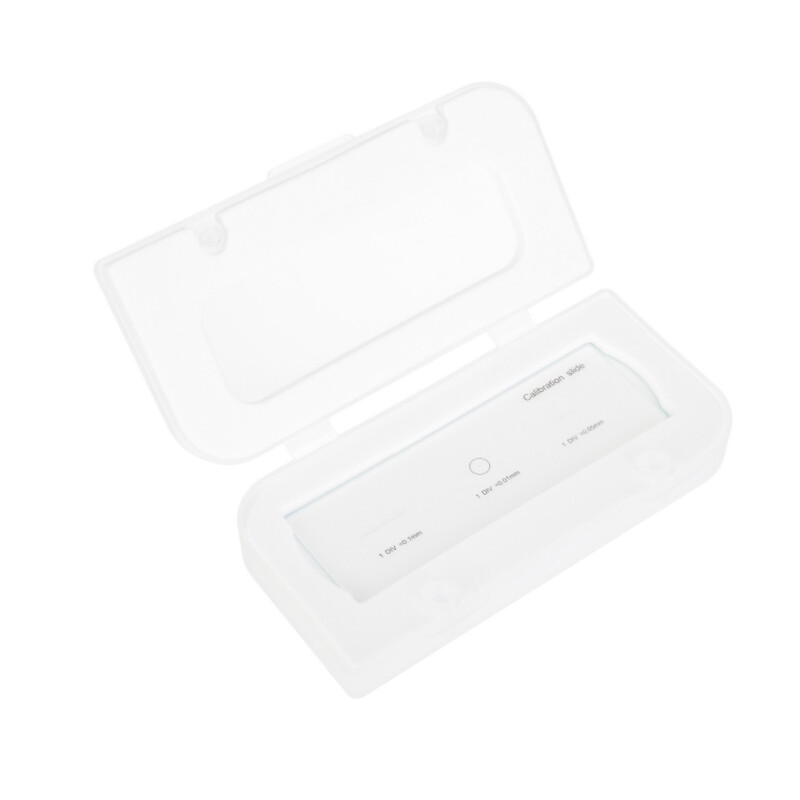

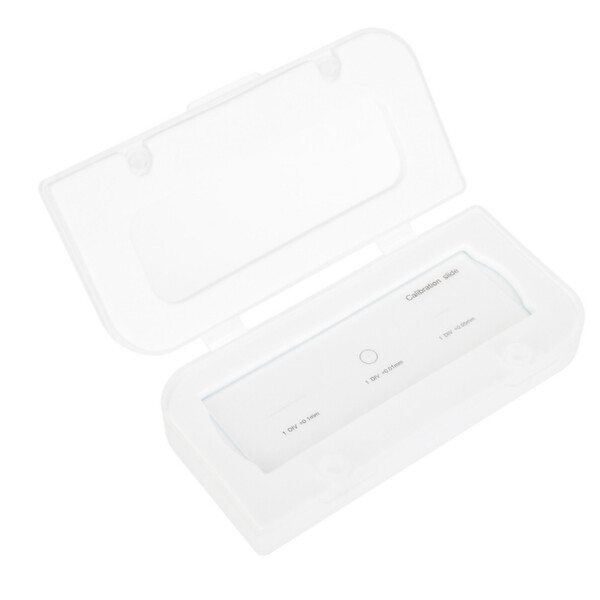

A lâmina porta-objetos é adequada para microscópios de todas as marcas. É fabricada em vidro ótico e possui dimensões padrão.

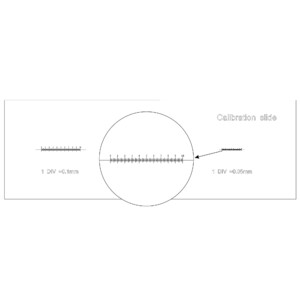

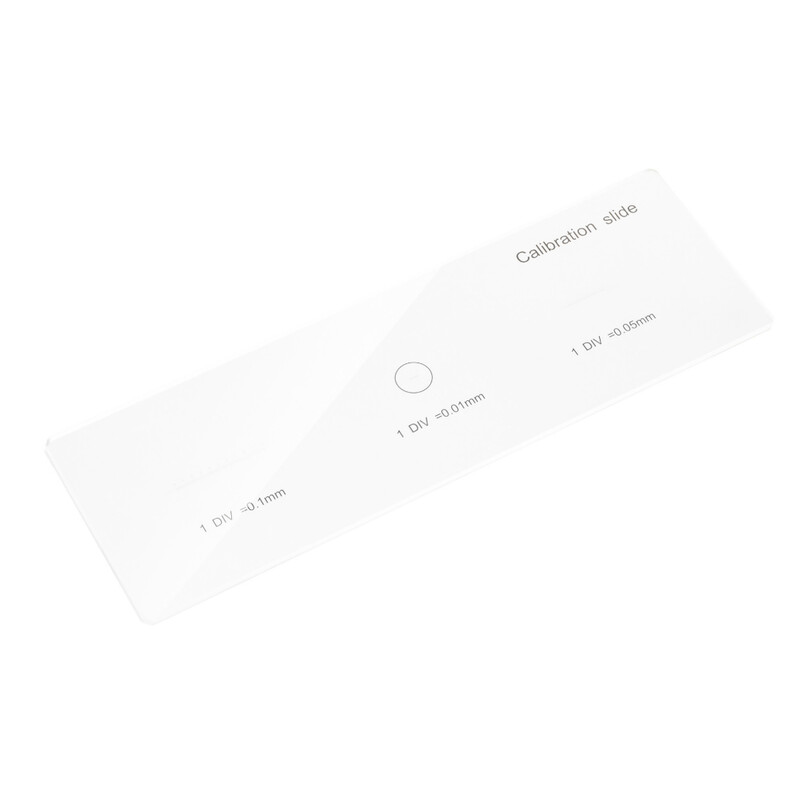

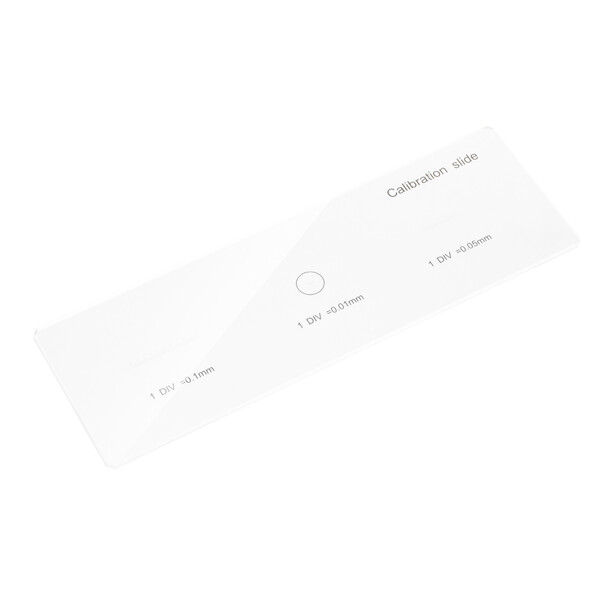

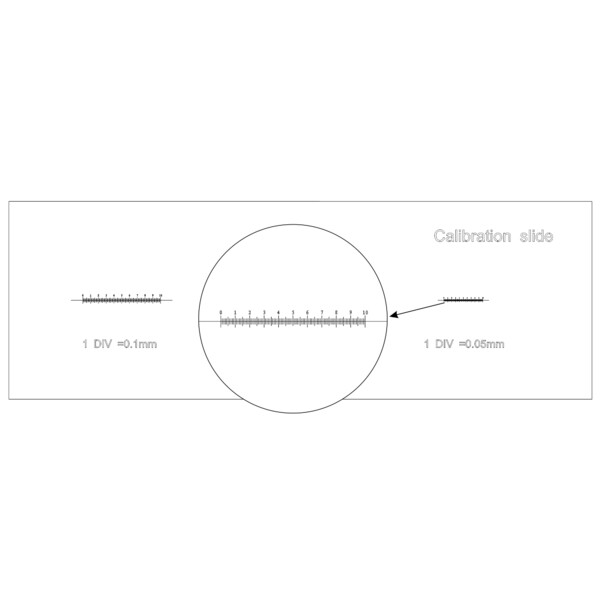

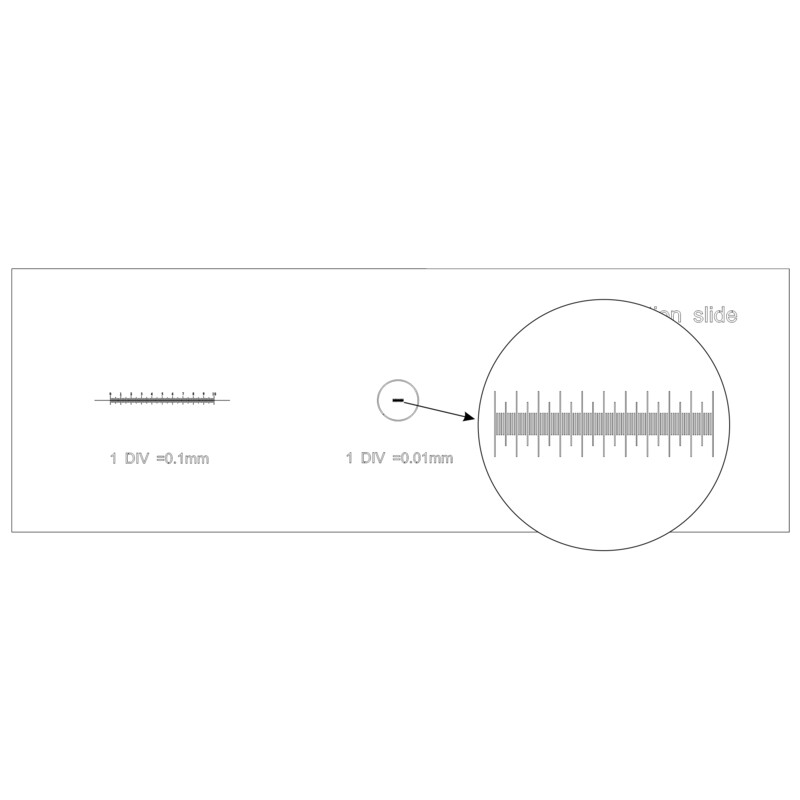

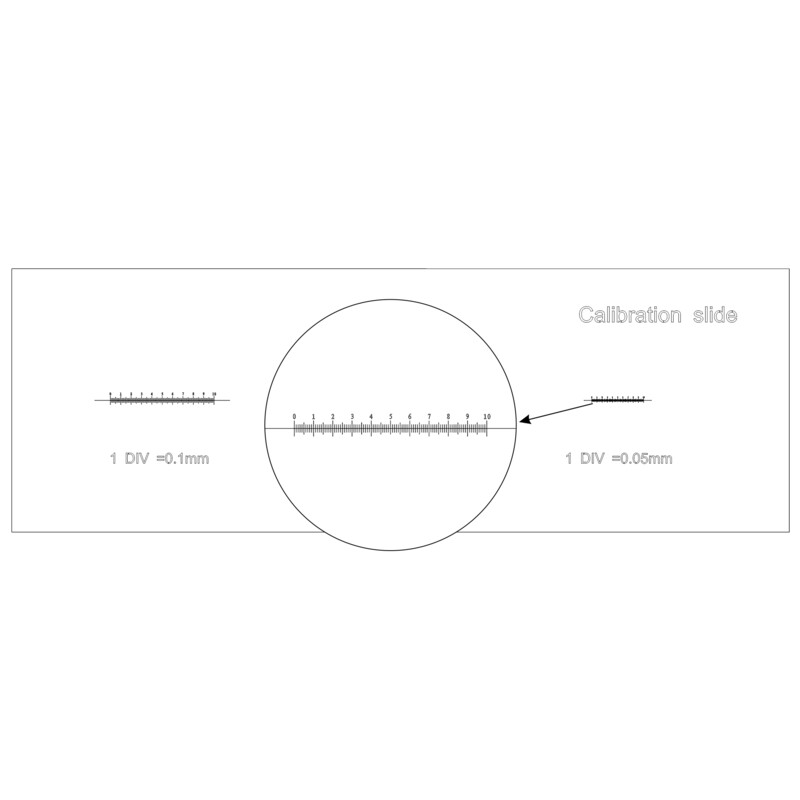

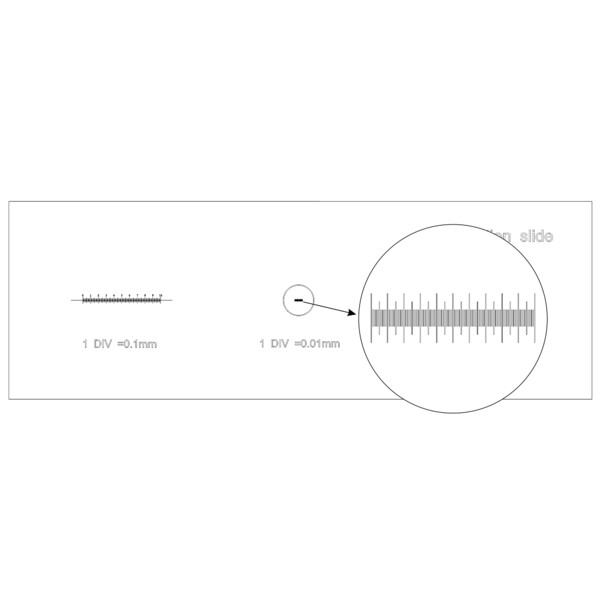

Na lâmina porta-objetos estão fixadas três escalas micrométricas com divisões de 0,1 mm, 0,01 mm e 0,05 mm.
Uma lâmina de calibragem é necessária para melhorar a precisão da medição ao utilizar um software de câmara. A calibragem é realizada individualmente para cada lente.
Como utilizar a lâmina de calibração:
- Fixar a lâmina porta-objetos na platina del microscopio.
- Gire o revolver para selecionar a lente desejada.
- Tire uma foto da lâmina.
- No programa de análise de imagens, selecione o modo de calibração, indique com o mouse a distância máxima visível e insira o valor resultante em unidades reais.
- Insira o nome da calibragem e verifique os valores.
- Se tudo tiver sido feito corretamente, o programa memoriza o fator de correção e, no futuro, converte automaticamente os valores para as unidades de medida desejadas.
Calibragem do software de análise de imagens
A calibragem é realizada individualmente para cada lente utilizada para observação. A lâmina de calibragem é utilizada para determinar o fator de calibragem para o software de análise de imagem.
- Fixar a lâmina de calibração na platina del microscopio.
- Selecione a lente desejada e ajuste a resolução máxima da câmara.
- Crie uma imagem de contraste da lâmina no ecrã e capture a imagem.
- Selecione o modo "Calibragem" no software de análise de imagem.
- Clique com o rato para definir a distância máxima visível entre a primeira e a última divisão da escala.
- Insira o tamanho da escala resultante em unidades reais no software de análise de imagem.
- Insira o nome da calibração, indicando a ampliação atual da lente.
- Verifique o resultado: no modo "Medição", meça algumas divisões das escalas do suporte de calibração em unidades reais.
- O software de análise de imagem guarda o fator de calibração com o nome selecionado. Em seguida, os resultados são automaticamente convertidos para as unidades de medida selecionadas.
Calibragem da escala ocular
A calibragem da escala ocular é realizada individualmente para cada lente utilizada para observação. Coloque a lâmina na platina del microscopio e foque o microscópio na escala. A ocular deve ser girada no tubo ocular até que as escalas da lâmina e da ocular fiquem paralelas entre si.
- Se utilizar lentes com ampliação baixa, calcule quantas divisões da escala ocular cabem na escala da lâmina porta-objetos.
- Se utilizar lentes com ampliação média e alta, calcule quantas divisões da lâmina cabem na escala do ocular.
O cálculo para cada lente é feito de acordo com a seguinte fórmula:
Е=ТL/A
em que:
- E – valor de divisão ocular
- Т – valor de divisão indicado na lâmina (0,01 mm)
- L – número de divisões do micrómetro da lâmina porta-objetos
- A – número de divisões da escala ocular.
Os valores resultantes para a divisão da escala ocular para cada lente são registados.
Ao medir um objeto, deve-se primeiro contar o número de divisões da escala ocular que cobre o objeto. O resultado é multiplicado pelo valor da escala calculado anteriormente para a lente selecionada. O valor resultante é a dimensão real do objeto.
