Em resumo:
- Concebido para a montagem numa coluna de betão
- ideal para Skywatcher EQ6, EQ6-R, AZ-EQ6 e EQ8 (e semelhantes)
- 100% fabricado na Europa
Fixe a montagem numa coluna de betão
A solução ideal para observatórios privados: estável, fácil de montar e variável. Esta versão do adaptador para pilar de betão é adequada para o Skywatcher EQ6, EQ6-R, AZ-EQ6 e EQ8, bem como para todas as montagens dos EUA com ligações idênticas, por exemplo, Orion atlas e, com uma ligeira adaptação, também para as montagens EM-11 e EM-200 da Takahashi. Todos os furos e roscas são pré-perfurados.
Construção

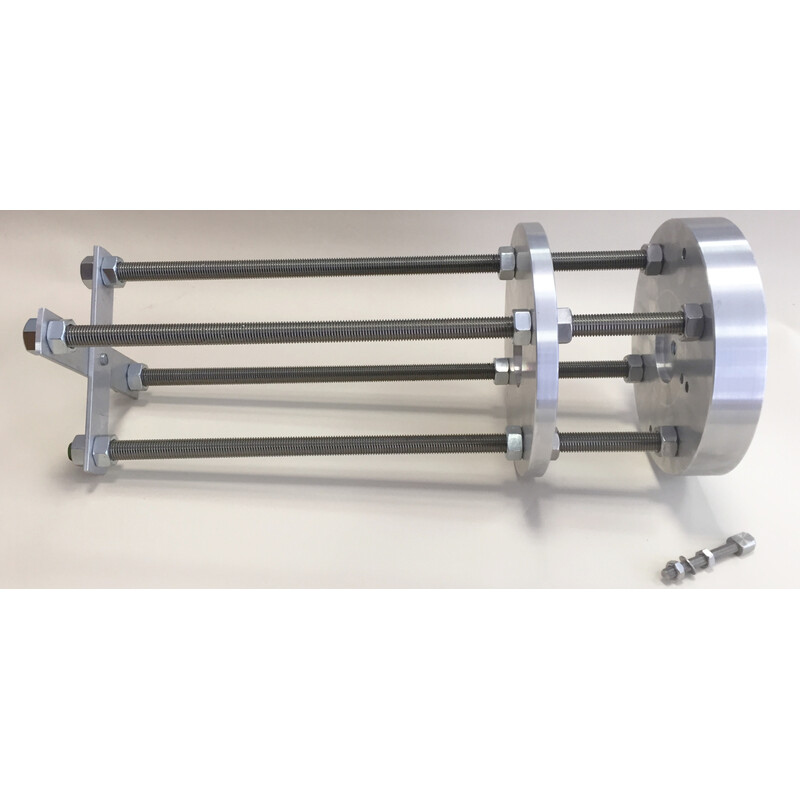

O adaptador para pilares de betão é composto por três níveis, que estão ligados por 4 hastes roscadas M16 fortes:

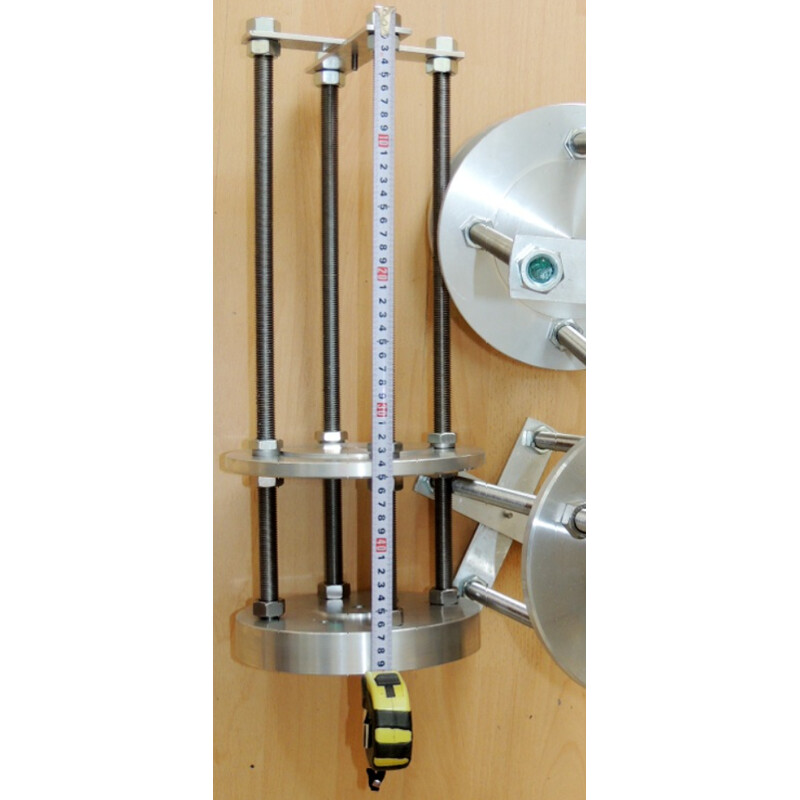

o nível mais baixo, denominado estabilizador, é composto por dois perfis de alumínio cruzados, que estão totalmente enterrados no betão. Estes seguram ou estabilizam os 4 varões roscados, à semelhança da estrutura metálica do betão armado.
O nível central, designado por nível de plataforma, é uma placa metálica sólida com 10 mm de espessura e 20 cm de diâmetro. Esta placa já é visível e cobre a coluna a partir de cima. Os varões roscados são aparafusados com porcas, tanto por cima como por baixo. Após a colocação em betão, apenas as porcas superiores são acessíveis.

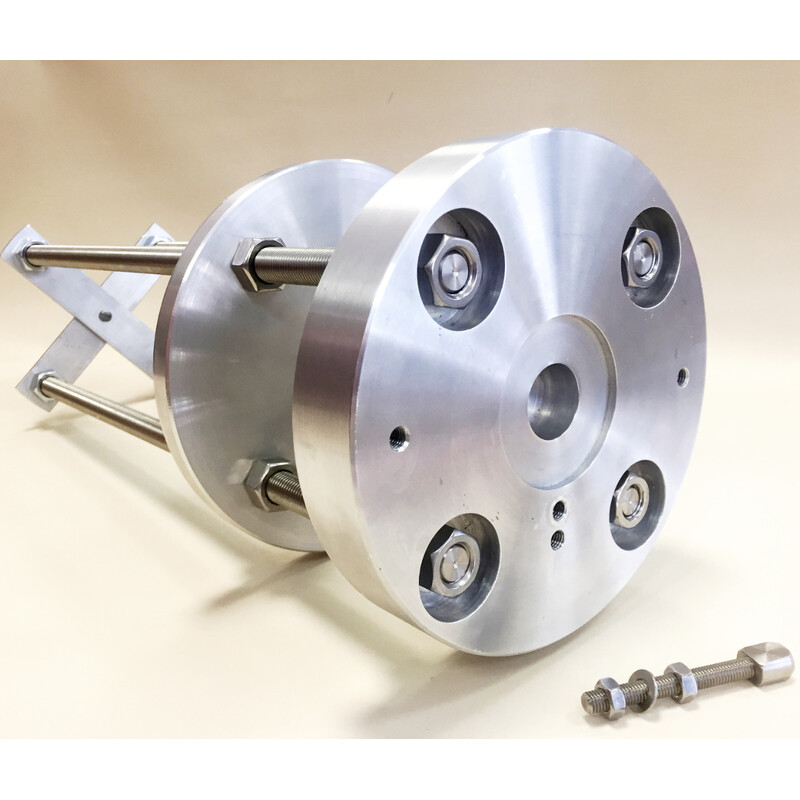

O nível de apoio é específico da montagem, é aqui que a montagem é fixada. Só precisa de espaço suficiente entre o nível do convés e o nível de apoio para que a montagem possa ser fixada ou removida por baixo (à mão ou com ferramentas). Pode definir esta distância antes de afundar o adaptador no betão, graças à rosca contínua das hastes roscadas.
O espigão norte
Muitos entusiastas do astro foram confrontados com o problema de os EQ6 de diferentes anos de fabrico terem também um espigão Nord de diferentes comprimentos. Para evitar serras ou extensões fastidiosas, a Lacerta redesenhou o espigão Nord em 2017. O típico perfil Nord-Dorn, que é pressionado pela direita e pela esquerda através de parafusos de ajuste horizontais, assenta numa longa haste roscada M8 e pode, assim, ser ajustado individualmente em altura.

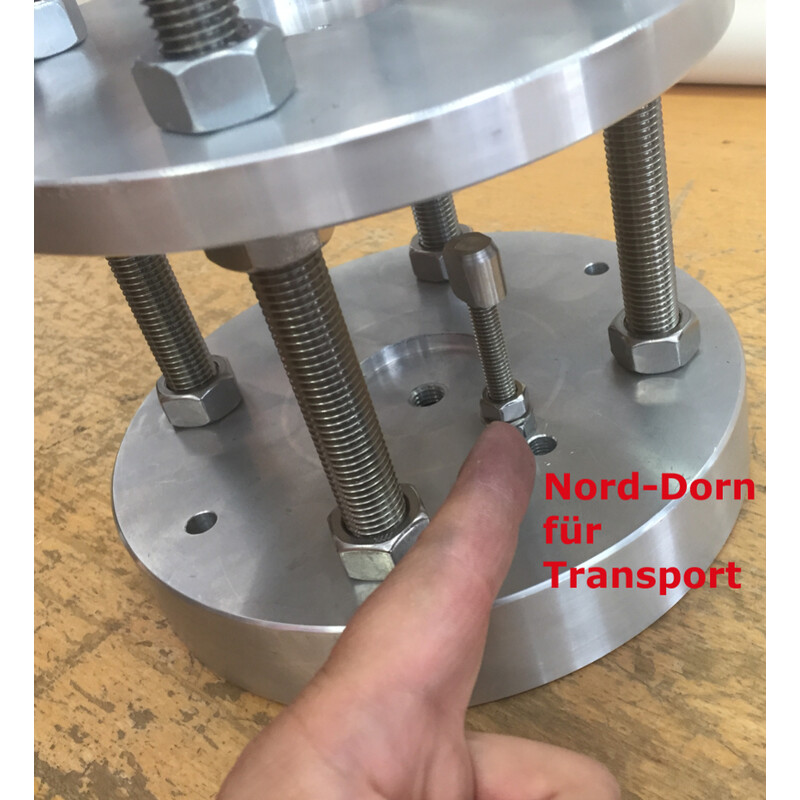

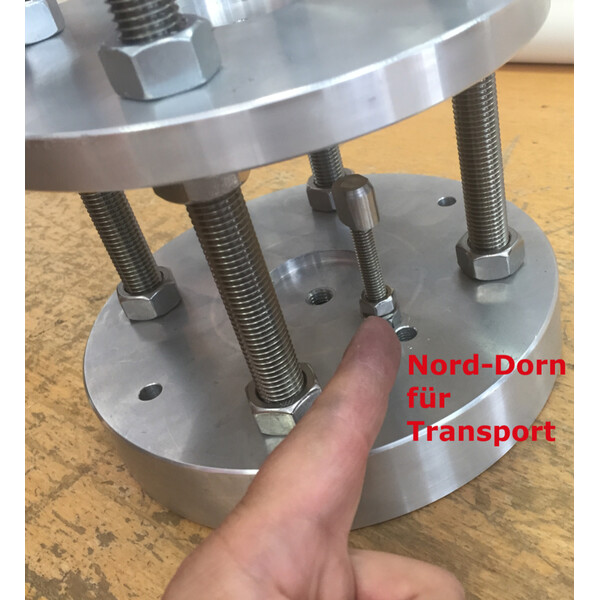

Para poder transportar o Nord-Dorn sem danos, o mandril está montado ao contrário e virado para baixo.
Montagem
Para este adaptador de coluna de betão, é necessário um tubo de cofragem adequado (não incluído no volume de fornecimento), que lhe dá a forma da futura coluna. O mandril norte (mandril sul em algumas montagens) é aparafusado INVERTIDO numa rosca livre para o transporte; por favor, não deite betão sobre ele, mas desenrosque-o e aparafuse-o no orifício fornecido. A altura do espigão pode ser ajustada utilizando as duas porcas de parafuso (bloqueio). É aconselhável experimentar o EQ6 ou EQ8 na placa superior antes de betonar (em linguagem simples, aparafuse-o e depois retire-o novamente - assim pode ver quanto espaço é necessário para a mão apertar o parafuso de fixação central). Este teste também pode ser efectuado pouco antes da betonagem. Por razões de estabilidade, a plataforma deve ter uma grande distância em relação ao betão (distância: nível da plataforma ao nível do suporte). A placa central pode ser levantada e baixada utilizando as 4 porcas de parafuso. Idealmente, a placa central deve "flutuar" no betão ainda líquido e a distância entre a plataforma central e a superior deve ser suficientemente grande para permitir espaço para uma mão ou uma ferramenta de aparafusamento.
Para garantir a estabilidade de toda a coluna, é necessária uma fundação adequada, que é vazada em betão. Na fundação acabada, o reforço deve sobressair da fundação no ponto onde a coluna será posteriormente fixada para garantir uma transição estável entre a coluna e a fundação.
Coloque o tubo de cofragem na fundação e apoie-o lateralmente para que permaneça horizontal durante o vazamento subsequente (e possivelmente verifique a direção da bússola com a montagem no lugar).
Recomenda-se também que reforce o tubo de cofragem com um reforço (idealmente com o reforço a sobressair da placa de base, se esta for suficientemente comprida)
Deite betão no tubo de cofragem a partir de cima até estar cheio até à borda.
Pressione agora o adaptador de pilar de betão com os perfis cruzados primeiro no betão até que o nível da plataforma esteja nivelado com o tubo de cofragem. Verifique aqui se o espigão está a apontar na direção certa (ATENÇÃO: no novo EQ8-R, o espigão está a sul)
Após a cura (pode demorar vários dias, dependendo da produção e da temperatura), pode retirar o suporte da coluna. O tubo de cofragem também pode ser retirado.
A montagem pode ser aparafusada no seu lugar.
Para além dos tubos de cofragem de cartão originais, também são possíveis tubos de PVC ou de metal.
ATENÇÃO: o mandril norte/sul deve estar virado para norte/sul durante o vazamento do betão para poder nivelar corretamente o EQ6 ou o EQ8.
O parafuso de fixação central faz PARTE DA MONTAGEM, NUNCA é fornecido por nós. EQ6, EQ8, Takahashi, etc... requerem parafusos centrais diferentes, é impossível ter um sortido de parafusos M8, M10, M12, 3/8" etc... em diferentes comprimentos e tipos (hexagonal, sextavado interior,...).
Modificação simples para montagens Takahashi
Se pretender fixar uma montagem Takahashi EM-11 ou EM-200, só precisa de perfurar a rosca M12 centrada do adaptador de coluna de betão para um orifício com um diâmetro de 12 mm. Pode então fixar a montagem aqui utilizando os parafusos originais que a Takahashi fornece com a cruz de eixo.
Se, aquando da encomenda, nos informar que pretende montar uma montagem Takahashi, teremos todo o gosto em preparar o orifício para si.
Naturalmente, também tem a opção de fazer furos e roscas adicionais no nível de suporte para a sua própria (outra) montagem. Há espaço suficiente na espessa placa de alumínio!
Fabricado a 100% na Europa
A fim de apoiar a economia local, as placas de alumínio não são importadas do Extremo Oriente, mas compradas do fabricante de alumínio da Baixa Áustria "BLECHA" e também pré-cortadas lá. O processamento posterior é efectuado pela KITECH, uma empresa unipessoal que mantém o histórico telescópio Urania no Observatório Urania de Budapeste há mais de 20 anos. Os adaptadores para colunas de betão são depois montados na filial da Lacerta em Deutschkreutz, Burgenland. Até a embalagem vem da UE - de uma empresa sem fins lucrativos que emprega apenas pessoas com deficiência.
