Holographic Attachment for Laser Collimator - Square Grid

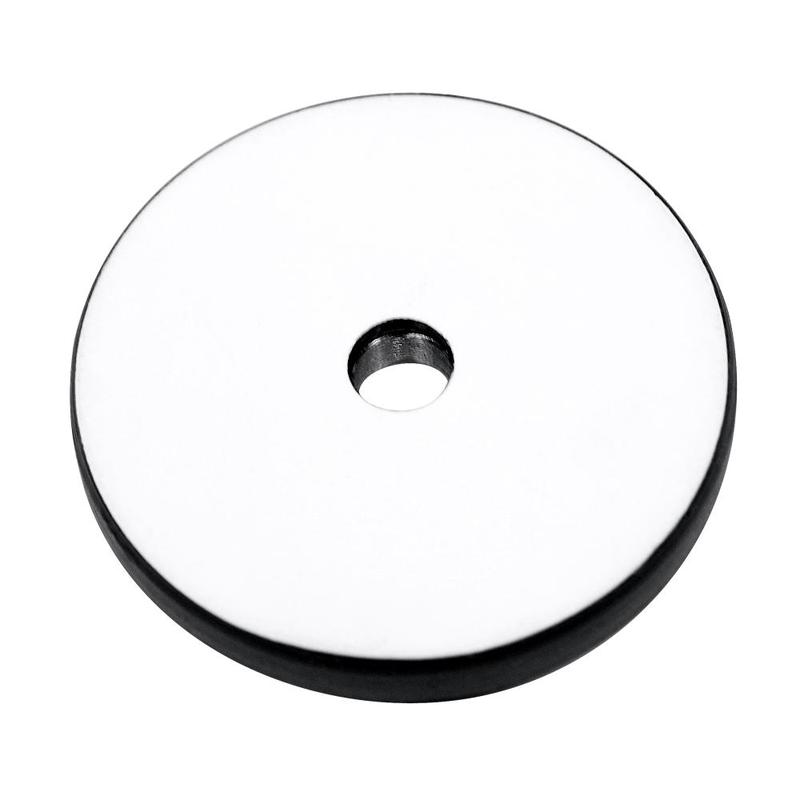

Os acessórios holográficos opcionais são facilmente aparafusados na abertura do laser e possuem uma tela de projeção solar na superfície frontal. Eles contêm um elemento óptico que diverge a maior parte da luz laser num padrão simétrico em torno do ponto central do laser. O padrão projetado é muito útil para centrar elementos óticos e alinhá-los simetricamente em relação à borda da ótica.

3 padrões disponíveis:

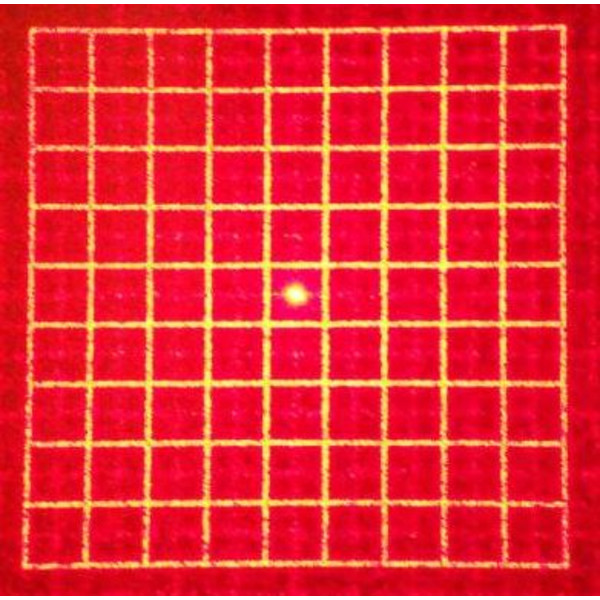

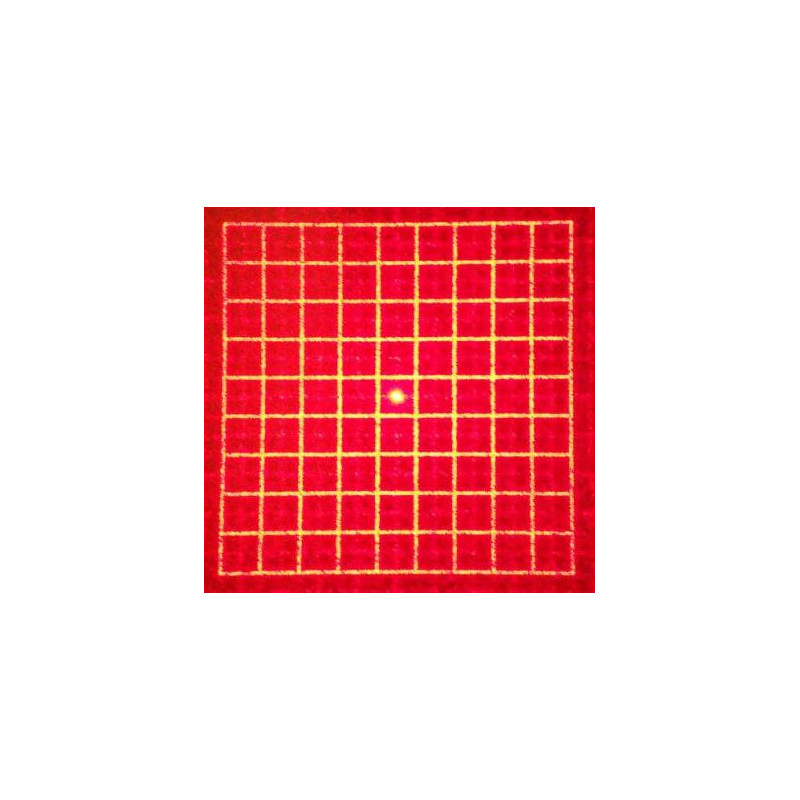

• Grade de linhas quadradas 10 x 10. Este padrão é fornecido como padrão (salvo indicação em contrário). Tem 21 graus de largura, permitindo centrar óticas com uma relação de abertura até f/2,7. Este padrão é recomendado para aplicações padrão, pois pode fornecer bons resultados mesmo para os telescópios mais rápidos do mercado.
• 9 círculos concêntricos. Esta grelha tem 10 graus de amplitude e pode atingir a borda de todas as óticas mais lentas que f/5,7. É recomendada para telescópios com esta relação de abertura ou mais lenta. Como a luz laser é dispersa por uma área menor, é mais brilhante do que o padrão de grelha, tornando-a especialmente adequada para telescópios cassegrain. O padrão é frequentemente visível apenas através da luz laser dispersa pelo pó ou por uma superfície rugosa, podendo ficar muito escuro em espelhos particularmente limpos. Por isso, é particularmente importante que o padrão seja claro.
• Padrão de mira telescópica com retículo. Esta grelha também tem 10 graus de largura. Pode ser utilizada para colimar o espelho primário de um telescópio Newton sem lente barlow, sendo este alinhado de forma a refletir o feixe laser central de volta para a abertura do colimador laser. A cruz de fios torna muito mais fácil ver se o ponto refletido atinge exatamente o centro da abertura.
