Sistema EP Arms RotoClip
foi desenvolvido especialmente para utilização com dispositivos auxiliares. Com uma precisão de repetição garantida de +/- 0,1 mm, é o único adaptador deste tipo no mercado. É adequado para armas de repetição, espingardas de carregamento automático, mas também para armas combinadas.
O sistema, com patente mundial registada, destaca-se pelas suas características inteligentes, tais como o centragem precisa ao inserir o encaixe roscado, a rosca redonda interrompida e a tensão da meia concha na lente da mira telescópica. Devido à largura de fixação muito reduzida de 15 mm (ZFHS) - 25 mm (ZFHL), é possível montar dispositivos auxiliares também em armas combinadas, o que até agora nenhum fabricante no mercado conseguiu.
Vantagens do sistema RotoClip:
- Sistema modular:
composto pelo adaptador de lentes ZFHL com largura de fixação de 25 mm ou pelo ZFHS com largura de fixação de 15 mm. E pelo adaptador de ligação ao dispositivo adicional GWA com a ligação de baioneta ou rosca adequada. - Precisão máxima:
Repetibilidade garantida de +/- 0,1 mm - Utilização em várias armas e miras telescópicas:
Outra vantagem essencial é a utilização múltipla em diferentes miras telescópicas sem necessidade de novo ajuste (apenas é necessário o ajuste inicial). Um exemplo: possui uma mira telescópica com 62 mm e outra com 56 mm de diâmetro externo. Neste caso, necessita apenas de um adaptador adicional no tamanho correspondente à sua mira telescópica e pode trocar os seus instrumentos entre si sem remover o adaptador. - Sustentabilidade:
Ao adquirir um novo dispositivo adicional, necessita apenas de um novo adaptador de rosca GWA.
Ao adquirir uma nova mira telescópica, necessita apenas de um novo adaptador de lentes ZFHL (longo) ou ZFHS (curto).

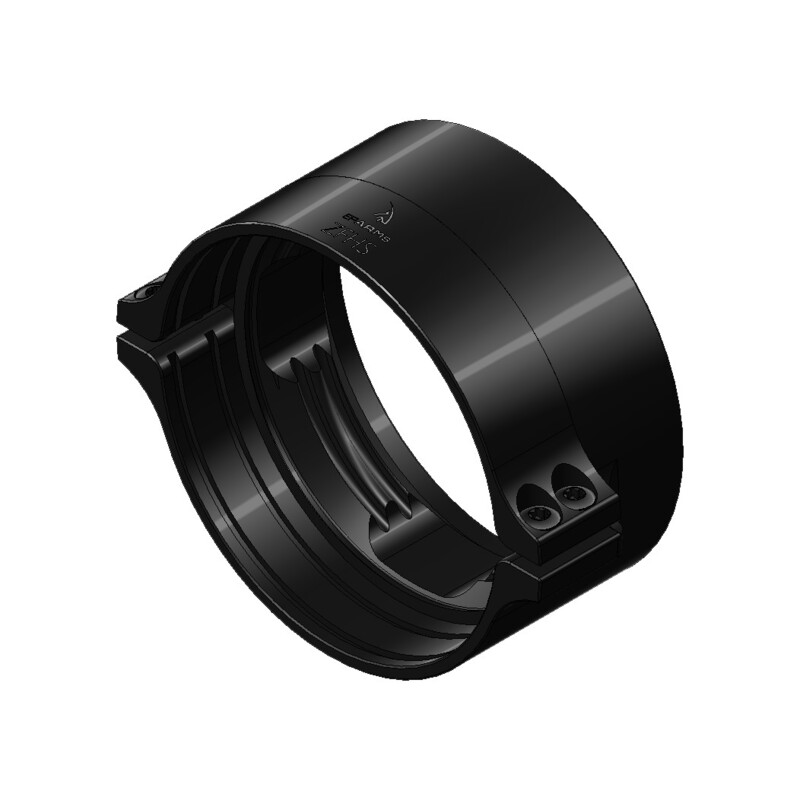

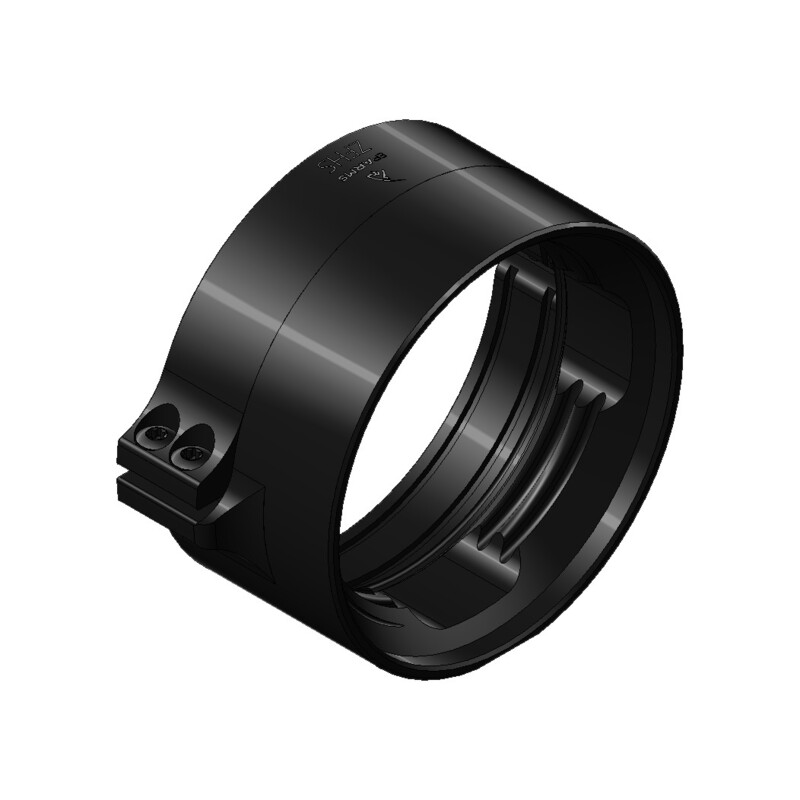

Este produto é o adaptador de lentes ZFHS. O diâmetro pode ser encontrado na descrição do produto ou nas especificações técnicas.
Detalhes técnicos RotoClip ZFHS:

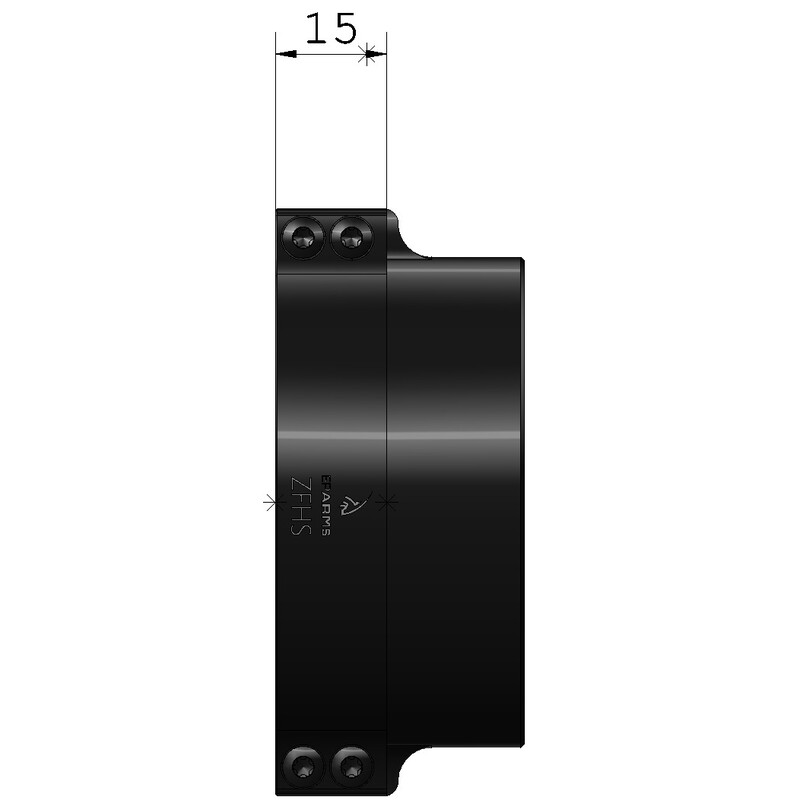

- Baixa área de tensão necessária (15 mm)
- Fixação firme na lente da mira telescópica com 4 parafusos M3 (3 Nm)
- Posição do ponto de impacto 100% reproduzível
- O dispositivo adicional pode ser utilizado em várias miras telescópicas
- Design muito curto para canos curtos com silenciador
- 100% fabricado na Alemanha
- Alumínio anodizado preto
- A unidade de medida ZFHS XX mm refere-se sempre ao diâmetro externo da mira telescópica
Dicas para a montagem e colocação em funcionamento do sistema RotoClip:
O adaptador é fixado firmemente à lente da mira telescópica com 4-6 parafusos M3 (dependendo do modelo) com um torque de 1,8-2 Nm. O adaptador deve ser alinhado antes da utilização. Isto é feito como de costume através da cruz auxiliar do dispositivo adicional (imagem térmica). Em aparelhos de visão noturna, é necessário observar as instruções do fabricante dos instrumentos (alinhamento do interruptor, por exemplo, 12 horas).
Após ter efetuado o alinhamento, pode começar a disparar para testar e, se necessário, corrigir o alinhamento do adaptador. Se estiver satisfeito com o resultado, pode proceder da mesma forma na sua segunda mira telescópica. Atenção!!!! Não corrija novamente a sua câmara térmica, mas alinhe o seu adaptador de forma que a cruz auxiliar coincida com a sua mira, tal como na sua primeira mira telescópica.
Dispare novamente e verificará que não ocorrerão desvios significativos.
