- A unidade de comando da cúpula de observatório Omegon v2.0 é desenhada para controlo do observatório. Consiste-se de quatro elementos básicos:

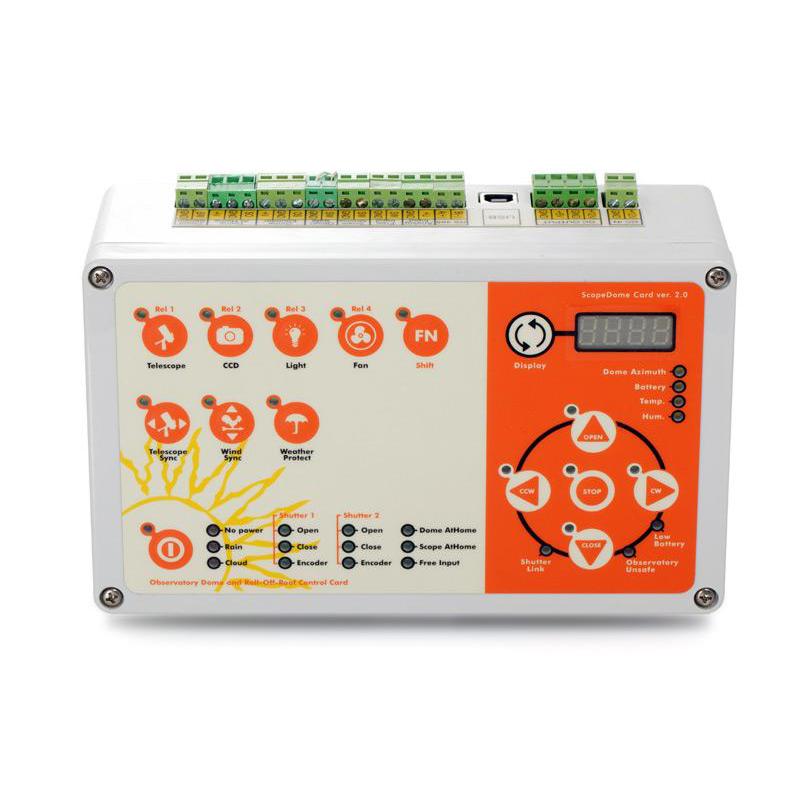

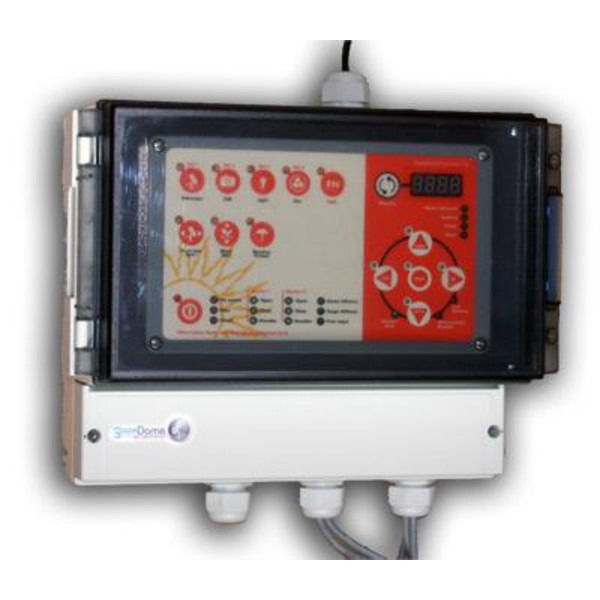

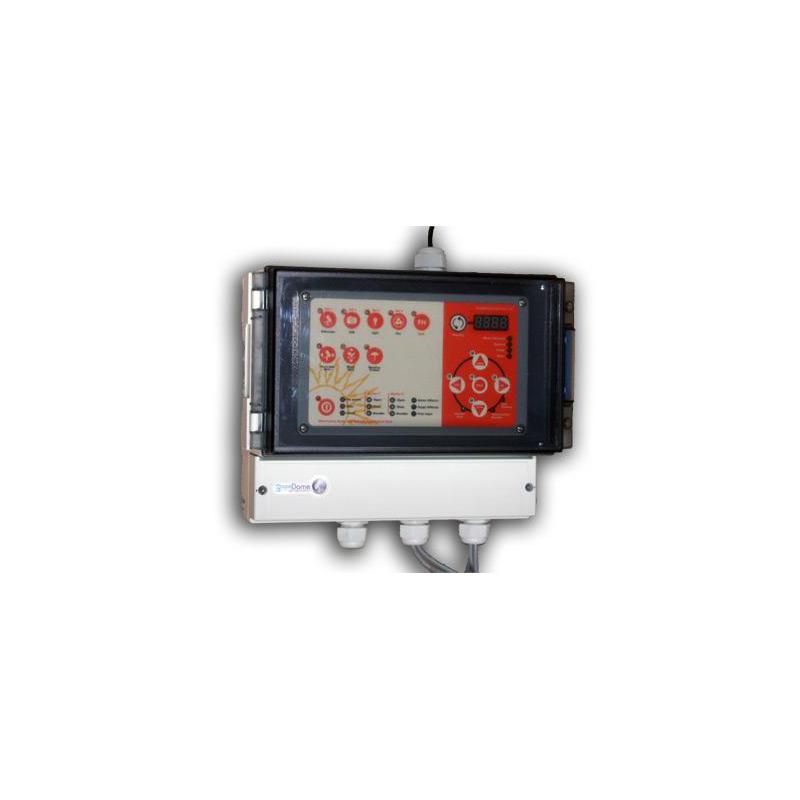

- parte principal estacionária - montada ao telescópio, controla o motor de giro da cúpula

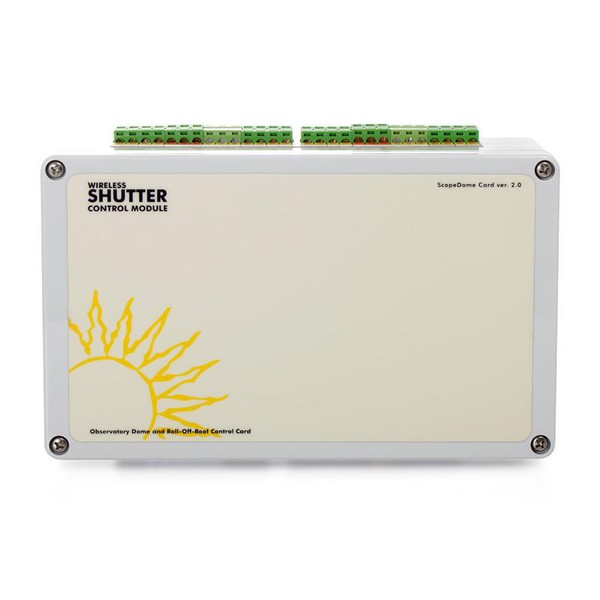

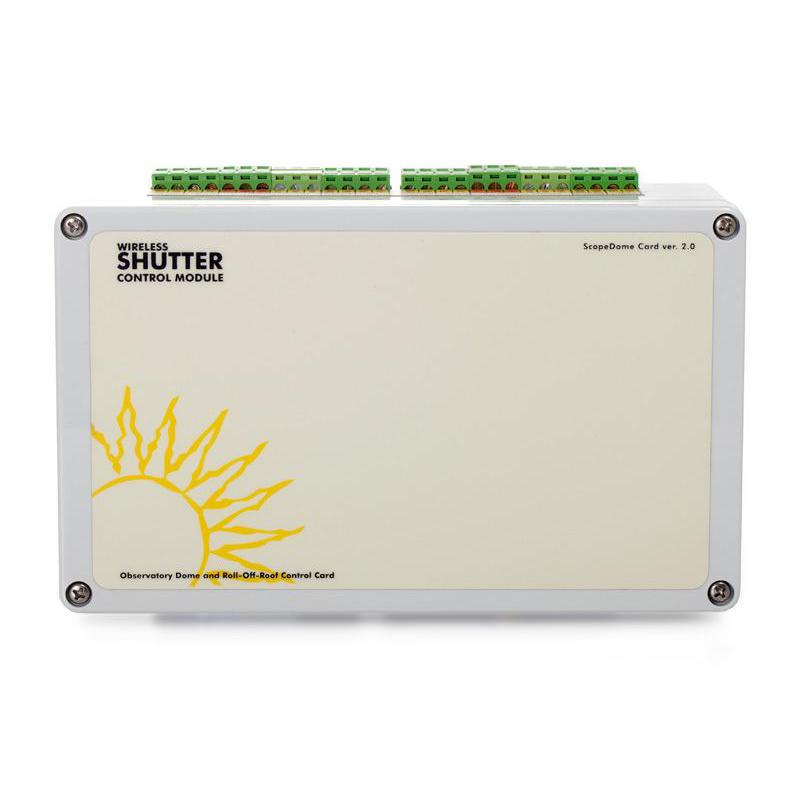

- parte móvel - montada na parte móvel da cúpula que controla a janela única ou dupla
- controlo remoto para comandar convenientemente os movimentos da cúpula durante observações visuais
- programa de controlo para Windows (ScopeDome driver)
O desenho versátil de nossa placa permite controlar tipos diferentes de cúpula. Com oito relés embutidos você pode controlar o fornecimento de energia para o equipamento do observatório tais como o telescópio, câmera, iluminação e ventilação. A placa é provida das entradas necessárias para indicar o estado atual da cúpula sensores de: posição base, janela aberta ou fechada. A parte da placa que controla a janela comunica-se com a parte principal da placa por meio de transmissão de rádio ou por fios usando contacto por RS 485. A comunicação da placa com o telescópio é realizada pela plataforma ASCOM 6.0 ou TheSky6 e atlas celeste TheSkyX. A placa é desenhada para trabalhar com tipós seletos de estações climáticas e sensores de nuvens. Com a placa é possível automatizar cúpulas de outros fabricantes, por exemplo, Sirius, Baader ou HomeDome.
A gama de aplicações possíveis
A unidade de comando da cúpula de observatório Omegon v2.0 permite que você controle cúpulas de de diversos fabricantes com janela única ou dupla e todos os tipos de observatórios de telhados deslizantes. Os sistemas de saída que controlam a operação dos motores que movem a cúpula e a janela é versátil e permite que você use qualquer motor - de um motor típico 12V DC (para cúpulas pequenas), até motores de passo ou ainda motores de até 3 fases AC. Se você usa um motor de 12V terá que usar a caixa de relés apropriada. A comunicação placa-computador é por via de entrada USB. O programa permite o uso da placa para controlar cúpulas de qualquer diâmetro.
A placa tem suprimento de enrgia universal embutido de 110 ou 230V AC e pode ser operado com 12V DC.
Funções básicas de equipamento pela placa:
- Controlar o motor de rotação e medição do azimute da cúpula.
- Controlar os motores de janela única ou dupla e informar qual o estado atual. Cada parte da janela pode ser equipada com codificador de posição.
- Controla energia para até oito dos equipamentos do observatório.
- Fechamento de emergência da janela no caso de más condições atmosféricas.
- Fechamento de emergência da janela em caso de falha no suprimento de energia do sistema.
- Fechamento de emergência da janela em caso de falha das baterias.
- Fechamento de emergência da janela em caso de perda de contacto com o computador controlador.
- Encontrar ponto base – procurar a posição de base do sensor.
- Lembrar a posição da cúpula após desligar.
- Apoia sensores de chuva e de nuvens.
- Comandos seguros bloqueia movimentos de motores.
- Comandos ScopeAtHome.
- Expõe informações básicas sobre o estado de sensores do observatório.

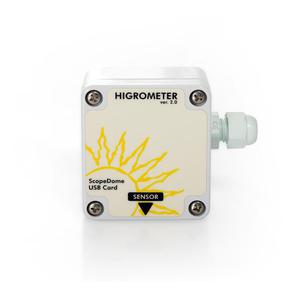

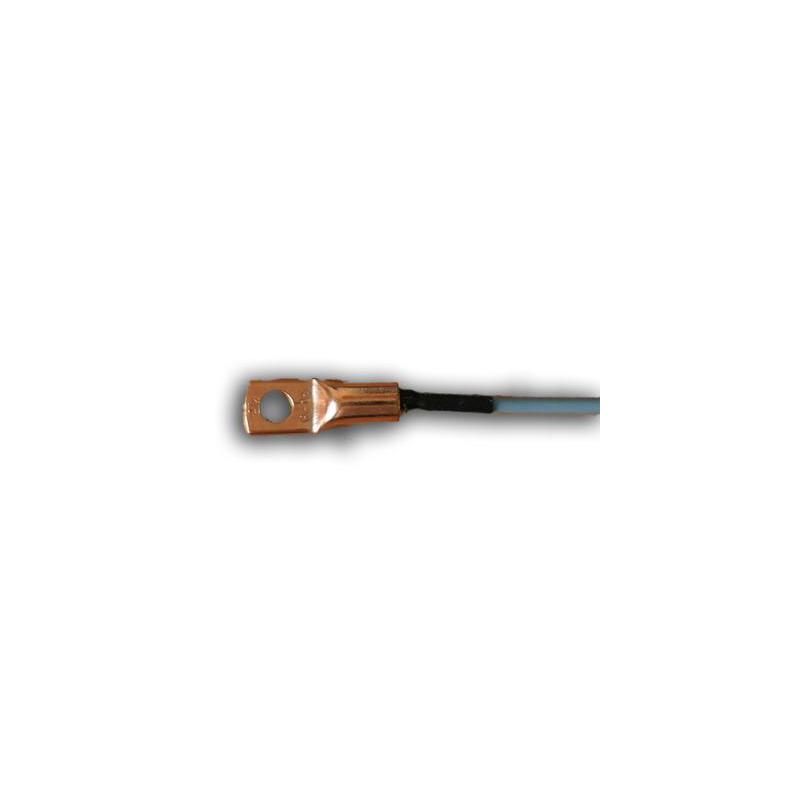

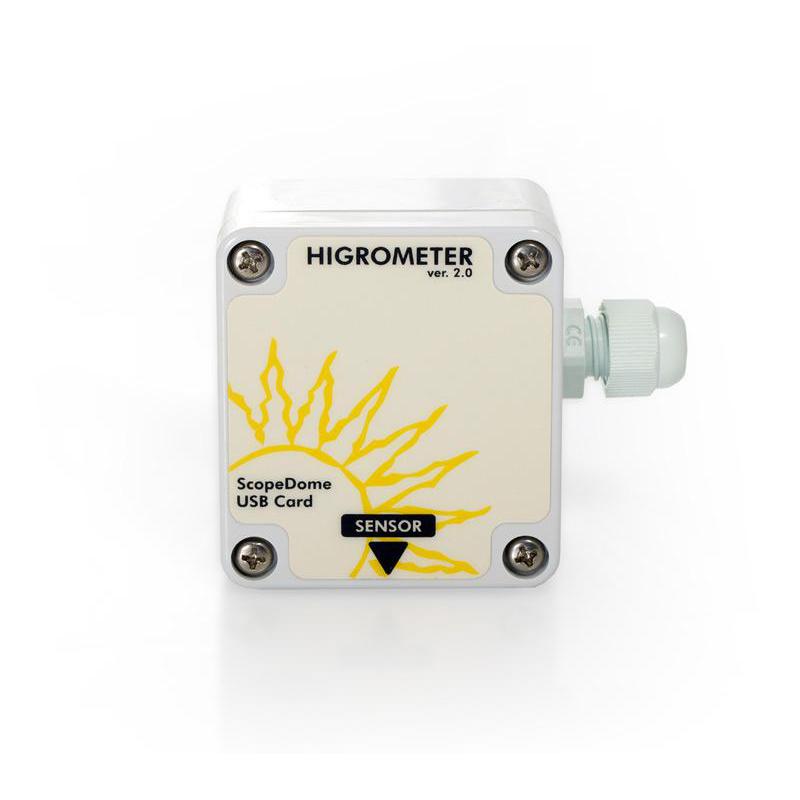

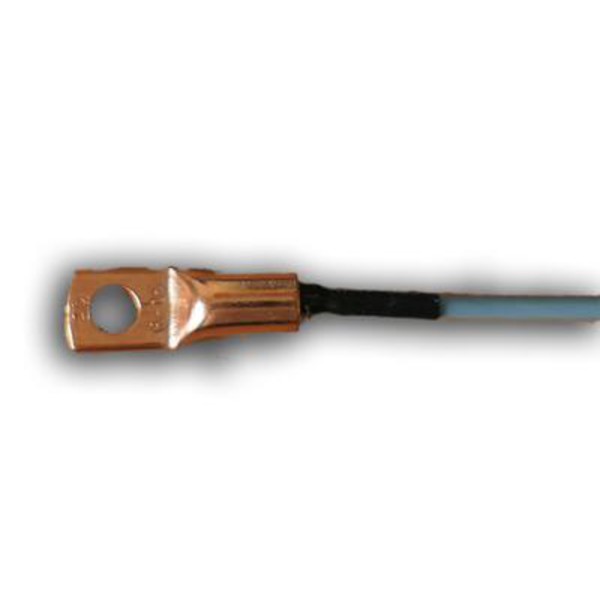

- Medida de temperaturas, interna e externa bem como umidade e pressão atmosférica.
- Medição de voltagem e corrente de baterias que suprem a cúpula.
- Realiza procedimentos de revisão de programa operacional da placa sem estar fisicamente presente no observatório.
