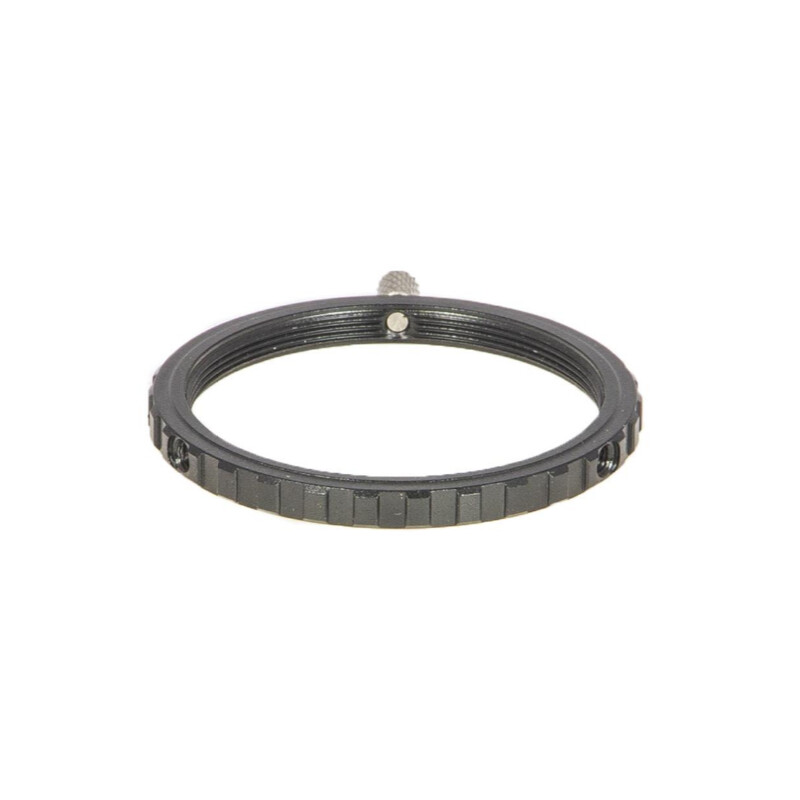

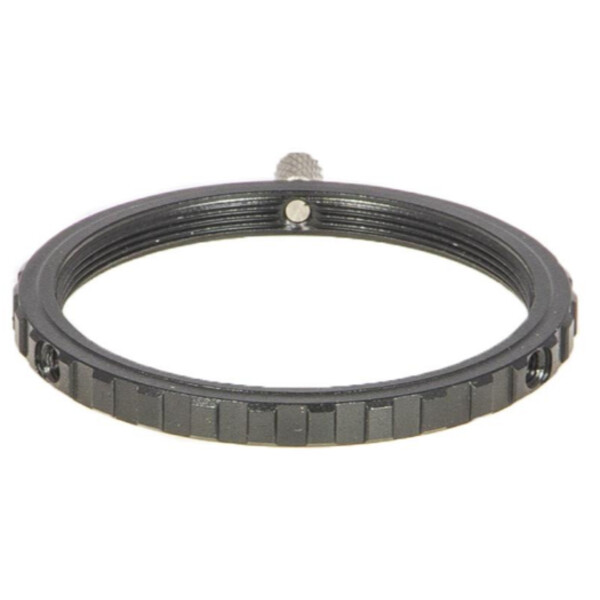

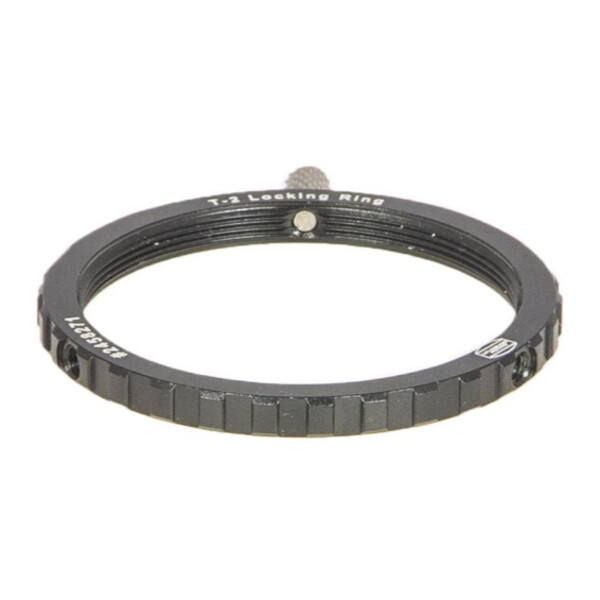

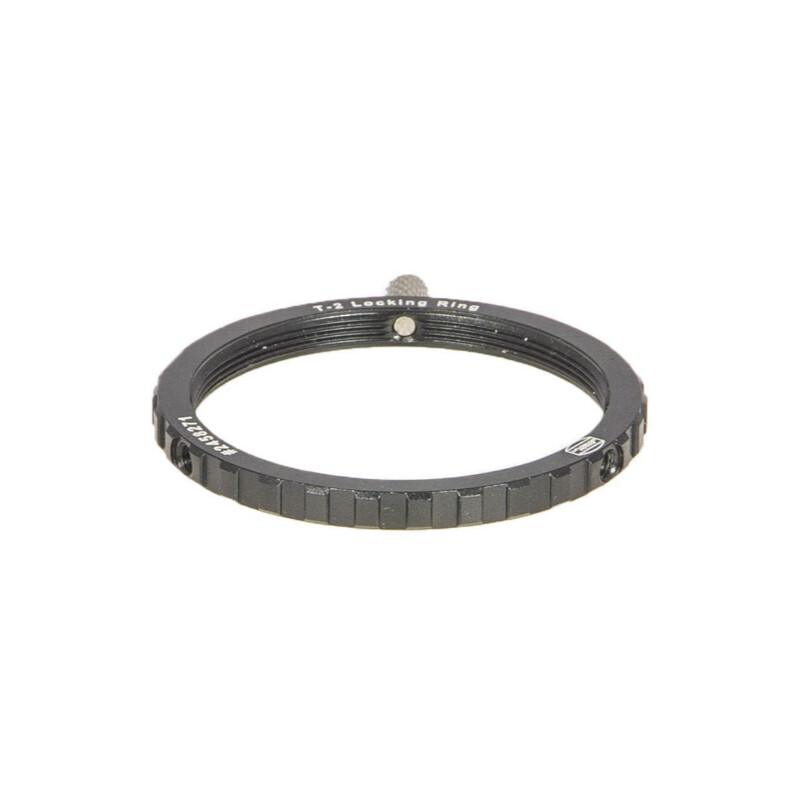

Anel de bloqueio T-2i com alavanca de ajuste

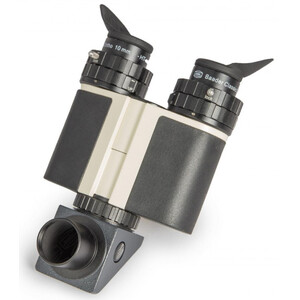

Adaptação mais curta possível sem corretor de desvio de luz: em telescópios de longa distância focal (f/10 ou mais lento), é aconselhável aparafusar firmemente a cabeça binocular ao espelho diagonal. Desta forma, é possível uma adaptação muito curta.

Para isso, necessita do anel de bloqueio T-2 e do anel de ajuste binocular para adaptar o MaxBright® II. Remova a porca de aperto T2 ou o anel de encaixe do binocular MaxBright® II. Em seguida, aparafuse o anel de bloqueio na rosca externa do prisma T2 e coloque o anel de ajuste binocular entre o binocular e o anel de bloqueio. A pequena saliência deve estar voltada para o binóculo e o lado liso para o prisma diagonal. Agora, aparafuse o binóculo no prisma e fixe-o com o anel de bloqueio na posição desejada. O anel de ajuste binocular garante que a distância entre os olhos do binóculo possa continuar a ser ajustada.

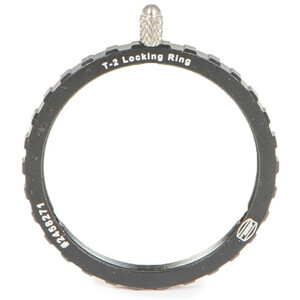

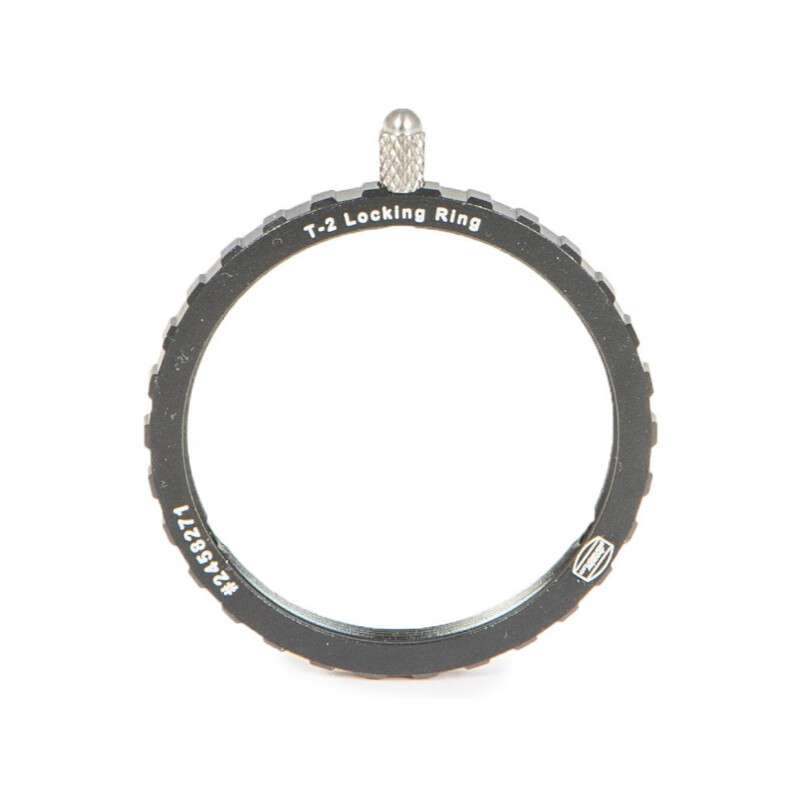

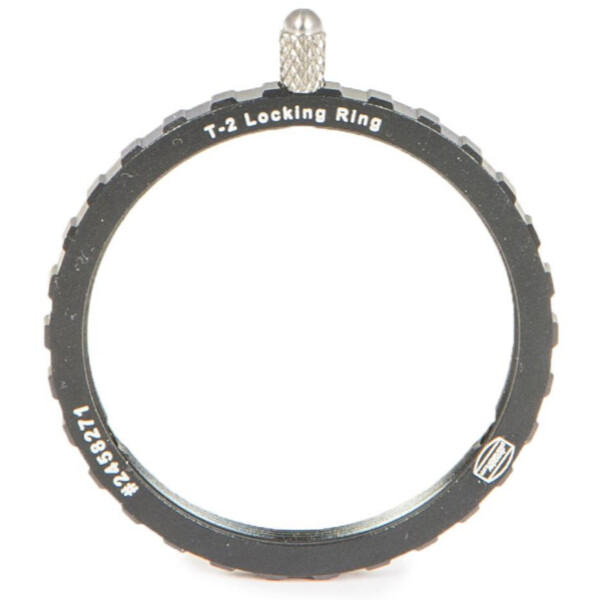

Se a alavanca do anel de bloqueio ficar numa posição inconveniente, é possível ajustar a sua posição. Ela está apenas aparafusada no anel; pode ser movida para qualquer um dos três orifícios roscados deslocados em 120°.
